Как выглядит процесс лазерной гравировки: от идеи до готового изделия
Качественная лазерная гравировка начинается задолго до запуска станка. Сначала уточняется задача, проверяется изделие, подготавливается макет и подбираются настройки. Только после тестирования выполняется итоговое нанесение.
Как устроен процесс лазерной гравировки
Со стороны может показаться, что для нанесения изображения достаточно загрузить логотип в программу и нажать кнопку. На практике результат зависит от большого количества подготовительных действий.
Необходимо определить материал изделия, выбрать рабочую область, подготовить макет, настроить мощность и скорость лазера, проверить фокусировку и убедиться, что заготовка надёжно зафиксирована.
Главное правило: чем дороже изделие, сложнее форма или больше тираж, тем важнее предварительное тестирование и утверждение контрольного образца.
Получение заказа
Уточняются изделие, материал, тираж, размеры изображения, сроки и требования к внешнему виду.
Проверка возможности нанесения
Оцениваются форма, покрытие, доступная область, ограничения оборудования и способ фиксации.
Подготовка и согласование макета
Изображение адаптируется под лазер, после чего заказчик проверяет текст, размер и расположение.
Тестирование
Подбираются параметры, оцениваются контраст, глубина, чёткость и реакция материала.
Основное нанесение
Изделие фиксируется, макет позиционируется, после чего станок выполняет гравировку.
Контроль и выдача
Готовая продукция очищается, проверяется и подготавливается к упаковке или передаче.
Этап 1. Получение заказа и сбор информации
Работа начинается с описания задачи. Заказчик сообщает, на какое изделие нужно нанести гравировку, что должно быть изображено и сколько экземпляров необходимо изготовить.
Чем точнее исходная информация, тем быстрее можно определить подходящую технологию и подготовить корректный макет.
Какие данные нужны для расчёта
- тип и назначение изделия;
- точный материал, если он известен;
- цвет и наличие покрытия;
- фотография изделия;
- размер доступной области нанесения;
- логотип, текст, изображение или код;
- необходимое количество экземпляров;
- требования к глубине и контрасту;
- желаемый срок изготовления;
- условия эксплуатации готового изделия.
Желательно предоставить фотографии с нескольких сторон и указать реальные размеры. По одному общему снимку сложно оценить кривизну, выступы и доступность рабочей области.
Текст
Имена, даты, номера и надписи необходимо передавать в окончательном виде.
Логотип
Лучше использовать векторный файл с чёткими контурами и без лишнего фона.
Фотография
Нужен контрастный исходник высокого качества, который можно адаптировать под материал.

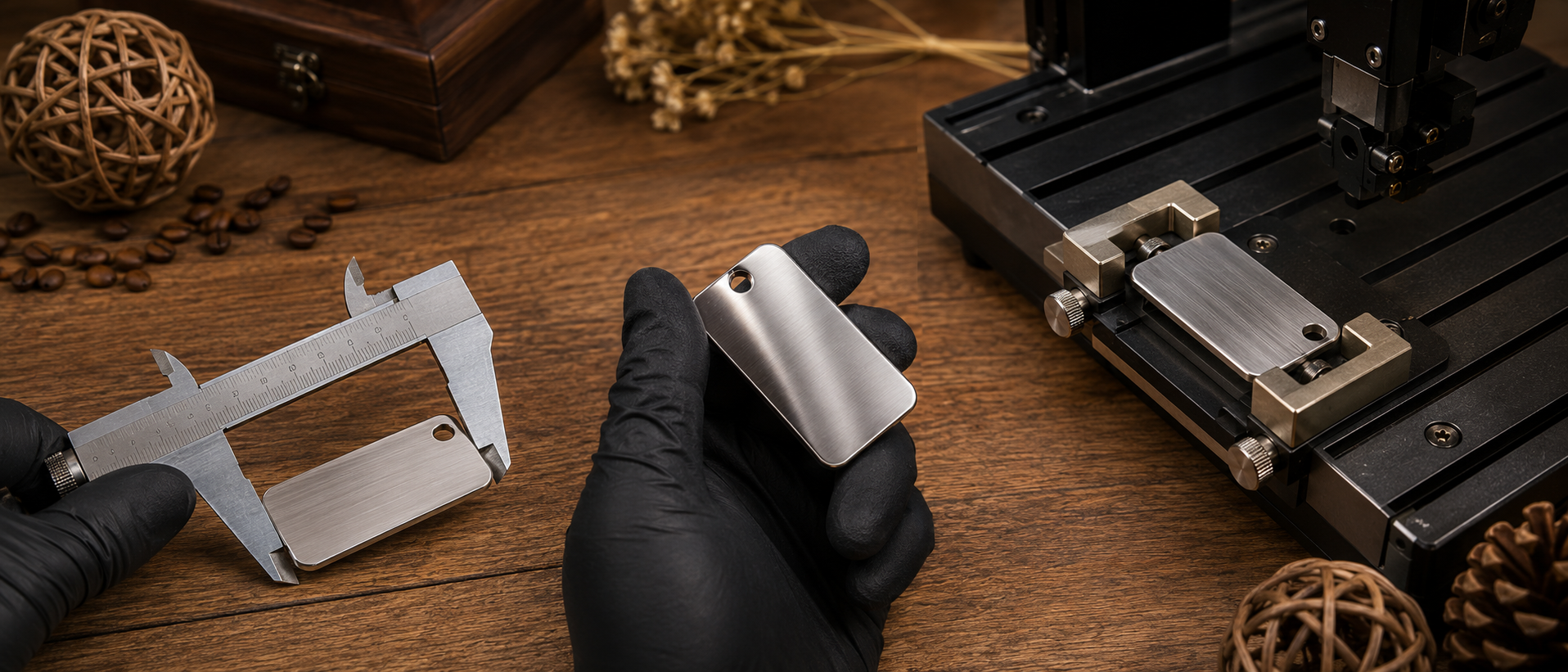

Этап 2. Проверка изделия и материала
Перед подготовкой программы специалист оценивает, подходит ли изделие для обработки. Даже одинаково выглядящие предметы могут иметь разный состав или покрытие и по-разному реагировать на лазерный луч.
Что проверяется
- тип металла, пластика, дерева или другого материала;
- наличие краски, лака, анодирования или защитного слоя;
- толщина изделия;
- ровность рабочей поверхности;
- возможность надёжной фиксации;
- расстояние до краёв, отверстий, сгибов и выступов;
- наличие деталей, чувствительных к нагреву;
- соответствие материала требованиям безопасности.
Для цилиндрических изделий, например термосов, кружек и металлических трубок, может использоваться поворотное устройство. Оно вращает предмет во время работы, чтобы лазер сохранял правильное расстояние до поверхности.
Если точный состав пластика, искусственной кожи или покрытия неизвестен, изделие нельзя отправлять в обработку без предварительной проверки.
Этап 3. Подготовка макета для гравировки
Исходный логотип или рисунок не всегда можно сразу отправить на лазерный станок. Макет адаптируют под размер изделия, материал и выбранный способ нанесения.
Для контурных изображений предпочтительны векторные файлы. Вектор сохраняет ровные линии при изменении размера и позволяет точно управлять отдельными элементами.
Что делают с макетом
- удаляют лишний фон;
- проверяют и замыкают контуры;
- увеличивают слишком тонкие линии;
- адаптируют мелкий текст;
- выравнивают элементы;
- задают фактические размеры;
- переводят шрифты в кривые;
- подготавливают отдельные режимы обработки;
- располагают изображение в рабочей зоне.
Подготовка фотографии
Фотографию обычно переводят в оттенки серого, повышают контрастность и удаляют незначимые детали. Полутона передаются точками, штриховкой или участками разной интенсивности.
| Исходный материал | Что проверяется | Возможная доработка |
|---|---|---|
| Векторный логотип | Контуры, толщина линий, шрифты | Удаление лишних элементов и адаптация под размер |
| Растровый логотип | Разрешение и чёткость | Отрисовка в векторе |
| Фотография | Контраст, фон и освещение | Перевод в полутона и ретушь |
| Текст | Орфография, размер и шрифт | Увеличение толщины символов |
| QR-код | Содержимое, размер и свободное поле | Увеличение модулей и тест считывания |
Должен оставаться читаемым в фактическом размере, соответствовать форме изделия и учитывать возможности конкретного материала.
Этап 4. Согласование макета
До запуска заказчик получает макет с примерным расположением изображения на изделии. На этом этапе необходимо проверить не только дизайн, но и все текстовые данные.
Что необходимо проверить
- правильность имени, даты и номера;
- написание названия компании;
- актуальность телефона, сайта или адреса;
- ориентацию изображения;
- размер логотипа;
- отступы от краёв;
- расположение относительно ручки, крышки или шва;
- последовательность элементов;
- правильность данных в QR-коде.
После нанесения удалить или исправить глубокую лазерную гравировку без изменения изделия часто невозможно.

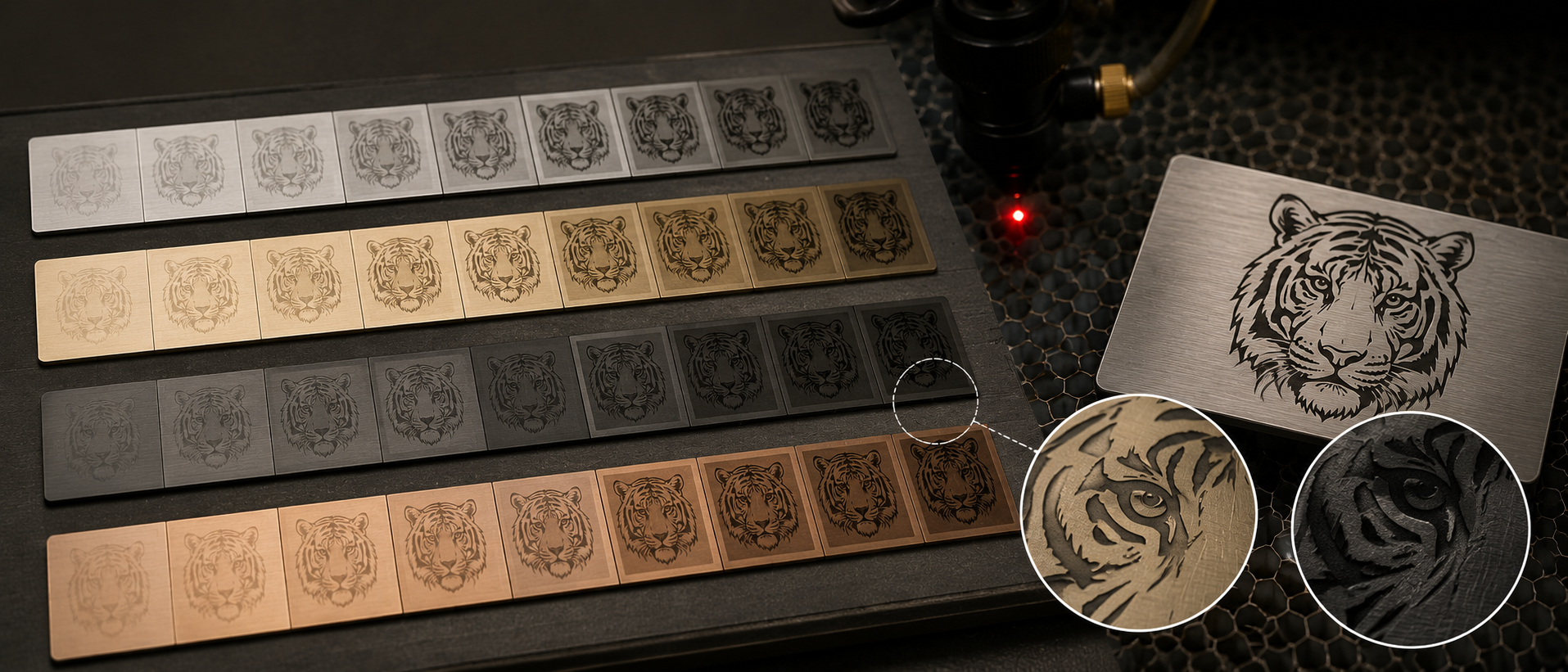

Этап 5. Тестирование материала и настроек
Перед основным нанесением подбираются параметры оборудования. Даже если ранее гравировался похожий предмет, новая партия материала или покрытия может дать другой оттенок.
Какие параметры настраиваются
Мощность
Определяет интенсивность воздействия и влияет на глубину и цвет.
Скорость
Влияет на количество энергии, которое получает поверхность.
Частота
Определяет характер импульсного воздействия на материал.
Фокусировка
От неё зависит чёткость линий и равномерность обработки.
Шаг заполнения
Влияет на плотность заливки и однородность больших элементов.
Число проходов
Используется для увеличения глубины и дополнительной очистки рисунка.
Тест можно выполнить на отдельной заготовке, технологическом образце или незаметном участке. Для серийного заказа часто изготавливают один контрольный экземпляр.
Что оценивается после теста
- чёткость контуров;
- читаемость мелкого текста;
- контраст относительно поверхности;
- глубина нанесения;
- равномерность заливки;
- отсутствие перегрева и деформации;
- состояние покрытия вокруг рисунка;
- считываемость QR-кода или Data Matrix.

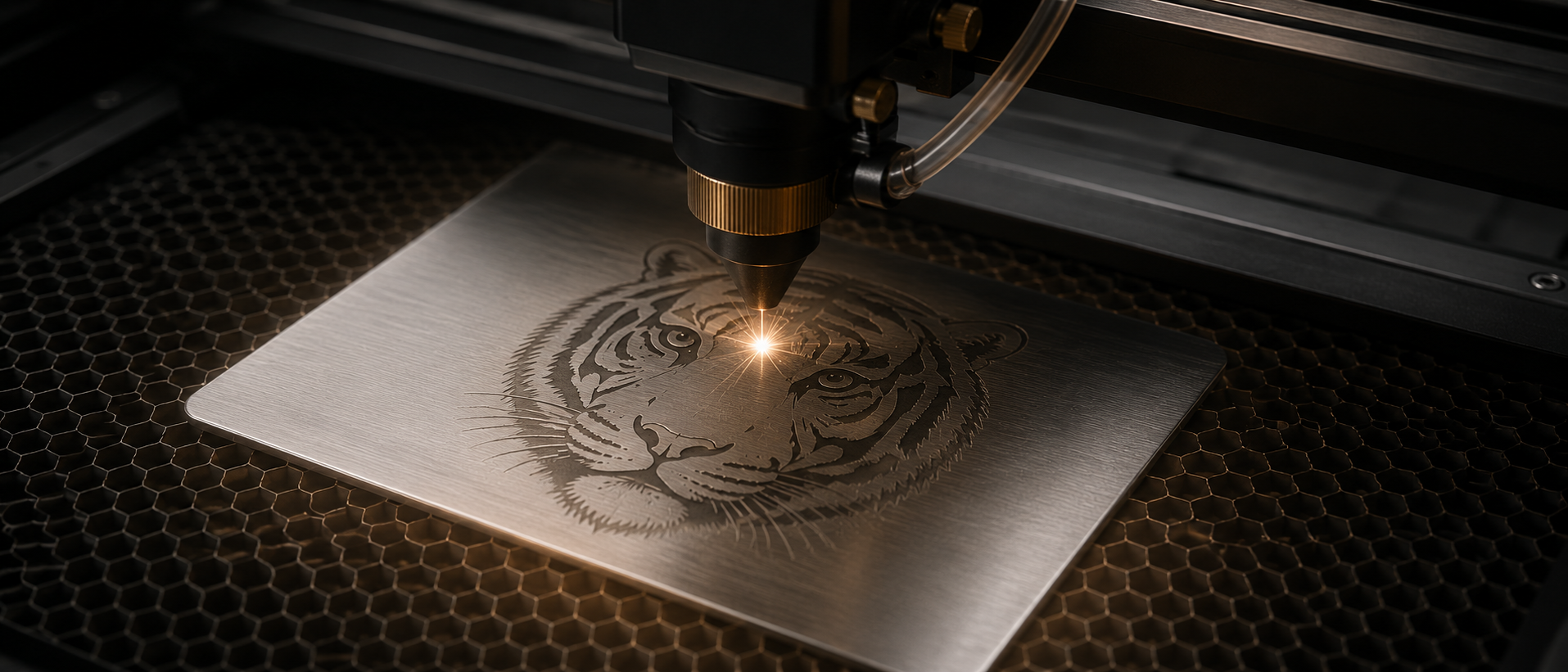

Этап 6. Подготовка станка и нанесение
После утверждения макета и настроек изделие устанавливается в рабочую зону. Важно исключить любое смещение во время движения лазерного луча.
Как выполняется нанесение
Очистка поверхности
Удаляются пыль, жир, остатки клея и другие загрязнения.
Фиксация
Изделие устанавливается в оснастку, шаблон или поворотное устройство.
Фокусировка
Настраивается правильное расстояние между оптикой и поверхностью.
Позиционирование
Проверяется размер, центрирование и ориентация будущего изображения.
Запуск программы
Лазер последовательно воспроизводит линии и заливки по цифровому макету.
Повторный проход
При необходимости увеличивается глубина или очищается обработанная зона.
Время нанесения зависит от размера изображения, количества залитых областей, требуемой глубины и числа проходов. Контурный логотип обычно наносится быстрее, чем большая плотная заливка или детализированная фотография.
Важно одинаково размещать каждое изделие. Для этого используются шаблоны и оснастка, которые уменьшают отклонения между экземплярами.
Этап 7. Очистка и контроль качества
После завершения изделие извлекается из станка и очищается от продуктов обработки. Способ очистки зависит от материала и типа поверхности.
Что проверяется
- соответствие утверждённому макету;
- правильность текста и данных;
- расположение изображения;
- чёткость тонких линий;
- равномерность глубины;
- контрастность;
- отсутствие смещения и двоения;
- состояние поверхности вокруг изображения;
- считываемость кодов;
- одинаковое качество всей партии.
| Возможный дефект | Причина | Как предотвращается |
|---|---|---|
| Слабый контраст | Недостаточная мощность или неподходящий режим | Предварительное тестирование |
| Размытые линии | Ошибка фокусировки | Проверка рабочего расстояния |
| Смещение рисунка | Ненадёжная фиксация | Использование оснастки |
| Неравномерная глубина | Кривая поверхность или изменение фокуса | Поворотное устройство и правильное позиционирование |
| Повреждение покрытия | Избыточная мощность | Тест на аналогичном материале |
| Плохо считываемый QR-код | Маленький размер или недостаточный контраст | Тестирование камерой или сканером |

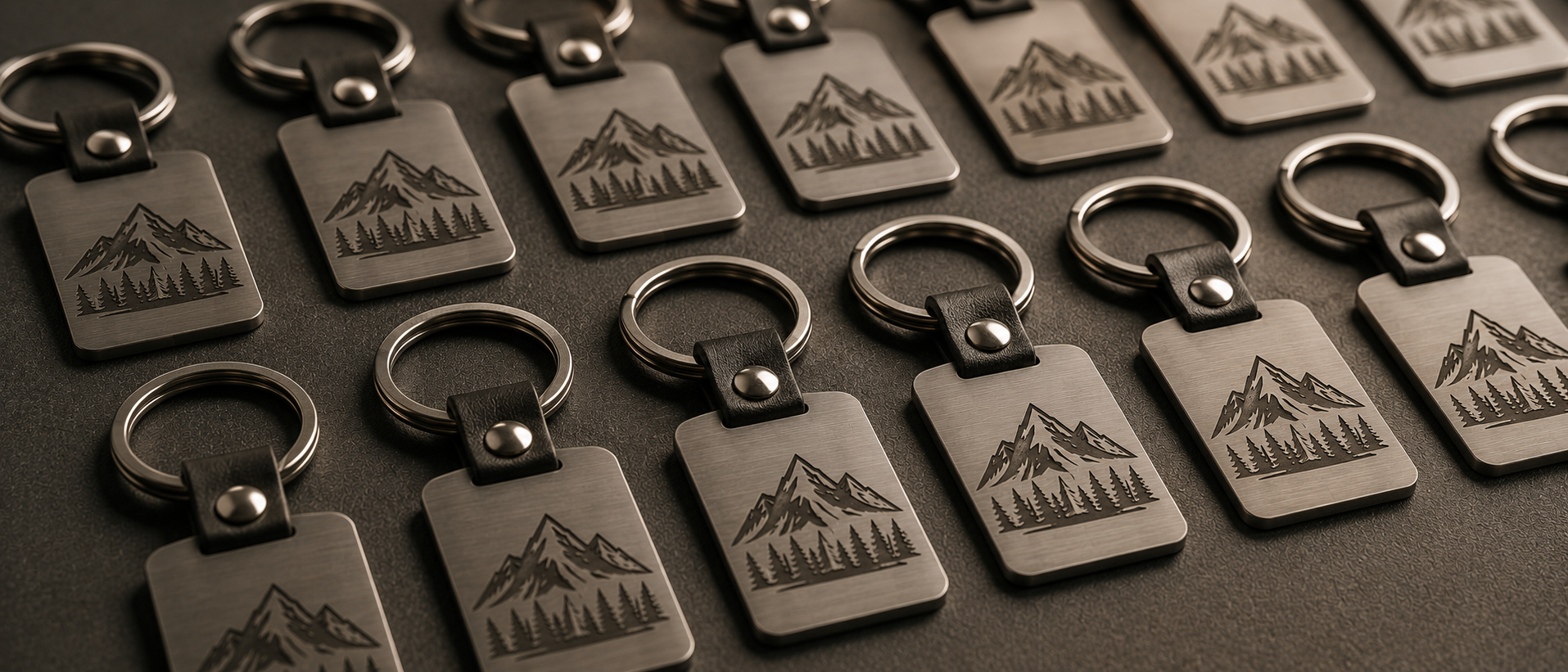

После контроля продукция упаковывается так, чтобы поверхности не соприкасались и не повреждались при перевозке.
Чем отличается работа с одним изделием и серийным заказом
Для единичного изделия основное внимание уделяется персональным данным и точному расположению. При работе с партией дополнительно важна повторяемость результата на всех экземплярах.
| Критерий | Одно изделие | Серийный заказ |
|---|---|---|
| Макет | Один персональный вариант | Общий шаблон и переменные данные |
| Фиксация | Настраивается под один предмет | Используется повторяемая оснастка |
| Тест | На образце или незаметном участке | На контрольном экземпляре |
| Контроль | Проверка готового изделия | Проверка первого образца и всей партии |
| Основной риск | Ошибка в персональном тексте | Смещение или отличие между экземплярами |
Что может ускорить выполнение заказа
- готовый векторный логотип;
- проверенный окончательный текст;
- точные размеры области нанесения;
- фотографии изделия с нескольких сторон;
- известный состав материала;
- одинаковые изделия в рамках одной партии;
- заранее выбранное расположение;
- быстрое согласование макета;
- наличие дополнительной заготовки для теста.
Наличие дополнительной заготовки особенно важно при работе с дорогим, нестандартным или ранее не проверенным материалом.
Какие ошибки чаще всего обнаруживаются до запуска
Опечатка
Неверная буква в имени, названии, дате или техническом обозначении.
Мелкий текст
Надпись хорошо выглядит на экране, но становится нечитаемой на изделии.
Тонкие линии
Отдельные элементы логотипа могут потеряться после уменьшения.
Неверная ориентация
Изображение располагается не той стороной относительно ручки или лицевой части.
Неподходящий материал
Покрытие даёт слабый контраст или не подходит для обработки.
Недостаточная область
Макет не помещается между краями, сгибами или конструктивными элементами.
После нанесения глубокую гравировку нельзя удалить без механической обработки поверхности.
Частые вопросы
Что нужно отправить для расчёта гравировки?
Желательно предоставить фотографию изделия, указать материал, размеры области нанесения, количество экземпляров и приложить логотип, текст или изображение.
Обязательно ли предоставлять векторный макет?
Векторный файл предпочтителен для логотипов, надписей и контурных изображений. Растровый исходник также можно использовать, но может потребоваться его отрисовка или дополнительная обработка.
Зачем нужен тестовый образец?
Он помогает проверить фактический оттенок, контраст, глубину, читаемость текста и реакцию материала до обработки всей партии.
Можно ли сделать тест на готовом изделии?
Иногда тест выполняют на скрытом участке, но это зависит от формы и назначения предмета. Для дорогого или подарочного изделия безопаснее использовать отдельную аналогичную заготовку.
Почему одинаковый логотип выглядит по-разному?
Оттенок и контраст зависят от состава, покрытия, шероховатости и цвета материала. Даже изделия из разных партий могут немного отличаться по реакции на лазер.
Можно ли изменить макет после тестирования?
Да. До запуска основной партии можно изменить размер, толщину линий, расположение или параметры нанесения.
Как проверяют QR-код после нанесения?
Код проверяется камерой или сканером при разном освещении и под несколькими углами. Важно, чтобы он имел достаточный размер и контраст относительно поверхности.
Заключение
Процесс лазерной гравировки состоит не только из непосредственной работы станка. Сначала уточняется задача, проверяется изделие, подготавливается и согласовывается макет, после чего подбираются настройки.
Тестирование позволяет заранее оценить внешний вид, контраст и глубину нанесения. После утверждения образца изделие фиксируется в станке, выполняется гравировка, а готовый результат проходит контроль качества.
Такая последовательность уменьшает риск ошибок и позволяет получить предсказуемый результат как на одном изделии, так и на всей партии.
