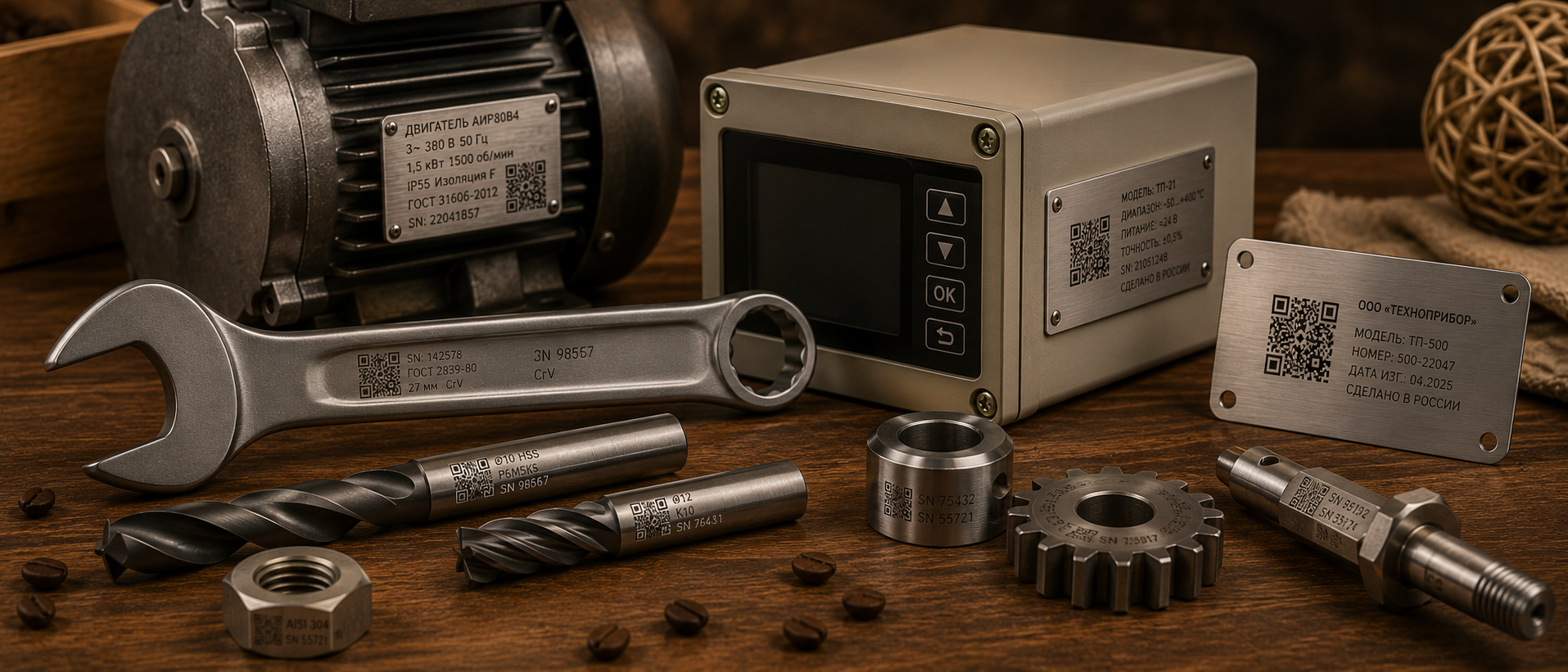

Лазерная маркировка оборудования и инструментов
Лазером можно нанести на корпус оборудования, ручной инструмент или отдельную деталь инвентарный номер, серийный номер, QR-код, Data Matrix, шкалу, логотип и технические данные. Такая маркировка помогает вести учёт, отслеживать обслуживание и идентифицировать изделия.
Для чего нужна лазерная маркировка оборудования
Маркировка позволяет связать физический объект с карточкой в системе учёта. Сотрудник может быстро определить, кому принадлежит инструмент, когда оборудование вводилось в эксплуатацию, когда проводилось обслуживание и какой комплект документации к нему относится.
В отличие от бумажной наклейки, лазерное изображение формируется непосредственно на поверхности или в верхнем слое покрытия. Оно не требует отдельного клеевого носителя и обычно лучше переносит трение, перепады температуры и производственную эксплуатацию.
Система маркировки должна начинаться не с лазера, а со структуры данных: формата номера, правил присвоения, базы учёта и требований к проверке уникальности.
Какие задачи решает маркировка
- инвентаризация имущества организации;
- закрепление инструмента за сотрудником или подразделением;
- контроль выдачи и возврата оборудования;
- учёт даты ввода в эксплуатацию;
- отслеживание обслуживания и ремонта;
- идентификация партии и серийного экземпляра;
- защита от случайной замены оборудования;
- связь изделия с инструкцией или карточкой объекта;
- нанесение шкал, предупреждений и технических данных;
- автоматизация приёмки и складского учёта.
Инвентарные номера на оборудовании и инструментах
Инвентарный номер используется для внутреннего учёта имущества. Он может включать обозначение организации, подразделения, категории оборудования, года постановки на учёт и порядкового номера объекта.
Простой цифровой номер
Подходит для небольшой организации, где достаточно уникальной последовательности цифр.
000184
Номер с префиксом
Буквенный код помогает определить тип имущества или подразделение без обращения к базе.
TOOL-00482
или SKL-0271
Номер с годом
Год можно включить в структуру, если он важен для внутреннего учёта и не создаёт слишком длинную строку.
INV-2026-0148
Номер с QR-кодом
Рядом с обычным номером размещают код, ведущий в электронную карточку объекта или содержащий идентификатор.
INV-0148
и QR-код на карточку оборудования.
Дублировать идентификатор обычным текстом рядом с QR-кодом. Тогда объект можно определить, даже если сканирование временно невозможно.
Что учитывать при формировании номера
- номер должен быть уникальным;
- структура должна быть одинаковой для всей группы имущества;
- лучше избегать неоднозначных символов;
- не следует делать код без необходимости слишком длинным;
- важно определить, допускается ли повторное использование номера;
- необходимо заранее настроить проверку дубликатов;
- следует зафиксировать правила для списанного оборудования.

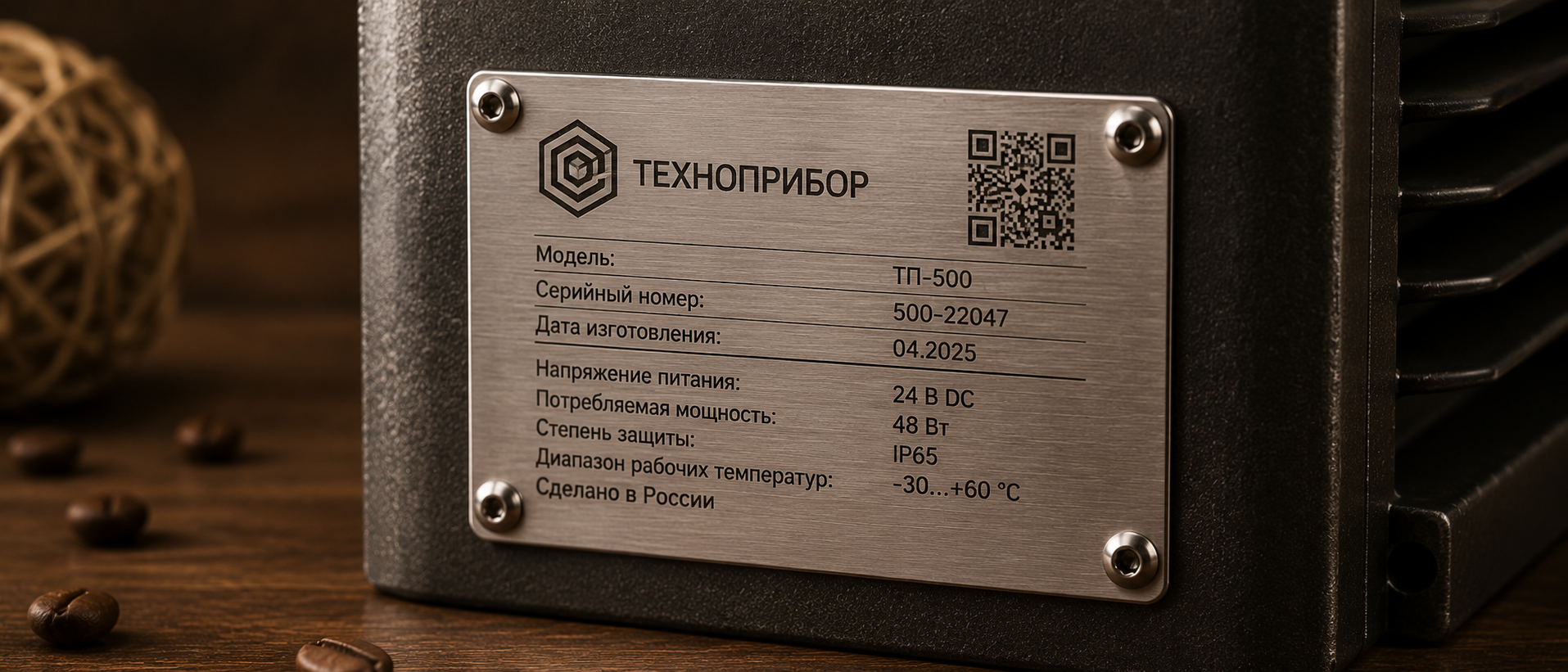

Серийные номера и идентификация изделий
Серийный номер присваивается отдельному экземпляру продукции или оборудования. Он может использоваться для гарантийного учёта, прослеживаемости производства, поиска документации и регистрации ремонта.
| Элемент маркировки | Назначение | Пример | Где размещают |
|---|---|---|---|
| Серийный номер | Идентификация конкретного экземпляра |
SN-260715-0041
|
Корпус, шильд, основание |
| Номер партии | Связь изделий с производственной партией |
LOT-26-0715
|
Деталь, упаковка, табличка |
| Артикул | Определение модели или исполнения |
ART-4850-A
|
Шильд или корпус |
| Дата изготовления | Определение времени производства |
07.2026
|
Рядом с серийным номером |
| Номер модификации | Различение версий конструкции |
REV.03
|
Корпус, плата, табличка |
Ошибка при нанесении серийного номера создаёт расхождение между физическим изделием и информационной системой. Перед запуском партии необходимо проверить диапазон, порядок и отсутствие дублей.

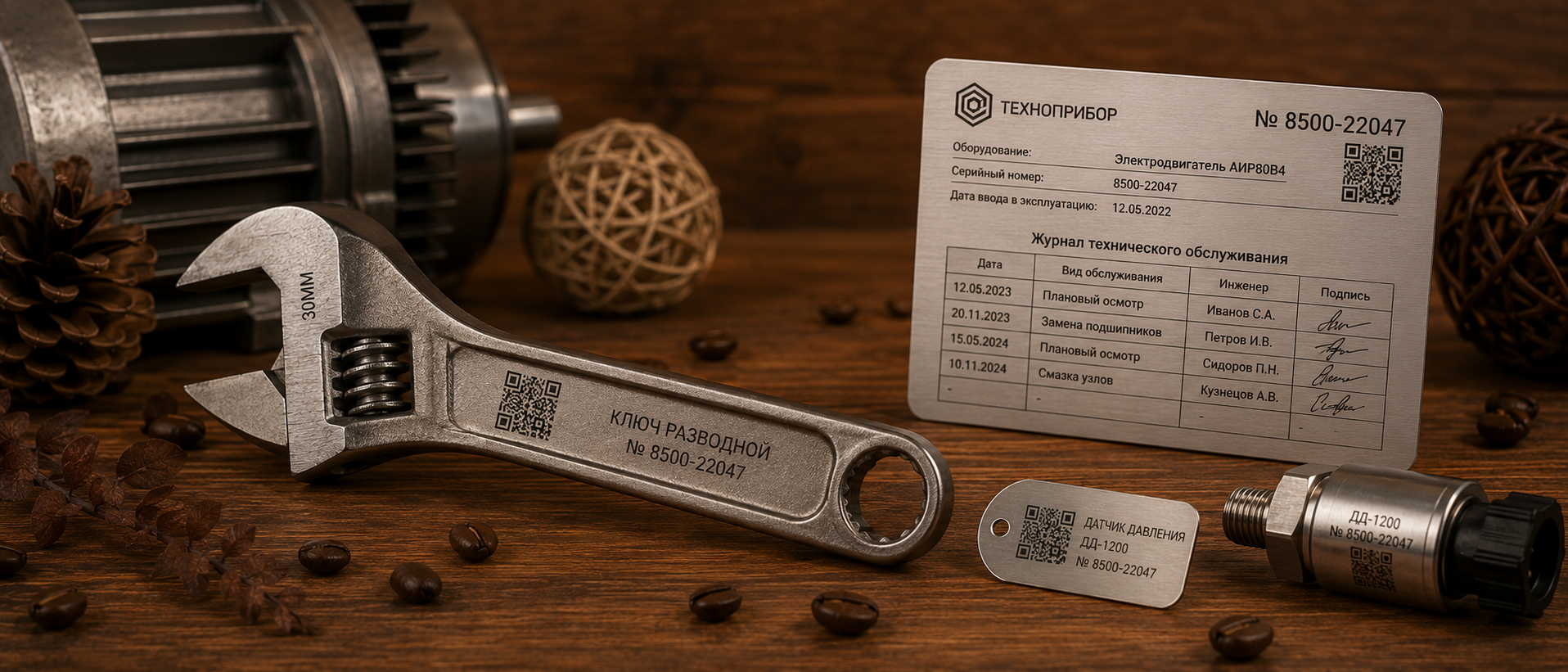

QR-коды и Data Matrix на металлических изделиях
Двумерный код позволяет разместить больше информации на ограниченной площади. Он может содержать ссылку, внутренний идентификатор, номер изделия или набор структурированных данных.
QR-код со ссылкой
После сканирования открывается электронная карточка оборудования, инструкция, журнал обслуживания или страница поддержки.
QR-код с идентификатором
Код содержит не полную ссылку, а короткий уникальный номер, который приложение ищет в базе.
Data Matrix
Компактный двумерный код удобно использовать на небольших деталях, инструментах и производственных компонентах.
Код и человекочитаемый текст
Под двумерным кодом размещают серийный или инвентарный номер, который можно прочитать без сканера.
Что влияет на считывание кода
- фактический размер кода;
- количество записанных данных;
- размер отдельных модулей;
- контраст между кодом и фоном;
- блики от полированной поверхности;
- кривизна изделия;
- загрязнение и царапины;
- наличие свободного поля вокруг кода;
- камера или промышленный сканер;
- угол и расстояние считывания.
QR-код или Data Matrix необходимо проверять после нанесения на реальном изделии, а не только на экране компьютера.
Чем больше информации записано, тем сложнее структура кода. Для компактной маркировки часто достаточно короткого идентификатора или стабильной ссылки на карточку объекта.
Технические обозначения, шкалы и предупреждения
Лазер подходит не только для идентификационных номеров. На оборудование можно нанести шкалу, направления вращения, обозначения разъёмов, пиктограммы, предупреждения и краткие правила эксплуатации.
| Тип обозначения | Примеры | Назначение | Особенность макета |
|---|---|---|---|
| Шкала | Деления, цифры, минимальное и максимальное значение | Настройка и контроль положения | Требуется точная геометрия |
| Направление | Стрелки, «Открыть», «Закрыть», направление вращения | Упрощение эксплуатации | Важно правильное положение |
| Разъёмы | IN, OUT, USB, питание, земля | Идентификация интерфейсов | Небольшой, но читаемый текст |
| Предупреждение | «Высокое напряжение», «Горячая поверхность» | Информирование пользователя | Хороший контраст и видимое место |
| Пиктограмма | Средства защиты, запреты, тип среды | Быстрое визуальное обозначение | Простые чёткие контуры |
| Технические параметры | Напряжение, мощность, давление, температура | Идентификация характеристик | Единицы измерения должны быть проверены |
| Обозначение инструмента | Размер, тип, номер комплекта | Быстрый подбор и возврат на место | Нанесение в одинаковой зоне |
До нанесения необходимо сверить обозначения единиц, десятичные разделители, направления стрелок, пределы шкалы и соответствие конкретной модели оборудования.
Как подобрать технологию маркировки
Технология зависит от материала, покрытия, требуемого контраста, глубины и условий эксплуатации. Для инвентарного номера достаточно контрастной поверхностной маркировки, а для инструмента с интенсивным износом может потребоваться углубление.
| Технология | Результат | Подходящие задачи | Что учитывать |
|---|---|---|---|
| Волоконная лазерная маркировка | Контрастное изменение поверхности с минимальным рельефом | Номера, коды, обозначения, логотипы | Контраст зависит от сплава и режима обработки |
| Лазерный отжиг | Тёмное изображение на отдельных металлических поверхностях | Шильды, корпуса, технические обозначения | Требуется подбор режима |
| Углублённая гравировка | Рельеф за счёт удаления металла | Инструменты, детали, маркировка под износ | Больше времени, возможны следы нагрева |
| Удаление покрытия | Открытие основы под краской или анодированием | Корпуса, панели, окрашенный инструмент | Итоговый оттенок зависит от основы |
| Механическая гравировка | Физически прорезанное углубление | Толстые шильды, таблички, отдельные детали | Ограничения по сложной форме и мелким кодам |
Маркировку рекомендуется размещать вне рабочей и ударной зоны, а глубину и расположение согласовывать с учётом конструкции изделия.

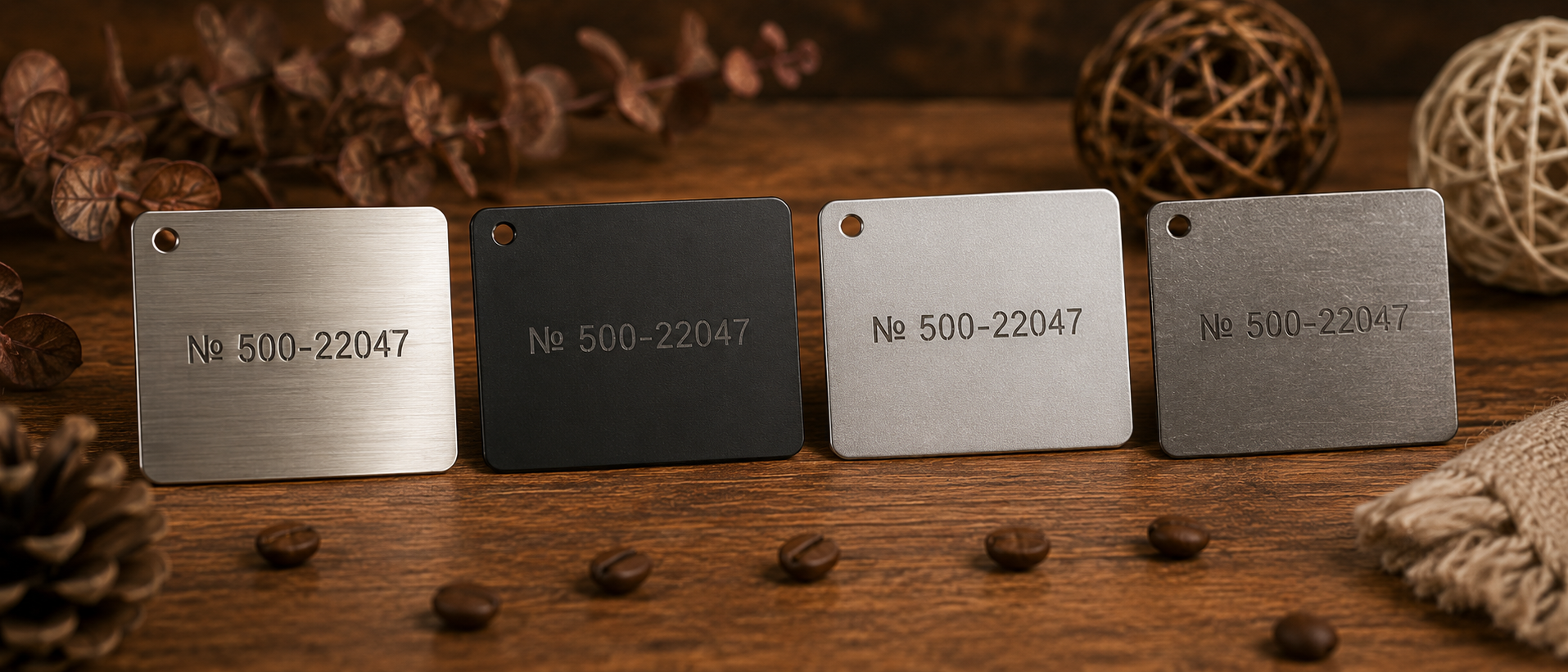

Маркировка разных материалов и покрытий
| Материал или поверхность | Возможный результат | Подходящие изделия | Что проверить |
|---|---|---|---|
| Нержавеющая сталь | Тёмная маркировка, светлый след или углубление | Корпуса, инструмент, шильды, детали | Марку стали и требуемый контраст |
| Углеродистая сталь | Контрастная маркировка или глубокая гравировка | Ключи, оснастка, производственный инструмент | Наличие масла, окалины, цинка или краски |
| Алюминий | Светлая, серая или контрастная маркировка | Корпуса, панели, таблички | Сплав и обработку поверхности |
| Анодированный алюминий | Светлый контрастный код или текст | Панели, шильды, электронные корпуса | Цвет и толщину покрытия |
| Окрашенный металл | Снятие краски до металлической основы | Электроинструмент, шкафы, панели | Состав краски и цвет основы |
| Латунь | Контрастный след или углублённая гравировка | Таблички, фитинги, приборные элементы | Наличие защитного лака |
| Титан | Контрастная или декоративная маркировка | Специализированные детали и инструменты | Сплав и требуемую повторяемость |
| Пластик корпуса | Изменение цвета, вспенивание или снятие слоя | Электрооборудование, приборные корпуса | Тип полимера и реакцию на лазер |
Внешне одинаковые инструменты могут иметь разные покрытия и сплавы. При смене модели или поставщика параметры маркировки следует проверить повторно.
Серийная маркировка и переменные данные
При обработке партии часть макета остаётся постоянной, а отдельные поля изменяются для каждого изделия. Переменными могут быть серийный номер, инвентарный номер, QR-код, дата, номер партии или имя ответственного сотрудника.
Последовательная нумерация
Программа автоматически увеличивает номер для каждого следующего изделия.
SN-0001
до SN-0500.
Импорт из таблицы
Номера, названия и ссылки загружаются из заранее подготовленного файла со строкой на каждое изделие.
Уникальный QR-код
Для каждого объекта автоматически формируется отдельный код, связанный с его карточкой.
Индивидуальное имя или подразделение
На инструмент можно нанести общий логотип и отдельное обозначение сотрудника, бригады или объекта.
Участок №3,
Бригада 12.
Как подготовить таблицу переменных данных
| Столбец | Пример | Назначение |
|---|---|---|
| ITEM_ID |
18452
|
Внутренний идентификатор строки |
| INVENTORY_NUMBER |
INV-2026-0184
|
Текст инвентарного номера |
| SERIAL_NUMBER |
SN-A014589
|
Серийный номер изделия |
| QR_VALUE | Ссылка или короткий идентификатор | Данные для генерации QR-кода |
| DEPARTMENT |
Склад №2
|
Подразделение или объект |
| MODEL |
Модель X-250
|
Наименование или исполнение |
Если номер должен выглядеть как
000184,
столбец в таблице необходимо хранить как текст.
Иначе программа может преобразовать его в
184.
Контроль качества маркировки
Проверка особенно важна при серийной обработке, нанесении кодов и работе с переменными данными. Контролировать нужно не только внешний вид, но и соответствие информации базе.
| Что проверяют | Способ проверки | Возможная ошибка |
|---|---|---|
| Уникальность номера | Сверка с исходной таблицей | Дубликат или пропуск |
| Порядок нумерации | Проверка диапазона | Сдвиг последовательности |
| Считывание QR-кода | Телефон и рабочий сканер | Код не распознаётся |
| Содержимое кода | Открытие ссылки или сверка идентификатора | Код ведёт не на ту карточку |
| Читаемость текста | Визуальная проверка при рабочем освещении | Слишком мелкие символы |
| Положение | Шаблон или контрольные размеры | Разные отступы в партии |
| Состояние покрытия | Осмотр после обработки | Ореол, перегрев, отслаивание краски |
| Глубина | Сравнение с утверждённым образцом | Неравномерный рельеф |
Сначала утверждают тестовый образец, затем фиксируют макет, параметры, расположение и правила контроля партии.
Где разместить маркировку
Место нанесения влияет на читаемость, долговечность и удобство сканирования. Маркировка не должна мешать работе инструмента, закрываться крепежом или попадать в зону постоянного удара и трения.
- выбирайте ровную и доступную поверхность;
- не размещайте код на сильном изгибе без проверки;
- избегайте рабочей режущей или ударной зоны;
- оставляйте отступы от края и отверстий;
- учитывайте будущие накладки и элементы сборки;
- проверяйте доступ камеры или сканера;
- располагайте номер одинаково на всей партии;
- не закрывайте заводские предупреждения и параметры;
- учитывайте положение изделия при эксплуатации.
Для инструмента удобнее маркировать боковую часть корпуса или рукоятки, если выбранная зона не испытывает постоянного абразивного воздействия.
Как подготовить заказ на маркировку
- Определите задачу Укажите, нужна маркировка для инвентарного учёта, производства, сервиса или технического обозначения.
- Подготовьте фотографии Нужны общий вид изделия и крупный снимок предполагаемой рабочей поверхности.
- Укажите материал Сообщите металл, тип покрытия, цвет и наличие лака, краски или анодирования.
- Передайте размеры Укажите габариты изделия и доступную область маркировки в миллиметрах.
- Подготовьте макет Передайте логотип, постоянный текст, технические символы и требования к расположению.
- Подготовьте переменные данные Номера, ссылки, подразделения и другие значения удобно передавать в структурированной таблице.
- Укажите количество Сообщите общий тираж, количество моделей и число вариантов макета.
- Согласуйте образец Проверьте контраст, положение, читаемость, глубину и считывание кода.
Фотография изделия, материал, размеры рабочей области, пример маркировки, количество и файл с переменными значениями.
Частые вопросы
Можно ли нанести инвентарный номер прямо на инструмент?
Да. Номер можно нанести непосредственно на металлический корпус или на подходящую окрашенную поверхность. Зону выбирают вне режущей, ударной и сильно изнашиваемой части.
Можно ли нанести разные номера на одинаковые изделия?
Да. Лазерное оборудование позволяет автоматически менять серийные, инвентарные номера, QR-коды и другие данные для каждого экземпляра.
Что лучше: QR-код или Data Matrix?
Выбор зависит от размера поверхности, объёма данных и используемого оборудования. QR-код удобно считывать обычным телефоном, а Data Matrix часто выбирают для компактной промышленной идентификации.
Можно ли QR-кодом открыть карточку оборудования?
Да. В код можно записать ссылку на карточку объекта, инструкцию, журнал обслуживания или страницу внутренней системы учёта.
Какой минимальный размер QR-кода возможен?
Минимальный размер зависит от объёма данных, поверхности, контраста и используемого сканера. Код необходимо изготовить и проверить на реальном образце.
Стирается ли лазерный инвентарный номер?
Лазер изменяет поверхность или удаляет её верхний слой, поэтому маркировка обычно устойчива. Долговечность зависит от материала, глубины, зоны нанесения и интенсивности эксплуатации.
Можно ли маркировать окрашенный электроинструмент?
Да, если покрытие подходит для лазерной обработки. Лазер может удалить часть краски и открыть основу другого цвета. Для неизвестного покрытия нужен тест.
Можно ли нанести шкалу или техническую схему?
Да. Лазером наносят шкалы, деления, стрелки, обозначения разъёмов, пиктограммы и технические параметры. Для шкалы особенно важны точные размеры.
В каком виде передать список номеров?
Удобнее передать таблицу, где каждая строка соответствует отдельному изделию, а номера, ссылки и другие переменные находятся в отдельных столбцах.
Нужен ли тест перед маркировкой партии?
Тест желательно выполнить при неизвестном материале, новом покрытии, мелком QR-коде, высоких требованиях к контрасту или крупном тираже.
Заключение
Лазерная маркировка позволяет наносить на оборудование и инструменты инвентарные номера, серийные номера, QR-коды, Data Matrix, технические параметры и предупреждения.
Для организации учёта необходимо заранее определить структуру идентификаторов, правила присвоения номеров, формат базы и порядок проверки дубликатов.
При серийной обработке можно автоматически менять номера, ссылки, даты и другие данные для каждого изделия. Переменные значения лучше передавать в структурированной таблице.
Технология зависит от металла, покрытия и условий эксплуатации. Перед запуском партии следует утвердить образец, проверить читаемость текста, считывание кодов, положение и соответствие маркировки базе.
