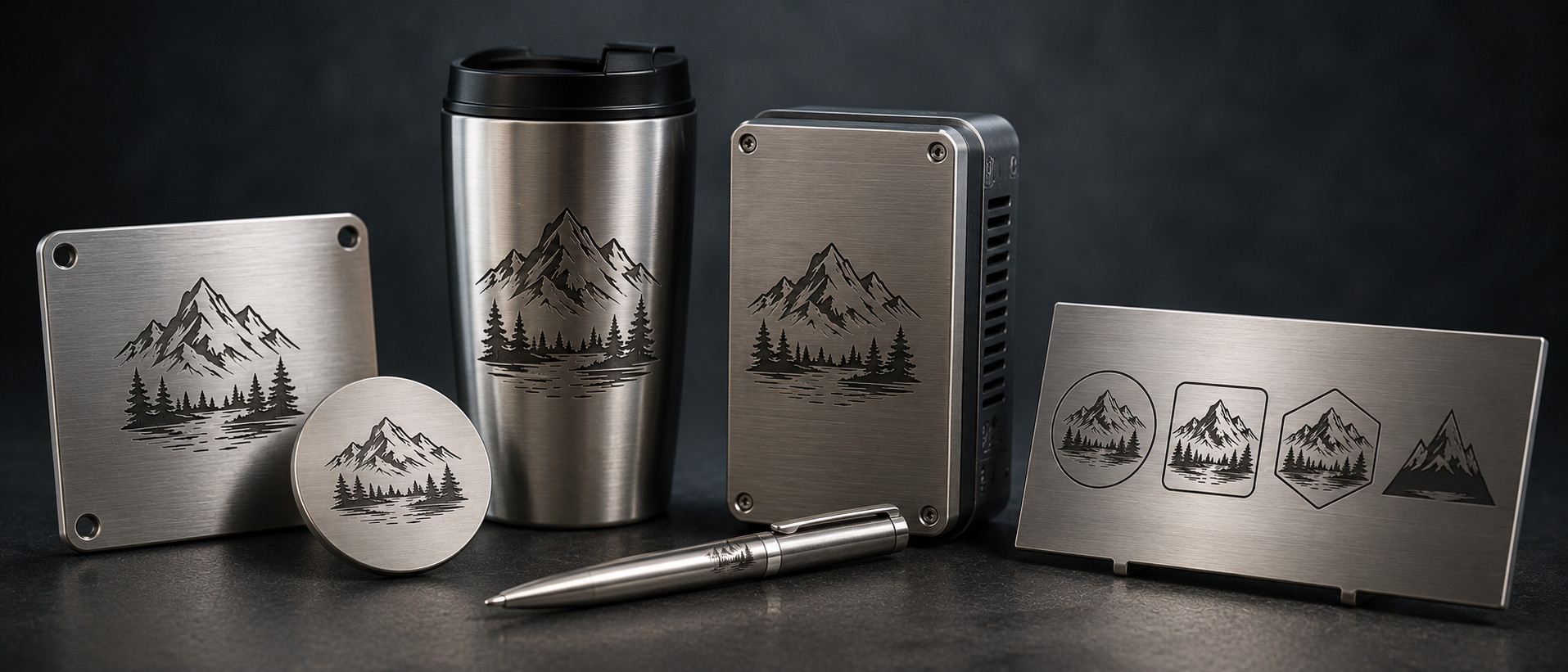

Как нанести логотип компании на металлическую продукцию
Результат зависит не только от оборудования, но и от качества макета, материала изделия, покрытия, размера логотипа и выбранной технологии. Разбираем, какой файл подготовить, как определить рабочую область и когда нужен тестовый образец.
С чего начать нанесение логотипа на металл
Сначала необходимо определить не только внешний вид логотипа, но и характеристики изделия. Один и тот же макет может по-разному выглядеть на нержавеющей стали, окрашенном алюминии, латуни, хромированной детали или термокружке.
Перед расчётом желательно передать исполнителю фотографию изделия, его размеры, материал, тип покрытия, количество и желаемое место нанесения.
Для точного расчёта нужны пять данных: файл логотипа, фотография изделия, материал и покрытие, размер рабочей области и количество единиц.
Что нужно сообщить исполнителю
- наименование металлического изделия;
- точный материал или марку сплава, если она известна;
- наличие краски, лака, анодирования, хрома или другого покрытия;
- габариты изделия;
- размер доступной области для логотипа;
- плоская, выпуклая или цилиндрическая поверхность;
- желаемый цвет и внешний вид маркировки;
- необходимую глубину;
- количество одинаковых изделий;
- требования к позиционированию и повторяемости.
Требования к файлу логотипа
Лучший исходник для гравировки и маркировки — векторный файл. В нём логотип состоит из линий и геометрических контуров, поэтому его можно увеличивать или уменьшать без потери качества.
Предпочтительные форматы
Обычно удобнее работать с векторными форматами, которые сохраняют контуры логотипа.
Текст должен быть переведён в кривые
Если шрифт не приложен, программа на другом компьютере может заменить его автоматически.
Не должно быть скрытых объектов
В файле могут остаться маски, невидимые слои, лишние контуры и элементы за пределами рабочей области.
Контуры должны быть замкнутыми
Разрывы, наложения и дублированные линии могут привести к повторному проходу лазера или неправильной заливке.
Векторный файл с переведёнными в кривые шрифтами, без фона, теней, прозрачностей и лишних технических элементов.
Краткий чек-лист файла
- логотип выполнен в векторе;
- текст переведён в кривые;
- удалён белый или цветной фон;
- нет скрытых слоёв и объектов;
- нет дублированных контуров;
- линии не слишком тонкие;
- мелкие элементы можно различить;
- указан итоговый размер в миллиметрах;
- есть чёрно-белая версия логотипа;
- приложена фотография изделия.
Можно ли использовать JPG или PNG
Растровый файл тоже можно использовать, но качество зависит от разрешения, контрастности и размера изображения. Маленькая картинка из мессенджера или снимок логотипа с сайта часто требуют ручной отрисовки.
| Формат | Подходит ли | Условия | Что может потребоваться |
|---|---|---|---|
| SVG | Рекомендуется | Корректные векторные контуры | Проверка шрифтов и слоёв |
| AI, EPS, CDR | Рекомендуется | Текст переведён в кривые | Проверка версии программы |
| Да | Внутри должны быть векторные объекты | Проверка, не является ли PDF картинкой | |
| PNG | Да, при хорошем качестве | Высокое разрешение, прозрачный фон | Трассировка или ручная отрисовка |
| JPG | Ограниченно | Крупное и контрастное изображение | Удаление фона, восстановление контуров |
| Фото с телефона | Только как ориентир | Логотип снят ровно и без бликов | Полная ручная отрисовка |
| Скриншот | Нежелательно | Только при отсутствии исходника | Восстановление геометрии и текста |
Желательно отправить самый крупный исходник без сжатия, не пересылать его как фотографию и отдельно указать точное название шрифта, если оно известно.

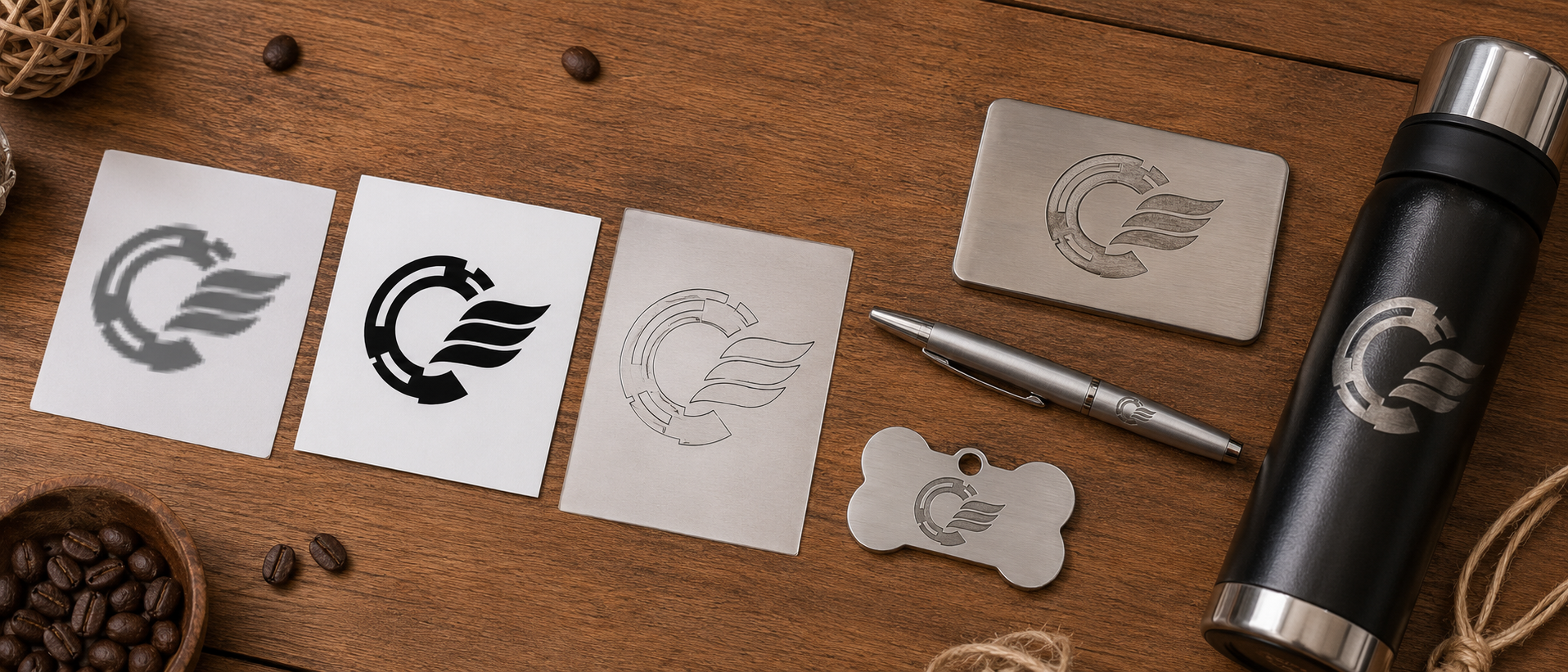

Как подготовить логотип к нанесению
Фирменный знак, предназначенный для сайта, полиграфии или презентации, не всегда можно использовать без изменений. Для металла часто подготавливают отдельную упрощённую версию.
Убрать цветовые градиенты
Обычная лазерная гравировка не воспроизводит полноцветную печать. Цвета переводят в контрастные зоны, линии или разные типы штриховки.
Упростить мелкие детали
Тонкие линии, мелкий текст и небольшие промежутки могут сливаться при уменьшении.
Подготовить монохромную версию
Чёрно-белый макет помогает заранее понять, какие элементы будут обрабатываться, а какие останутся без воздействия.
Разделить контур и заливку
Контур, сплошная заливка и текст могут обрабатываться с разными параметрами.
Проверить негативную версию
Иногда на тёмном покрытии лучше выглядит светлый логотип, а на светлом металле — тёмная маркировка.
Подготовить несколько компоновок
Горизонтальная, вертикальная и компактная версии помогают разместить логотип на разных типах продукции.
Лазер чаще формирует контраст за счёт изменения поверхности, удаления покрытия или создания рельефа. Если требуется точное воспроизведение цветов, необходимо рассмотреть печатную или комбинированную технологию.

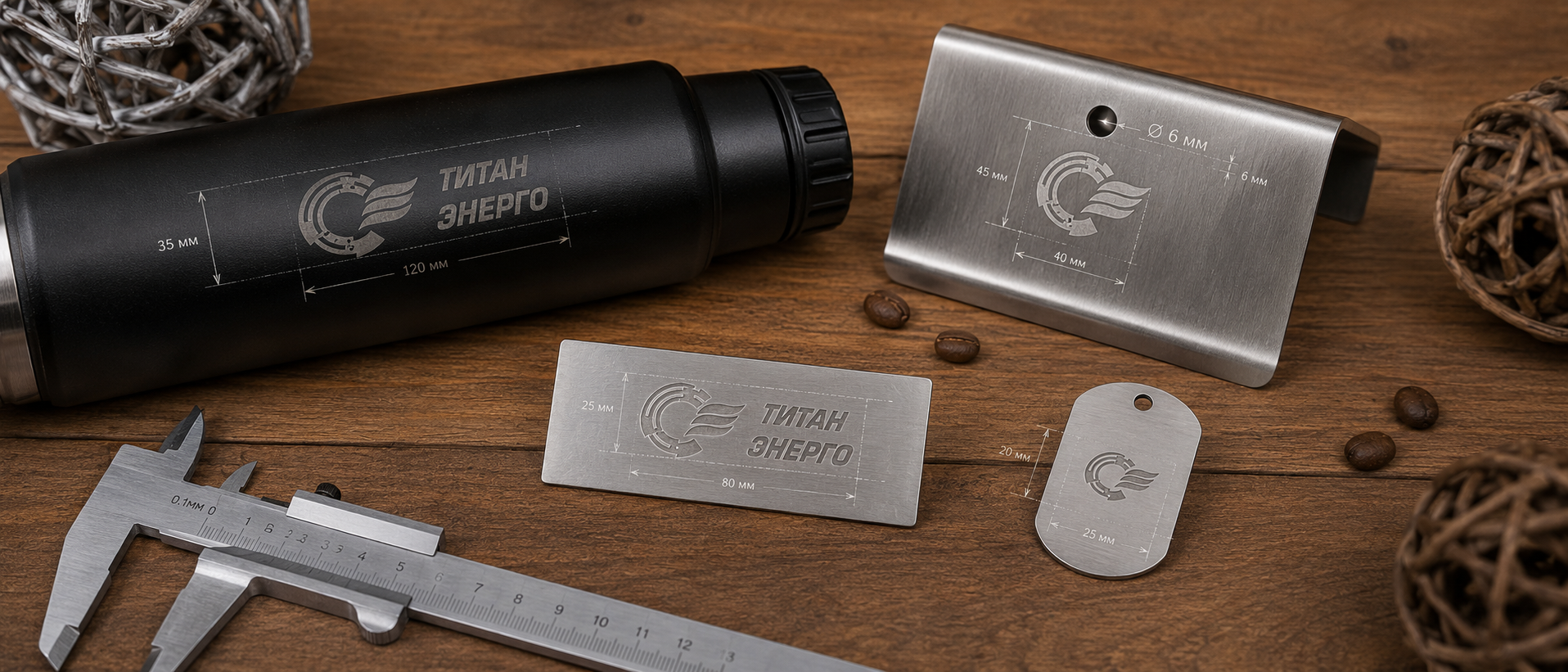

Как выбрать размер логотипа
Размер указывают в миллиметрах, а не только в пикселях. Необходимо определить ширину, высоту и положение логотипа относительно краёв, отверстий, изгибов, швов и других элементов изделия.
Размер логотипа определяется не габаритом изделия, а доступной ровной областью, в которой оборудование может сохранить фокусировку и точное позиционирование.
Что влияет на минимальный размер
- толщина линий в логотипе;
- высота букв;
- расстояние между элементами;
- контраст поверхности;
- наличие покрытия;
- кривизна изделия;
- требуемая глубина;
- выбранная технология;
- допустимое отклонение при серийном позиционировании.
| Элемент макета | Практический ориентир | Что произойдёт при уменьшении | Рекомендация |
|---|---|---|---|
| Тонкие линии | Желательно проверить линии тоньше примерно 0,2–0,3 мм | Могут стать слабозаметными или прерывистыми | Утолстить критичные элементы |
| Мелкий текст | Высоту букв около 1,5–2 мм и меньше нужно тестировать | Просветы внутри букв могут закрыться | Использовать простой шрифт |
| Мелкие промежутки | Зазоры менее нескольких десятых миллиметра требуют проверки | Соседние участки могут визуально сливаться | Увеличить расстояние |
| Сплошная заливка | Зависит от площади и требуемой однородности | Возможна неодинаковая фактура | Согласовать направление штриховки |
| QR-код | Размер рассчитывается по объёму данных и поверхности | Код может перестать считываться | Обязательно сделать тест сканирования |
| Логотип на изгибе | Ширина зависит от радиуса поверхности | Края могут выйти из фокуса | Уменьшить ширину или использовать вращатель |
Точный минимальный размер зависит от конкретного оборудования, линзы, материала, покрытия и требуемого качества. Для мелкого логотипа необходим тест в реальном размере.
Как подобрать технологию нанесения
Технологию выбирают по материалу, типу покрытия, требуемой глубине, внешнему виду и условиям эксплуатации. Для одной задачи нужна контрастная маркировка, для другой — заметный рельеф, а для третьей — снятие окрашенного слоя.
| Технология | Результат | Подходящие задачи | Ограничения |
|---|---|---|---|
| Волоконная лазерная маркировка | Контрастное изменение поверхности без заметного углубления | Логотипы, серийные номера, артикулы, QR-коды | Цвет и контраст зависят от металла и покрытия |
| Лазерная гравировка | Углублённый рельеф за счёт удаления материала | Таблички, инструменты, детали, шильды | Больше времени обработки, возможны следы нагрева |
| Отжиг на нержавеющей стали | Тёмная маркировка при минимальном рельефе | Декоративные логотипы, приборные детали | Требуется точная настройка режимов |
| Удаление покрытия | Лазер снимает краску, лак или анодированный слой | Окрашенные кружки, корпуса, таблички | Итоговый цвет зависит от основы под покрытием |
| Механическая гравировка | Физически прорезанный контур или углубление | Таблички, шильды, толстые пластины | Ограничения по очень мелким деталям и сложной форме |
| Цветная маркировка специальным лазером | Цветовые оттенки на отдельных металлах | Декоративные логотипы, ограниченные серии | Цвет зависит от сплава, подготовки поверхности и оборудования |
Если требуется точный фирменный цвет, лазерная маркировка может не подойти. В этом случае рассматривают УФ-печать, тампопечать, шелкографию, окрашивание или комбинированный способ.
Какую технологию выбрать для разных металлов
| Материал или поверхность | Возможный результат | Подходящая технология | Что проверить |
|---|---|---|---|
| Нержавеющая сталь | Тёмная маркировка, светлая гравировка или рельеф | Волоконный лазер, отжиг или гравировка | Марку стали, обработку поверхности, требуемую глубину |
| Обычная сталь | Контрастная маркировка или углублённый логотип | Волоконная маркировка или гравировка | Наличие окалины, краски, цинка или масла |
| Алюминий без покрытия | Светлая, серая или контрастная маркировка | Волоконный лазер | Сплав и качество поверхности |
| Анодированный алюминий | Светлый логотип за счёт удаления или изменения слоя | Лазерное снятие покрытия | Толщину и цвет анодирования |
| Окрашенный металл | Цвет основы под краской | Снятие покрытия лазером | Тип краски, адгезию и цвет основы |
| Латунь | Контрастная маркировка или углубление | Волоконная или механическая гравировка | Наличие лака и декоративного покрытия |
| Медь | Контраст зависит от состава и подготовки поверхности | Волоконная маркировка с подбором параметров | Отражающую способность, сплав и требуемый цвет |
| Титан | Контрастная или декоративная цветовая маркировка | Волоконный лазер, специальные режимы | Сплав, цвет и повторяемость оттенка |
| Хромированная поверхность | Зависит от толщины и структуры покрытия | Только после теста | Риск повреждения или отслаивания покрытия |
| Оцинкованная поверхность | Изменение или удаление цинкового слоя | После технологической проверки | Требования к защите от коррозии |
Два визуально одинаковых изделия могут иметь разные краски, лаки и толщину покрытия. Поэтому параметры, подходящие для одного поставщика, не всегда можно без проверки перенести на другого.
Нанесение на плоские и цилиндрические изделия
Плоскую табличку проще точно разместить в рабочей зоне. При нанесении на термос, трубу, ручку, стакан или цилиндрический корпус необходимо учитывать радиус поверхности.
Плоская поверхность
Подходит для табличек, шильдов, крышек, металлических карточек и плоских корпусов.
Небольшая кривизна
Узкий логотип иногда можно нанести без вращения, если вся композиция остаётся в допустимой глубине фокуса.

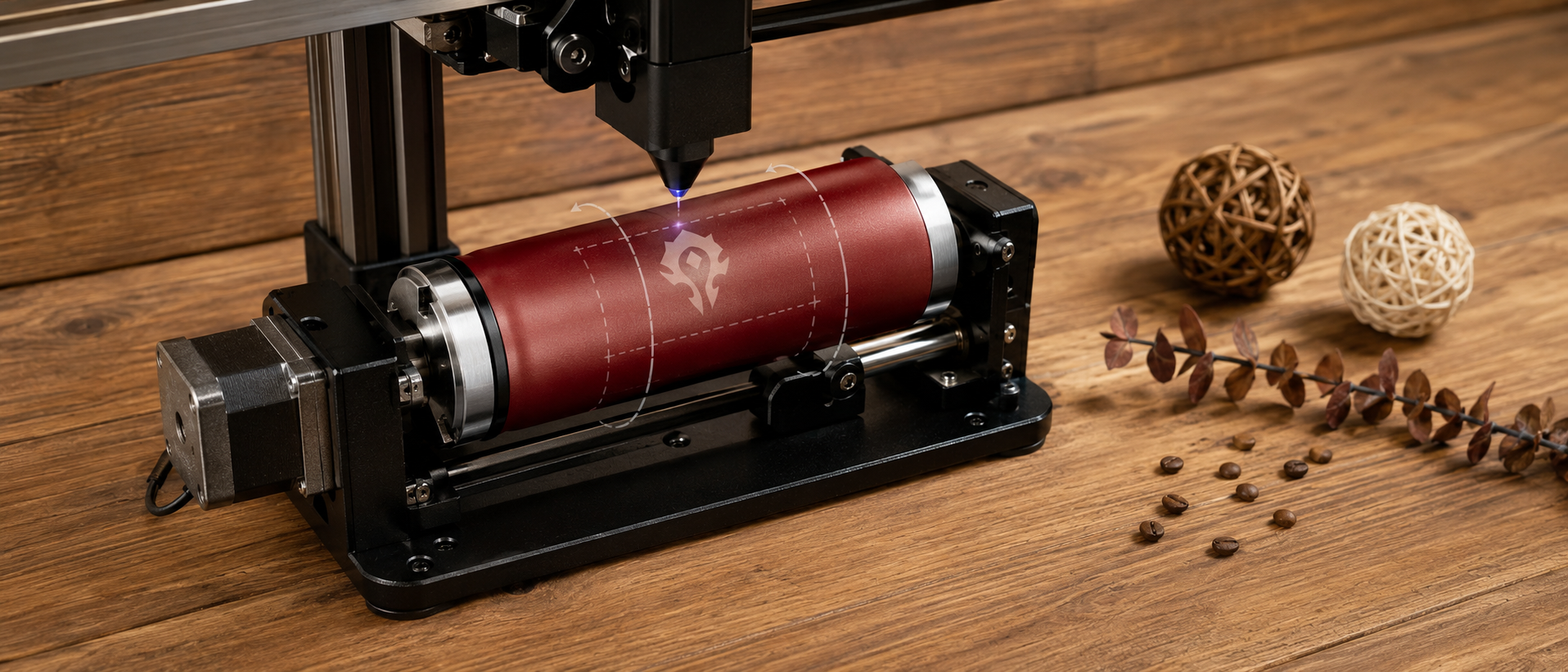

Цилиндр с вращателем
Изделие постепенно поворачивается, что позволяет нанести широкий логотип, круговую надпись или шкалу.
Сложная форма
Ручки, выступы, ребра, углубления и перепады высоты могут ограничивать доступ луча.
Когда нужен тестовый образец
Тест особенно важен, если материал или покрытие неизвестны, требуется точный оттенок, логотип содержит мелкие элементы либо заказывается крупная партия.
Неизвестное покрытие
Краска может сниматься неравномерно, менять цвет, вспучиваться или обнажать основу другого оттенка.
Мелкий логотип
Тест показывает, сохраняются ли тонкие линии, просветы и мелкий текст.
Требование к цвету
Внешний вид маркировки может зависеть от мощности, скорости, частоты и структуры металла.
Большой тираж
Образец позволяет утвердить результат до обработки всей партии и зафиксировать параметры.
Что проверяют на тесте
- контраст логотипа;
- однородность заливки;
- видимость мелких деталей;
- читаемость текста;
- состояние покрытия вокруг маркировки;
- наличие нагара, ореола или следов перегрева;
- глубину гравировки;
- точность расположения;
- сканирование QR-кода;
- повторяемость результата на нескольких изделиях.
Желательно утвердить физический образец или фотографию тестового нанесения с указанными размерами и расположением.
Как обеспечить одинаковое положение в тираже
При обработке партии важно, чтобы логотип находился на одном расстоянии от края и сохранял одинаковый угол. Для этого используют шаблон, упор, кондуктор или индивидуальное приспособление.
| Условие | Решение | Результат |
|---|---|---|
| Одинаковые плоские изделия | Упор или шаблон | Повторяемое положение логотипа |
| Цилиндрические изделия | Фиксатор и поворотное устройство | Одинаковый угол и высота |
| Изделия сложной формы | Индивидуальный кондуктор | Стабильная установка |
| Разные размеры одной модели | Отдельная настройка или сменные вставки | Сохранение одинаковых отступов |
| Серийные номера | Автоматическая нумерация в макете | Уникальная маркировка каждой детали |
Изменение поставщика, покрытия, толщины краски или состава сплава может потребовать повторной настройки параметров.
Частые ошибки при подготовке заказа
- отправка маленького логотипа из мессенджера;
- отсутствие векторного исходника;
- непереведённые в кривые шрифты;
- неизвестный материал и тип покрытия;
- указание размера только в пикселях;
- слишком мелкий текст;
- тонкие линии и маленькие промежутки;
- попытка воспроизвести полноцветный градиент;
- нанесение широкого логотипа на сильный изгиб;
- заказ партии без тестового образца;
- отсутствие фотографии рабочей поверхности;
- непроверенное положение логотипа относительно изделия.
Чем подробнее техническое задание, тем точнее можно подобрать технологию, оценить стоимость и получить предсказуемый результат на всей партии.
Что отправить для расчёта
- Файл логотипа Желательно SVG, EPS, AI, CDR или векторный PDF с переведёнными в кривые шрифтами.
- Фотографию изделия Общий вид и крупный снимок предполагаемого места нанесения.
- Размеры Габариты изделия, ширина и высота доступной области, желаемый размер логотипа.
- Материал и покрытие Нержавеющая сталь, алюминий, латунь, краска, анодирование, хромирование или другой вариант.
- Требуемый результат Тёмная маркировка, светлый логотип, снятие покрытия или углублённая гравировка.
- Количество изделий Укажите общий тираж, необходимость нумерации и одинакового позиционирования.
Частые вопросы
В каком формате прислать логотип для гравировки?
Предпочтительны векторные форматы SVG, EPS, AI, CDR или векторный PDF. Текст необходимо перевести в кривые, а фон и лишние объекты удалить.
Можно ли использовать логотип в JPG или PNG?
Можно, если изображение крупное, чёткое и контрастное. Однако растровый файл может потребовать трассировки или ручной отрисовки в векторном формате.
Какой минимальный размер логотипа возможен?
Минимальный размер зависит от толщины линий, высоты букв, материала, покрытия и оборудования. Очень мелкий логотип необходимо проверить на тестовом образце.
Можно ли нанести цветной логотип на металл?
Лазерная технология обычно формирует контраст за счёт изменения поверхности или удаления покрытия. Для точного воспроизведения фирменных цветов может потребоваться печать или комбинированный способ.
Какая технология подходит для нержавеющей стали?
Для нержавеющей стали используют волоконную лазерную маркировку, отжиг или углублённую гравировку. Способ выбирают по требуемому цвету, глубине и условиям эксплуатации.
Можно ли нанести логотип на окрашенный металл?
Да. Лазер может удалить или изменить окрашенный слой, открывая металлическую основу. Итоговый оттенок зависит от краски и материала под покрытием.
Можно ли нанести логотип на термос или трубу?
Да. Небольшой логотип иногда наносят без вращения. Для широкого изображения или круговой надписи используют поворотное устройство.
Нужен ли тест перед большим тиражом?
Да, особенно если покрытие неизвестно, логотип содержит мелкие детали, требуется определённый оттенок или обрабатывается крупная партия.
Можно ли нанести QR-код и серийный номер?
Да. На металл можно нанести QR-код, штрихкод, серийный номер, артикул и переменные данные. QR-код необходимо проверить на считывание в реальном размере.
Стирается ли лазерный логотип?
Лазер изменяет поверхность или удаляет её верхний слой, поэтому изображение обычно устойчиво. Фактическая долговечность зависит от материала, покрытия, глубины и условий эксплуатации.
Заключение
Для нанесения корпоративного логотипа лучше подготовить векторный файл с переведёнными в кривые шрифтами, замкнутыми контурами и без лишнего фона.
Размер логотипа необходимо указывать в миллиметрах с учётом доступной рабочей области, отступов, изгибов и минимальной толщины элементов. Слишком мелкий текст и тонкие линии следует проверить на тестовом образце.
Технологию выбирают по металлу, покрытию и требуемому результату. Для нержавеющей стали, алюминия, латуни и большинства технических деталей часто используют волоконный лазер. Для рельефа применяют углублённую гравировку, а на окрашенной поверхности — удаление верхнего слоя.
Перед крупным тиражом желательно утвердить образец, проверить контраст, читаемость, позиционирование и состояние покрытия.
