Нужен ли прототип перед изготовлением партии ложементов
Прототип позволяет проверить посадку предметов, глубину ячеек, плотность материала, удобство извлечения и соответствие кейсу до того, как одна и та же конструкция будет повторена во всей производственной партии.

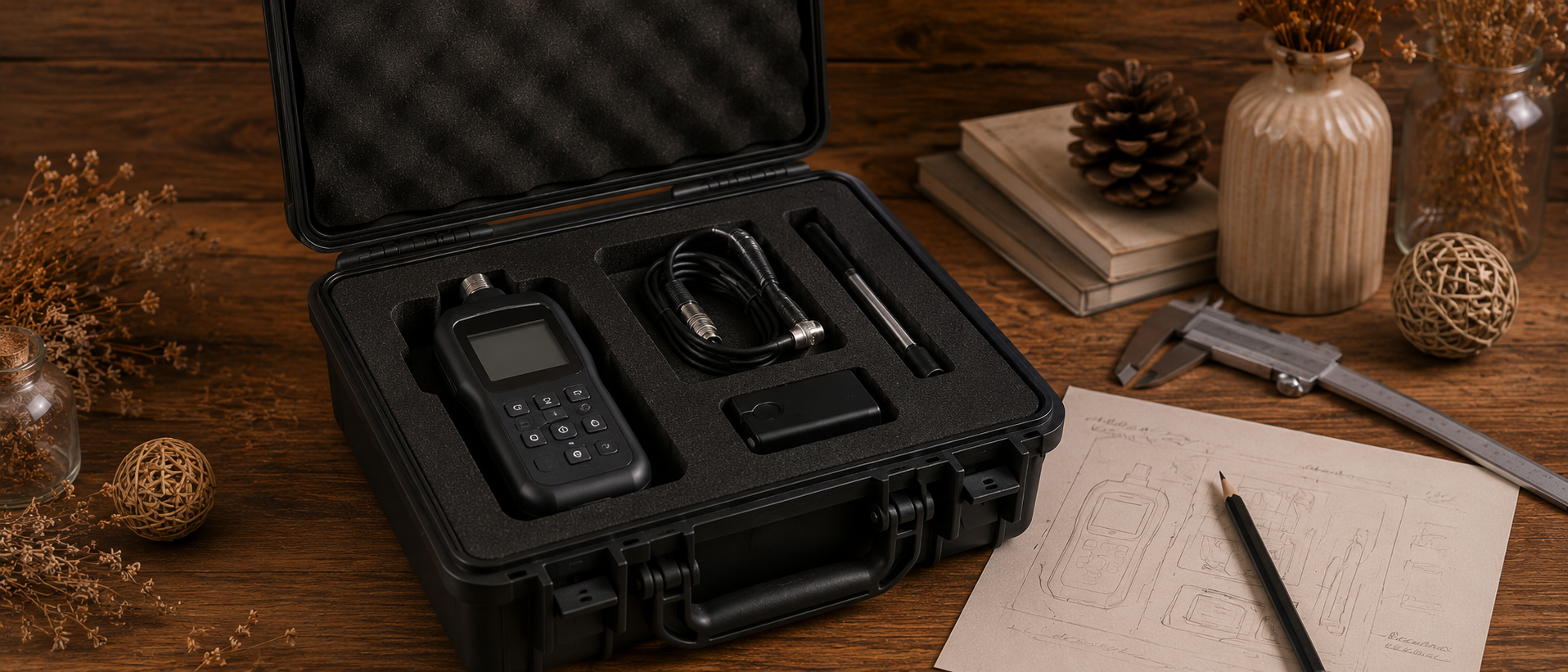

Что такое прототип ложемента
Прототип — это первый физический экземпляр ложемента, изготовленный по предварительно разработанному макету. Он создаётся до запуска основной партии и используется для проверки конструкции с реальными предметами и упаковкой.
Прототип может быть изготовлен из выбранного серийного материала или из согласованного тестового материала, если на первом этапе необходимо проверить только геометрию и расположение ячеек.
Перед серийным изготовлением, особенно при сложной форме предметов, многослойной конструкции или значительном тираже, прототип рекомендуется практически всегда.
Зачем изготавливать прототип
Цифровой макет позволяет проверить размеры и предварительное расположение предметов, но не показывает все особенности реального использования ложемента.
Только физический экземпляр позволяет оценить, удобно ли доставать предмет, не давит ли материал на кнопку, не деформируются ли тонкие перемычки и закрывается ли кейс после установки комплекта.

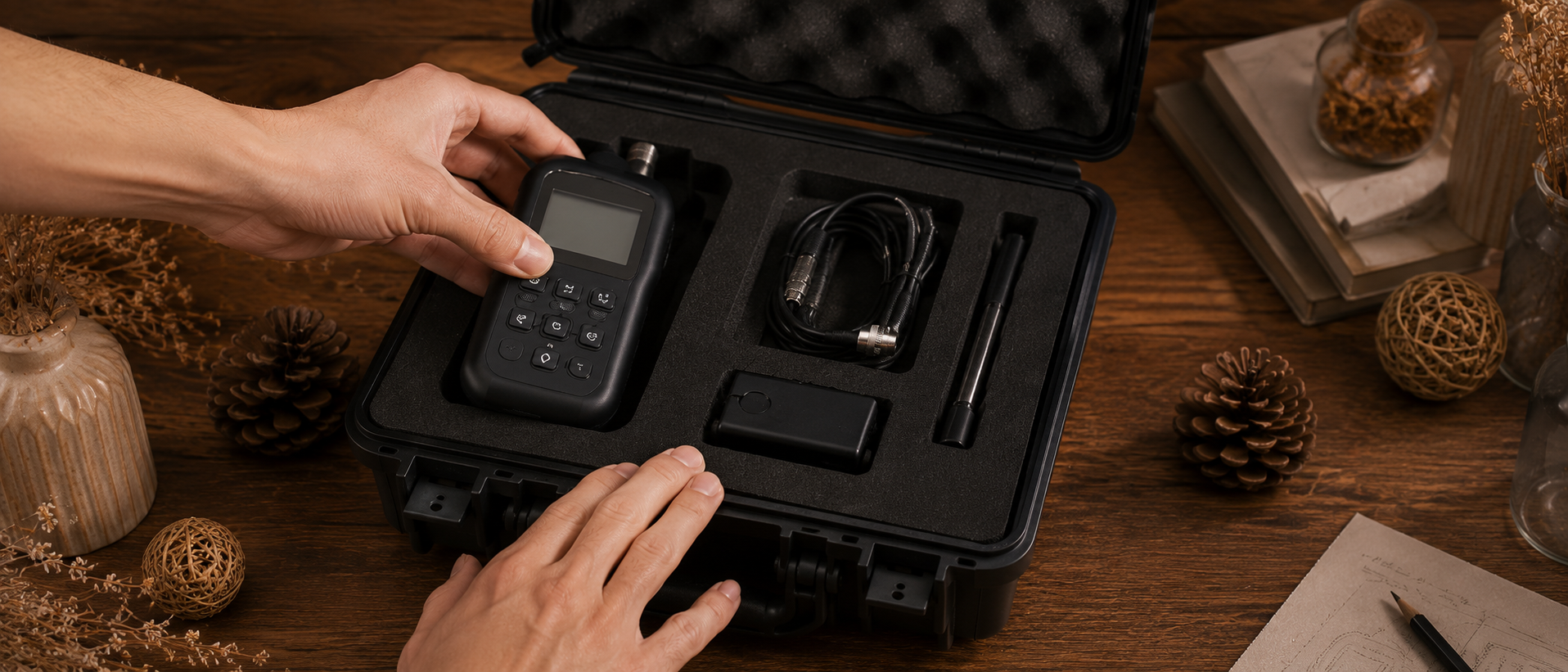

Проверка посадки
Предмет должен удерживаться без свободного перемещения, но не застревать в ячейке.
Проверка материала
Оцениваются плотность, жёсткость, упругость и реакция материала на нагрузку.
Проверка глубины
Предмет должен быть достаточно погружён, но оставаться доступным для быстрого извлечения.
Проверка компоновки
Оценивается удобство расположения основных предметов, кабелей и аксессуаров.
Проверка кейса
Вкладыш должен входить во внутреннее пространство без изгиба и чрезмерного сжатия.
Проверка внешнего вида
Согласовываются цвет, контраст слоёв, качество краёв и маркировка.
Прототип нужен не потому, что цифровой макет обязательно ошибочен. Он позволяет проверить, как рассчитанная конструкция работает с реальными предметами.
Какие параметры проверяются на прототипе
| Параметр | Что проверяется | Возможное изменение |
|---|---|---|
| Контур ячейки | Соответствует ли он реальной форме предмета | Расширение, сужение или изменение формы |
| Рабочий зазор | Насколько плотно предмет входит в ложемент | Изменение размера ячейки |
| Глубина посадки | Надёжность фиксации и доступность предмета | Изменение количества слоёв |
| Выемка для пальцев | Удобно ли брать предмет рукой | Увеличение или перенос выемки |
| Перемычки | Сохраняют ли они форму между соседними ячейками | Увеличение расстояния или изменение компоновки |
| Давление на изделие | Не касается ли материал дисплея, кнопок или оптики | Добавление защитной зоны |
| Соответствие кейсу | Входит ли вкладыш и закрывается ли крышка | Корректировка внешнего контура или общей высоты |
| Материал | Достаточна ли плотность под фактической нагрузкой | Замена плотности или комбинирование слоёв |
Оцениваются не только отдельные ячейки, но и взаимодействие предметов, распределение веса, удобство работы и соответствие упаковке.
Когда прототип особенно необходим
Большой тираж
Любая ошибка макета будет повторена во всех экземплярах партии.
Сложная геометрия
Выступы, ручки, кнопки и скругления требуют физической проверки.
Многослойная конструкция
Разные предметы располагаются на нескольких уровнях, которые необходимо согласовать.
Дорогие изделия
Неправильная фиксация может повредить оборудование или его покрытие.
Нестандартный кейс
Скругления, рёбра и сужения могут мешать установке вкладыша.
Новая модель изделия
Даже небольшое изменение корпуса может нарушить посадку в старую ячейку.
Для большой партии, дорогостоящего оборудования или нестандартного кейса стоимость тестового экземпляра обычно значительно ниже возможных потерь от неправильной серии.
Когда можно обойтись без отдельного прототипа
Отдельный прототип требуется не во всех проектах. Иногда первый экземпляр одновременно является готовым единичным заказом.
| Ситуация | Возможное решение | Что всё равно проверить |
|---|---|---|
| Нужен один ложемент | Первый экземпляр является готовым изделием | Посадку и соответствие кейсу |
| Повтор ранее утверждённого проекта | Использовать сохранённый макет | Не изменились ли предметы, материал и упаковка |
| Простые прямоугольные детали | Изготовить по точным чертежам | Производственные допуски изделий |
| Небольшая партия | Первый экземпляр проверить перед продолжением | Возможность остановить производство после первой единицы |
| Серийные предметы стабильного размера | Использовать проверенную геометрию | Соответствие актуальной модификации |
Первый изготовленный экземпляр всё равно необходимо проверить до продолжения производства, если технологический процесс позволяет остановить запуск партии.

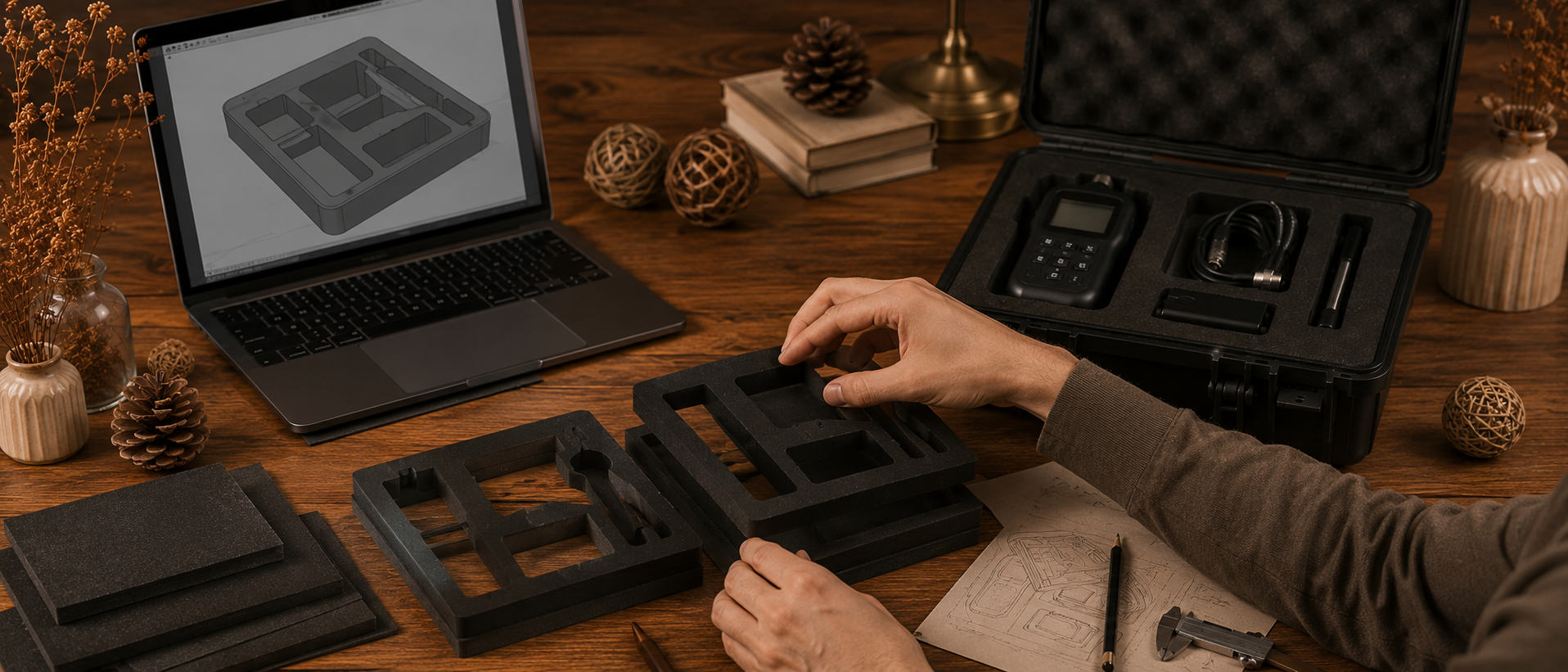

Как изготавливается прототип
- Собираются исходные данные Заказчик передаёт фотографии, размеры, вес, состав комплекта и внутренние габариты упаковки.
- Определяется материал Выбираются тип, плотность, толщина, цвет и количество слоёв.
- Разрабатывается компоновка Предметы распределяются с учётом веса, частоты использования и удобства извлечения.
- Создаётся цифровой макет Строятся внешние контуры, ячейки, каналы, выемки и отдельные уровни.
- Изготавливаются слои Материал обрабатывается по подготовленному макету.
- Собирается тестовый экземпляр Слои совмещаются, соединяются и устанавливаются в кейс.
- Выполняется примерка В ячейки устанавливаются реальные изделия, кабели и аксессуары.
- Фиксируются замечания Отмечаются слишком плотные или свободные ячейки, неудобные выемки и другие изменения.
- Корректируется макет В цифровую модель вносятся согласованные изменения.
- Утверждается финальная версия После проверки макет становится основой для серийной партии.

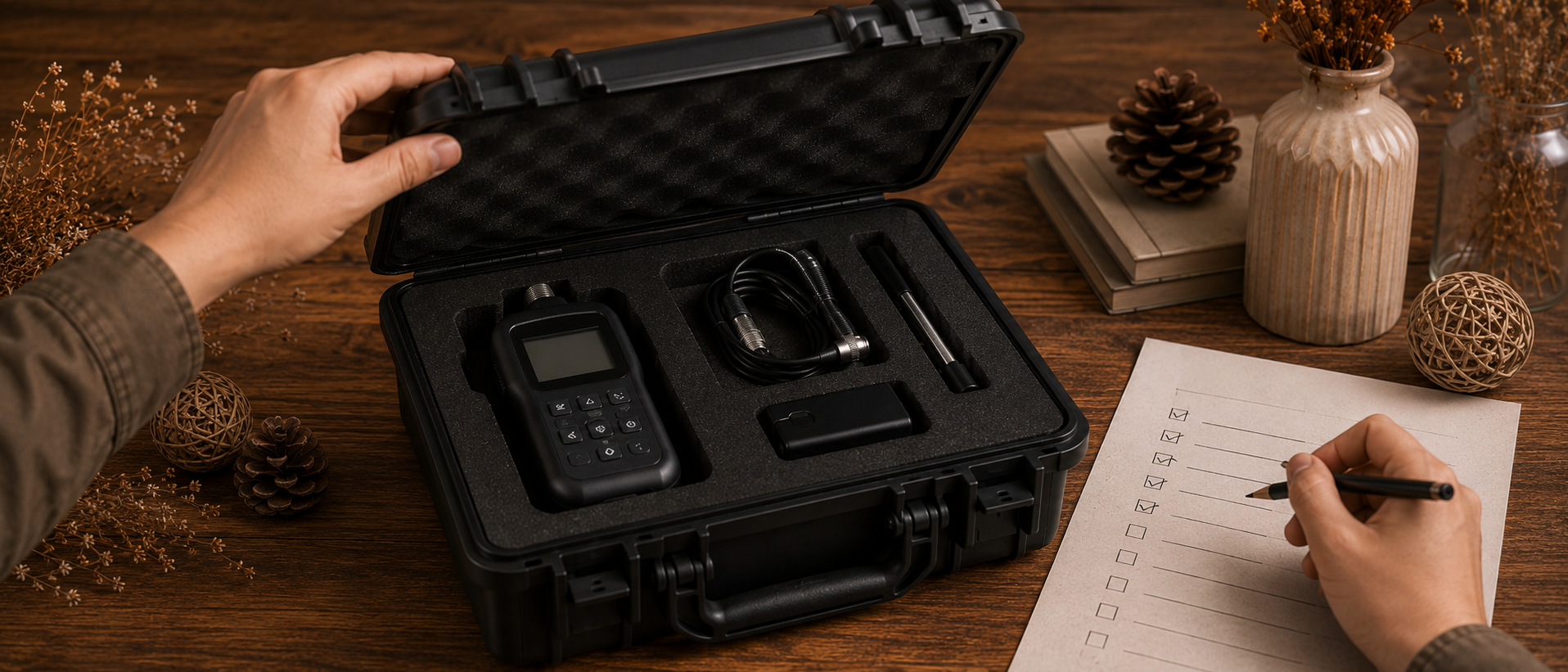

Как правильно проверить прототип
Проверку нужно проводить с полным комплектом предметов и в той упаковке, в которой ложемент будет использоваться.
Установка предметов
Каждый элемент помещается в свою ячейку без чрезмерного усилия.
Проверка фиксации
Предмет не должен свободно перемещаться внутри посадочного места.
Проверка извлечения
Изделие должно доставаться рукой без рывков, отвёртки или другого инструмента.
Проверка крышки
Кейс закрывается без сильного давления на приборы и аксессуары.
Проверка рабочих действий
Пользователь несколько раз достаёт и возвращает наиболее востребованные предметы.
Проверка переноски
Закрытый кейс аккуратно перемещается, после чего оценивается положение содержимого.
Если ложемент предназначен для сервисной бригады, его должен оценить специалист, который будет ежедневно работать с этим комплектом.
Какие изменения могут потребоваться после примерки
| Обнаруженная проблема | Возможное решение |
|---|---|
| Предмет входит слишком плотно | Увеличить рабочий зазор или изменить форму контура |
| Предмет перемещается | Уменьшить ячейку, изменить глубину или выбрать более упругий материал |
| Предмет сложно достать | Добавить или увеличить выемку для пальцев |
| Материал давит на кнопку | Создать свободную защитную зону |
| Тонкая перемычка деформируется | Увеличить расстояние между соседними ячейками |
| Не помещается кабель | Изменить размеры или расположение отсека |
| Кейс не закрывается | Уменьшить общую высоту или глубже разместить предметы |
| Вкладыш изгибается в кейсе | Скорректировать внешний контур и учесть внутренние выступы |
| Неудобная последовательность предметов | Изменить компоновку до запуска партии |
Небольшие изменения могут быть внесены в цифровой макет без повторного образца. Существенная корректировка геометрии, материала или количества слоёв обычно требует повторной проверки.

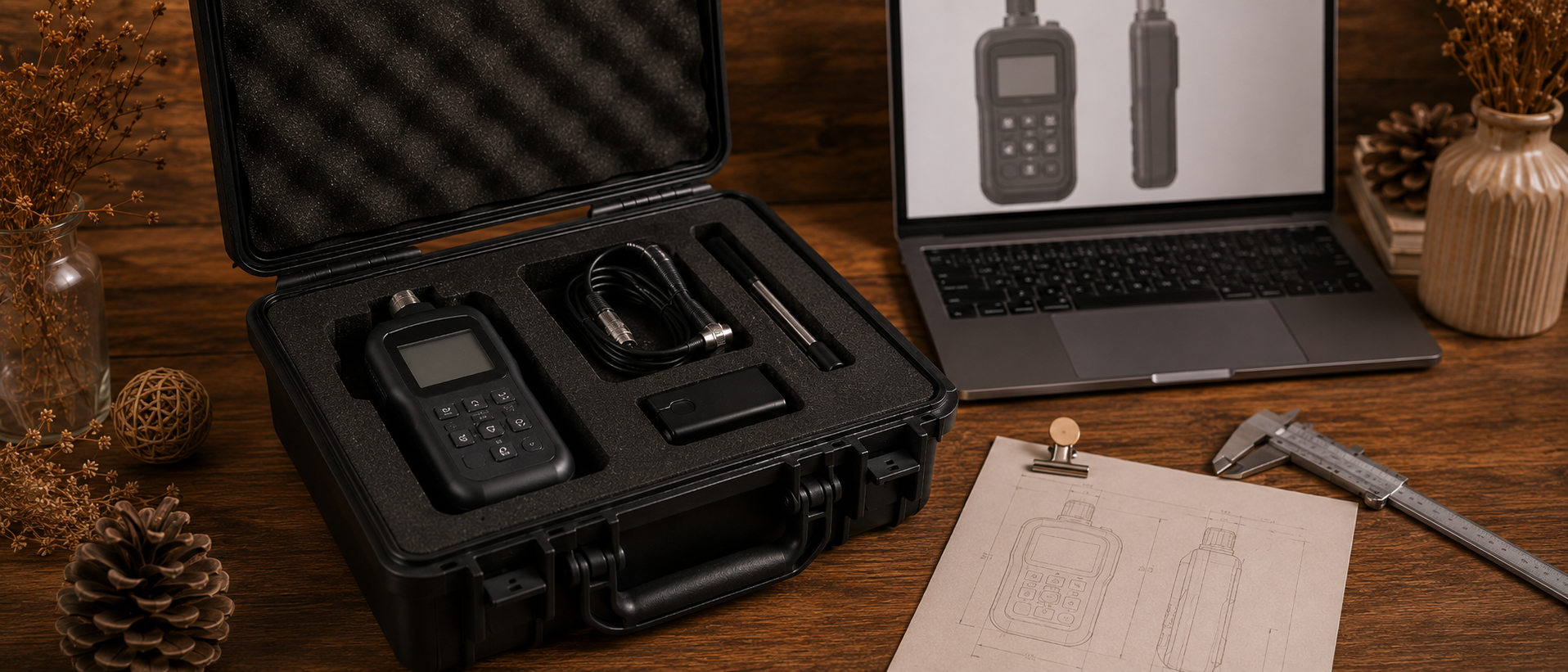

Как утвердить прототип перед запуском серии
- Проверьте полный состав В прототипе должны находиться все предметы, которые войдут в серийный комплект.
- Зафиксируйте замечания письменно Каждое изменение лучше привязать к номеру предмета или ячейки.
- Согласуйте материал Утверждаются тип, плотность, толщина, цвет и сочетание слоёв.
- Проверьте маркировку Оцениваются расположение, размер, читаемость и правильность надписей.
- Подтвердите внешний контур Ложемент должен соответствовать кейсу, коробке или ящику.
- Зафиксируйте финальный макет После согласования версия файла не должна изменяться без отдельного подтверждения.
- Укажите согласованный тираж Производство запускается на конкретное количество экземпляров.
Серийные экземпляры должны соответствовать согласованной конструкции, материалу, цвету и расположению ячеек.
Что может произойти при запуске партии без прототипа
Слишком плотные ячейки
Предметы сложно устанавливать, а края ложемента быстрее изнашиваются.
Слишком свободная посадка
Изделия перемещаются и хуже защищаются при перевозке.
Неподходящая глубина
Предмет выступает слишком высоко или становится неудобным для извлечения.
Деформация перемычек
Слишком близкие ячейки ослабляют конструкцию между предметами.
Кейс не закрывается
Общая высота комплекта превышает доступное пространство упаковки.
Ошибка повторяется во всей партии
Один неправильный макет становится причиной одинакового дефекта каждого экземпляра.
Увеличить неправильно вырезанную ячейку иногда удаётся, но вернуть удалённый материал или изменить расположение предметов без изготовления новых ложементов нельзя.
Как прототип влияет на стоимость и срок заказа
Изготовление тестового экземпляра добавляет отдельный этап: производство, примерку, согласование и возможную корректировку.
При этом прототип снижает риск повторного изготовления всей партии, закупки дополнительного материала и переноса сроков после обнаружения ошибки.
| Фактор | Без прототипа | С прототипом |
|---|---|---|
| Первоначальный срок | Серия запускается быстрее | Добавляется этап проверки |
| Первоначальная стоимость | Нет отдельного тестового образца | Учитывается один прототип |
| Риск серийной ошибки | Выше | Значительно ниже |
| Возможность корректировки | После выпуска партии | До основного производства |
| Предсказуемость результата | Основана только на макете | Подтверждена физической примеркой |
Прототип не всегда уменьшает первоначальный бюджет, но помогает сделать итоговую стоимость проекта более предсказуемой.
Можно ли согласовать прототип дистанционно
Дистанционное согласование возможно, если заказчик не может лично проверить образец на производстве.
- прототип отправляется заказчику;
- передаются фотографии с установленными предметами;
- записывается видео установки и извлечения;
- показывается закрывание кейса;
- прикладывается актуальный макет;
- ячейки и предметы нумеруются;
- замечания фиксируются письменно в одном документе;
- итоговая версия подтверждается перед запуском партии.
По фотографии сложно оценить усилие при установке предмета, упругость материала и удобство ежедневной работы. Для ответственных проектов прототип лучше проверить лично.
Чек-лист проверки прототипа
- все предметы комплекта помещаются в свои ячейки;
- предметы устанавливаются без чрезмерного усилия;
- содержимое не перемещается при переноске;
- приборы удобно извлекаются рукой;
- пальцевые выемки имеют достаточный размер;
- материал не давит на дисплеи, кнопки и оптику;
- перемычки сохраняют форму;
- кабели и аксессуары помещаются без сильного перегиба;
- ложемент ровно входит в кейс;
- крышка свободно закрывается;
- верхний прижим не повреждает изделия;
- цвет и фактура соответствуют задаче;
- маркировка читается и расположена правильно;
- на поверхности нет повреждённых или неровных краёв;
- состав комплекта окончательно утверждён;
- все замечания внесены в финальный макет.
Красивый ложемент может быть неудобным в работе. Во время приёмки обязательно несколько раз достаньте и верните каждый основной предмет.
Что предоставить для изготовления прототипа
- полный перечень предметов;
- фотографии изделий с нескольких сторон;
- точные размеры каждого элемента;
- массу тяжёлых предметов;
- внутренние размеры коробки или кейса;
- фотографии внутренней части упаковки;
- желаемое расположение предметов;
- описание условий эксплуатации;
- требования к материалу, плотности и цвету;
- необходимость контрастной подложки;
- требования к маркировке;
- предполагаемый объём партии;
- чертежи или 3D-модели;
- физические образцы для точной примерки;
- перечень особенно хрупких зон;
- желаемый срок запуска партии.
Добавление нового прибора, кабеля или аккумулятора после изготовления прототипа может потребовать полной переработки компоновки.
Частые вопросы
Обязательно ли делать прототип ложемента?
Для единичного простого заказа отдельный прототип требуется не всегда. Перед серийной партией, особенно при сложной конструкции, тестовый экземпляр рекомендуется.
Что показывает прототип?
Он показывает фактическую посадку, глубину ячеек, удобство извлечения, соответствие материала и совместимость с кейсом.
Можно ли проверить всё по цифровому макету?
Макет позволяет проверить геометрию, но не показывает фактическую упругость материала, усилие установки и удобство извлечения предметов.
Прототип изготавливается из серийного материала?
Желательно использовать тот же материал, который планируется для партии. Для проверки только геометрии может применяться согласованный тестовый вариант.
Можно ли изменить макет после прототипа?
Да. В этом и состоит одна из основных задач прототипа. Можно изменить зазоры, глубину, выемки, расположение и количество слоёв.
Всегда ли после изменений нужен второй образец?
Не всегда. Небольшие понятные корректировки можно внести сразу в макет. Существенные изменения геометрии или материала лучше проверить повторно.
Кто должен проверять прототип?
Желательно привлечь сотрудника, который будет пользоваться комплектом. Он сможет оценить удобство расположения и скорость извлечения предметов.
Можно ли согласовать прототип по фотографиям?
Частично да. Фотографии и видео показывают внешний вид и расположение, но не позволяют точно оценить плотность посадки и усилие извлечения.
Входит ли прототип в стоимость партии?
Условия расчёта зависят от проекта. Изготовление тестового экземпляра, примерка и возможные корректировки учитываются при подготовке предложения.
Можно ли использовать прототип как первый экземпляр партии?
Да, если после проверки конструкция не требует изменений и прототип полностью соответствует согласованным требованиям.
Что будет, если запустить партию без проверки?
Возможная ошибка в размерах, глубине или компоновке повторится во всех экземплярах, а исправление может потребовать изготовления новой партии.
Заключение
Прототип ложемента позволяет проверить реальную посадку предметов, глубину ячеек, плотность материала и удобство извлечения.
Он особенно важен при большом тираже, сложной геометрии изделий, многослойной конструкции, нестандартном кейсе и работе с дорогостоящим оборудованием.
После примерки можно изменить рабочие зазоры, расположение предметов, выемки для пальцев, количество слоёв и внешний контур.
Отдельный прототип может не потребоваться для единичного простого изделия или повторного заказа по ранее проверенному макету.
Перед запуском серии необходимо письменно зафиксировать утверждённую конструкцию, материал, цвет, маркировку и итоговый тираж.
