Ложементы для медицинских инструментов и оборудования
Индивидуальный ложемент помогает надёжно зафиксировать медицинские инструменты, приборы, датчики и комплектующие внутри кейса, контейнера, ящика или транспортировочной упаковки. Каждый предмет получает собственное место, что упрощает хранение, перевозку и контроль комплектности.

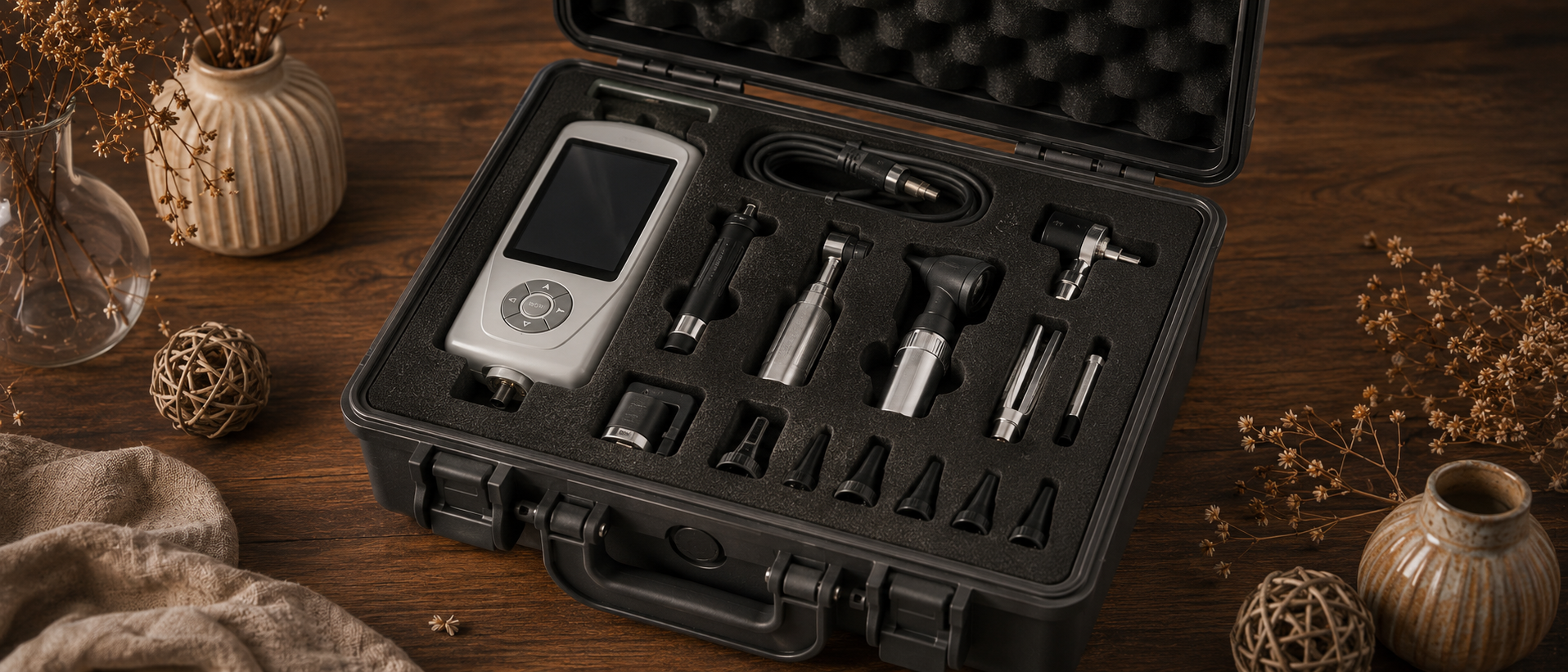

Что представляет собой ложемент для медицинских изделий
Медицинский ложемент — это внутренний вкладыш с индивидуальными посадочными местами для инструментов, приборов, датчиков, насадок, кабелей и других элементов комплекта.
Вкладыш устанавливается в защитный кейс, пластиковый контейнер, металлический чемодан, выдвижной ящик, транспортировочную коробку или специальную тележку.
Контуры и глубина ячеек проектируются под форму конкретных изделий. Благодаря этому элементы не перемещаются внутри упаковки и не соприкасаются друг с другом.
Медицинский ложемент не является универсальной стерилизационной упаковкой. Материал и конструкцию необходимо выбирать с учётом реального назначения: хранения, транспортировки, комплектации, очистки или использования в стерильном процессе.

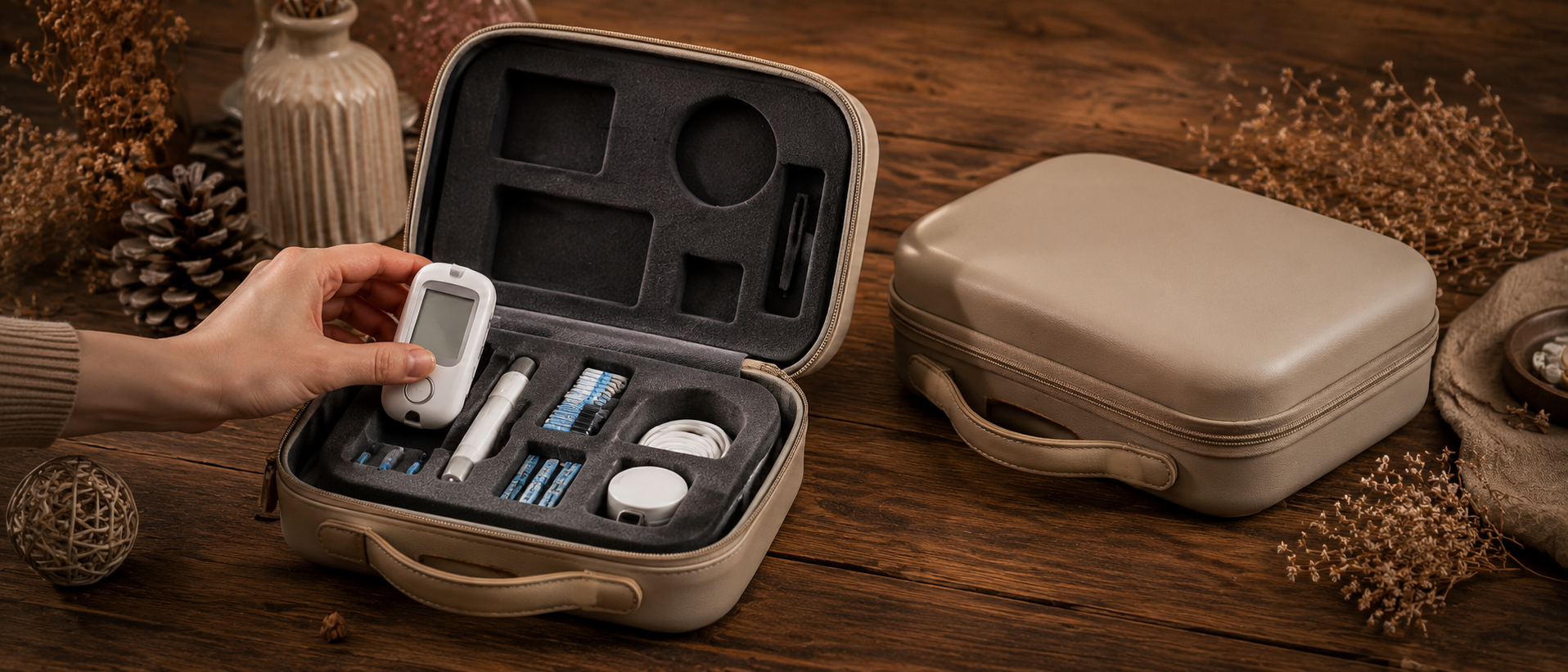

Какие задачи решает медицинский ложемент
Правильно спроектированный вкладыш не только удерживает изделия внутри упаковки, но и помогает организовать работу с медицинским комплектом.
Фиксация инструментов
Каждый инструмент или прибор удерживается в заданном положении при переноске и перевозке.
Защита от повреждений
Материал отделяет элементы друг от друга и снижает риск ударов, царапин, сколов и деформации.
Контроль комплектности
Пустая ячейка сразу показывает, какого инструмента, датчика или аксессуара не хватает.
Быстрый доступ
У каждого элемента есть постоянное место, поэтому необходимый предмет проще найти и извлечь.
Разделение элементов
Инструменты, кабели, расходные принадлежности и электронные блоки не смешиваются.
Организация транспортировки
Весь комплект размещается в одном кейсе или контейнере в заранее определённом порядке.
Это упрощает проверку комплекта, сокращает время подготовки к работе и помогает снизить вероятность потери небольших инструментов и аксессуаров.
Где применяются ложементы для медицинского оборудования
Индивидуальные вкладыши могут использоваться в медицинских организациях, лабораториях, сервисных центрах, учебных учреждениях и при транспортировке оборудования.
| Сфера применения | Что размещается | Основная задача |
|---|---|---|
| Хирургические инструменты | Зажимы, ножницы, пинцеты, держатели, рукоятки и насадки | Раздельное размещение и контроль комплекта |
| Диагностические приборы | Мониторы, анализаторы, тестеры, измерители и портативные устройства | Защита от ударов, вибраций и смещения |
| Эндоскопическое оборудование | Рукоятки, камеры, источники света, адаптеры и кабели | Аккуратное размещение чувствительных компонентов |
| Стоматологические комплекты | Ручные инструменты, наконечники, насадки, измерители и аксессуары | Организация хранения и быстрый доступ |
| Лабораторное оборудование | Дозаторы, датчики, пробоотборники, измерители и принадлежности | Защита точных и чувствительных изделий |
| Реанимационные комплекты | Приборы, маски, датчики, переходники, кабели и принадлежности | Быстрая проверка готовности комплекта |
| Мобильная медицина | Переносные аппараты, диагностические наборы, инструменты и расходные элементы | Безопасная перевозка и удобная переноска |
| Сервисное обслуживание | Тестеры, инструменты, запасные части, кабели и оснастка | Контроль комплектности сервисного кейса |
| Обучение и демонстрация | Учебные инструменты, макеты, образцы и демонстрационные приборы | Наглядное и упорядоченное размещение комплекта |
Для разработки необходимо измерить внутреннее пространство упаковки, учесть петли, замки, ручки, рёбра жёсткости, выступы и свободное пространство под крышкой.
Основные требования к медицинскому ложементу
Требования зависят от назначения комплекта, характера изделий и условий эксплуатации. Вкладыш для сервисного инструмента и конструкция для хранения медицинских приборов могут существенно отличаться.
Точная посадка
Изделие должно удерживаться без свободного перемещения, но извлекаться без чрезмерного усилия.
Защита чувствительных частей
Дисплеи, оптика, датчики, разъёмы и выступающие элементы не должны воспринимать лишнюю нагрузку.
Удобное извлечение
Рядом с небольшими или глубоко установленными предметами предусматриваются выемки для пальцев.
Износостойкость
Материал должен выдерживать многократное извлечение инструментов без быстрого разрушения кромок.
Совместимость с очисткой
При необходимости материал выбирается с учётом применяемых способов очистки и используемых средств.
Понятная организация
Расположение элементов должно быть логичным, наглядным и соответствовать порядку работы.
Если ложемент будет контактировать с обработанными инструментами, использоваться рядом с агрессивными веществами или регулярно очищаться, это необходимо учитывать ещё до разработки макета.

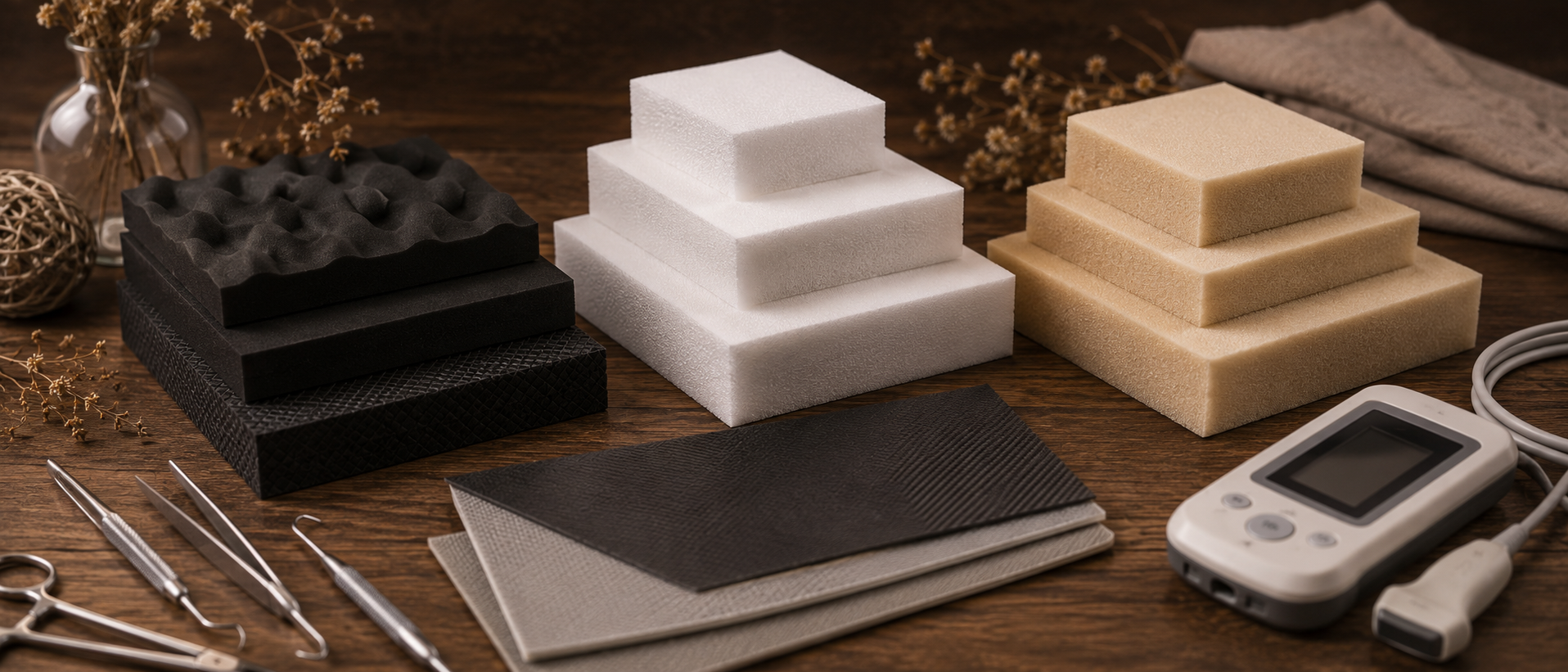

Из каких материалов изготавливают медицинские ложементы
Материал подбирается по массе оборудования, требуемой жёсткости, условиям перевозки, частоте использования и способу очистки.
| Материал | Особенности | Типичное применение | Характеристика |
|---|---|---|---|
| EVA | Плотный, упругий, износостойкий материал с аккуратной поверхностью | Приборы, инструменты, защитные кейсы и сервисные комплекты | Универсальный |
| ППЭ | Лёгкий вспененный полиэтилен, устойчивый к влаге и многократному использованию | Транспортировочная упаковка, технические комплекты и вспомогательные элементы | Практичный |
| Химически сшитый полиэтилен | Плотная однородная структура, хорошая прочность и аккуратные кромки | Профессиональные кейсы, диагностическое оборудование и точные приборы | Износостойкий |
| Пенополиуретан | Мягкий амортизирующий материал различной плотности | Хрупкие приборы, оптика, датчики и чувствительные компоненты | Амортизирующий |
| Поролон | Мягкий материал, который заполняет пространство вокруг лёгких предметов | Лёгкие приборы, защитные вставки и прижимы в крышке | Мягкий |
| Антистатические материалы | Специальные материалы, применяемые при работе с чувствительной электроникой | Электронные модули, платы, датчики и диагностические блоки | Специализированный |
| Жёсткие полимерные вкладыши | Формованные или механически обработанные детали с твёрдой поверхностью | Контейнеры, лотки, кассеты и специальные системы хранения | Жёсткий |
| Комбинированная конструкция | Сочетание жёсткой основы и мягких амортизирующих слоёв | Тяжёлое оборудование, приборы со сложной геометрией и транспортные кейсы | Индивидуальный |
Стандартные ложементы из EVA, ППЭ, поролона или пенополиуретана обычно рассматриваются как решения для хранения и транспортировки. Возможность обработки высокой температурой, паром или химическими средствами необходимо проверять отдельно.
Варианты конструкции медицинских ложементов
Однослойные
Изготавливаются из одного листа с вырезами одинаковой глубины.
Многослойные
Несколько слоёв позволяют создавать ячейки разной глубины и нижнюю опору для приборов.
Контрастные
Нижний слой выполняется в отличающемся цвете, поэтому пустая ячейка сразу заметна.
С выемками для пальцев
Дополнительные углубления помогают быстро извлекать плотно размещённые предметы.
Модульные
Состоят из отдельных блоков, которые можно заменять при изменении комплектации.
С верхним прижимом
В крышке размещается мягкий дополнительный слой, удерживающий оборудование сверху.
Многоуровневые
Инструменты располагаются на нескольких съёмных уровнях внутри одного кейса.
С зонами для кабелей
Для проводов, адаптеров и зарядных устройств предусматриваются отдельные отсеки.

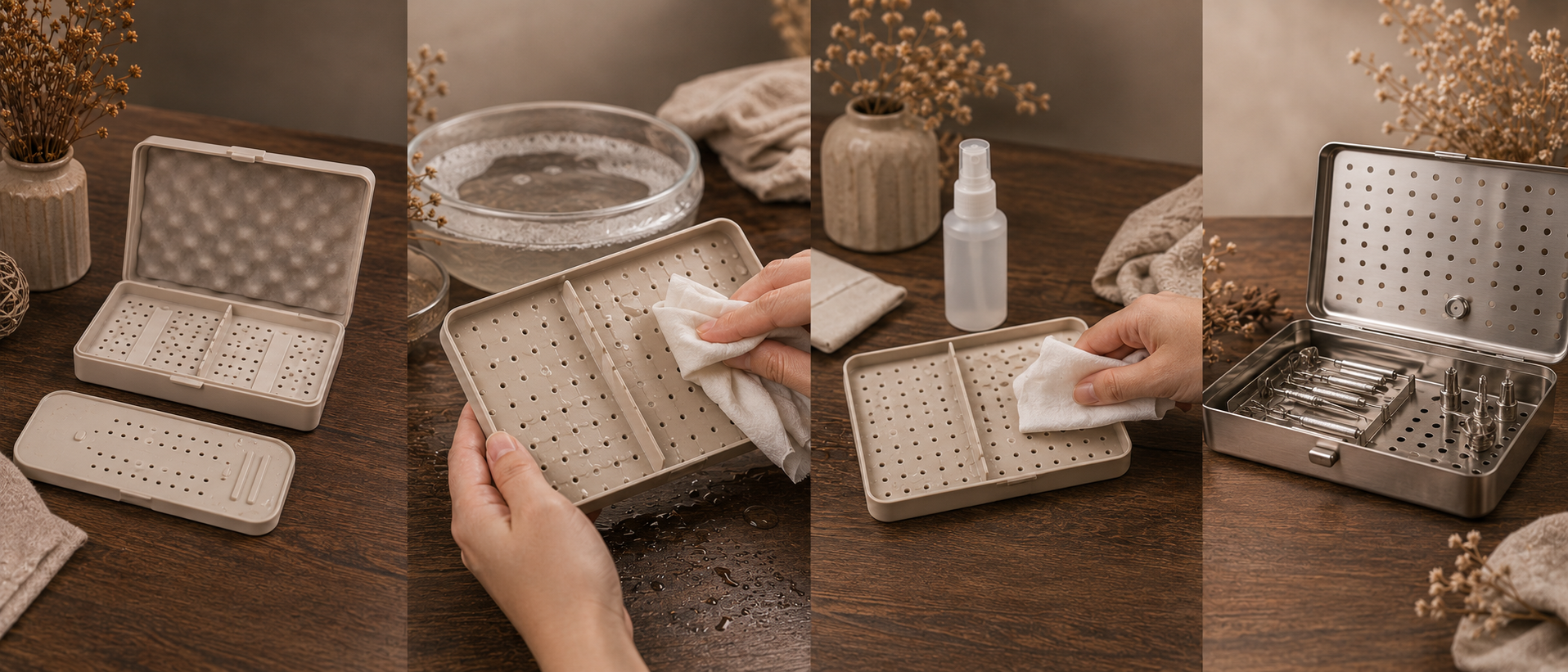

Очистка, дезинфекция и стерилизация
При разработке необходимо заранее определить, как именно будет использоваться ложемент: только для транспортировки, для постоянного хранения, для размещения очищенных инструментов или как часть специальной системы обработки.
| Сценарий использования | Что необходимо учитывать | Возможное решение |
|---|---|---|
| Сухое хранение | Пыль, влажность, частоту использования и истирание поверхности | Плотный закрытоячеистый материал с износостойкой поверхностью |
| Периодическая влажная очистка | Совместимость материала с водой и выбранным средством | Влагостойкий материал без открытых впитывающих пор |
| Регулярная дезинфекция | Состав раствора, концентрацию, температуру и время контакта | Предварительное тестирование материала на совместимость |
| Работа с электроникой | Необходимость защиты чувствительных электронных компонентов | Специализированные антистатические материалы |
| Высокотемпературная обработка | Рабочую температуру, давление, пар и изменение геометрии | Специальная конструкция из подтверждённо совместимого материала |
| Стерильный процесс | Внутренние регламенты, тип оборудования и требования к упаковке | Специализированный лоток, кассета или контейнер, предназначенный для такого процесса |
Ложемент для транспортировочного кейса и стерилизационный лоток — это разные изделия. Возможность использования вкладыша при стерилизации должна подтверждаться характеристиками материала, конструкции и применяемого процесса.
Один и тот же материал может по-разному реагировать на спиртосодержащие составы, хлорсодержащие растворы, перекисные средства, высокую температуру и длительное воздействие влаги.

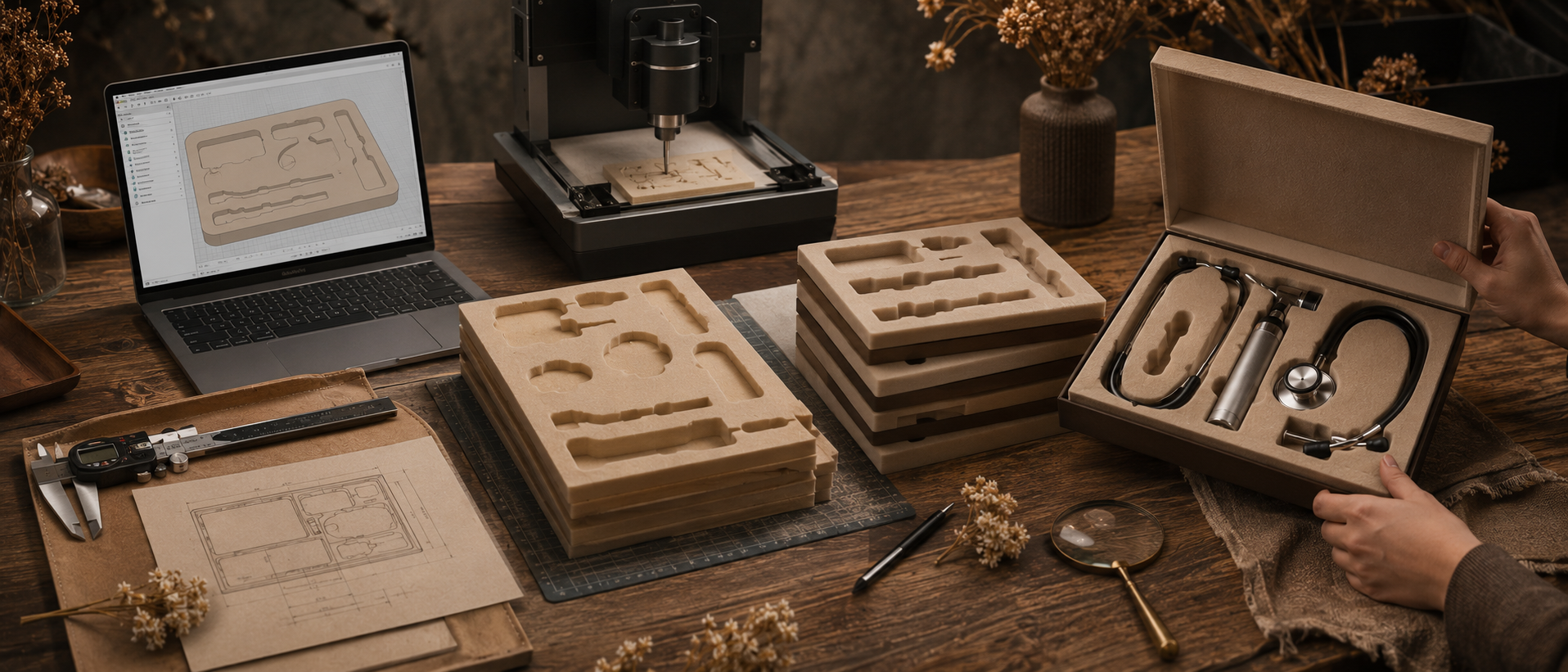

Как изготавливают ложемент для медицинского оборудования
Производство начинается с анализа самого оборудования, комплектации, упаковки и условий будущего использования.
- Определение назначения Уточняется, нужен ли ложемент для хранения, транспортировки, сервисного обслуживания или организации рабочего места.
- Получение перечня изделий Фиксируется полный состав: приборы, инструменты, датчики, кабели, насадки и расходные элементы.
- Измерение оборудования Определяются габариты, масса, выступающие детали, хрупкие зоны и рабочие поверхности.
- Измерение кейса или контейнера Учитываются внутренние размеры, рёбра жёсткости, петли, замки и пространство под крышкой.
- Выбор материала Материал подбирается по весу оборудования, условиям эксплуатации и требованиям к очистке.
- Разработка расположения Элементы распределяются с учётом логики использования, зазоров и удобства извлечения.
- Подготовка цифрового макета Создаются контуры, глубины, выемки, отсеки и многослойная конструкция.
- Изготовление прототипа Тестовый образец позволяет проверить посадку, фиксацию и закрытие упаковки.
- Испытание комплекта Проверяются извлечение, переноска, переворачивание, вибрация и соответствие условиям работы.
- Корректировка При необходимости изменяются зазоры, глубина, расположение и плотность материала.
- Серийное изготовление После утверждения прототипа производится согласованное количество ложементов.
Даже точные чертежи не всегда показывают, насколько удобно извлекать предмет, не давит ли материал на разъём и достаточно ли места для кабелей. Эти параметры проверяются на прототипе.
Как выбрать подходящий медицинский ложемент
Универсального решения для всех медицинских комплектов не существует. Конструкция зависит от характеристик оборудования и реальных условий эксплуатации.
| Параметр | Что необходимо определить | Почему это важно |
|---|---|---|
| Масса оборудования | Вес каждого предмета и всего комплекта | Слишком мягкий материал может деформироваться |
| Габариты | Длину, ширину, высоту и крайние точки | Определяют форму и глубину посадочного места |
| Чувствительные элементы | Наличие дисплеев, оптики, датчиков, разъёмов и кабелей | На эти зоны нельзя передавать лишнюю нагрузку |
| Частота использования | Как часто инструменты будут извлекаться | Влияет на требования к прочности кромок |
| Условия перевозки | Переноска вручную, автомобиль, курьерская или транспортная доставка | Определяет необходимый уровень фиксации |
| Способ очистки | Сухая, влажная, химическая или температурная обработка | Материал должен быть совместим с процессом |
| Электростатическая чувствительность | Наличие плат, электронных модулей и чувствительных датчиков | Может потребоваться специализированный материал |
| Контроль комплектности | Насколько важно быстро замечать отсутствие предмета | Может использоваться контрастный нижний слой |
Для тяжёлого оборудования в первую очередь важна несущая способность, для чувствительной электроники — амортизация и специальные свойства, а для инструментальных комплектов — износостойкость и контроль комплектности.
Что нужно предоставить для расчёта
Для предварительной оценки необходимо передать информацию об оборудовании, упаковке, условиях эксплуатации и планируемом тираже.
- полный перечень инструментов, приборов и комплектующих;
- фотографии каждого предмета с нескольких сторон;
- габаритные размеры изделий;
- информацию о массе каждого предмета;
- чертежи или 3D-модели, если они имеются;
- сами изделия для точного измерения;
- внутренние размеры кейса, контейнера или ящика;
- фотографии внутреннего пространства упаковки;
- желаемое расположение элементов комплекта;
- информацию о хрупких и чувствительных частях;
- требования к защите от ударов и вибрации;
- способ очистки или дезинфекции;
- требования к антистатическим или другим специальным свойствам;
- предполагаемую частоту использования;
- требуемое количество ложементов;
- желаемый срок изготовления.
Фотографии и чертежи подходят для предварительного расчёта. Для точной посадки прибора с разъёмами, кабелями, выступающими датчиками или сложной геометрией рекомендуется предоставить физический образец.
Частые ошибки при проектировании
| Ошибка | Возможная проблема | Как избежать |
|---|---|---|
| Неполный перечень комплекта | Для кабелей или насадок не остаётся места | Составить полный список основных и дополнительных элементов |
| Измерение только корпуса | Не учитываются разъёмы, ручки, датчики и выступающие части | Измерять изделие по всем крайним точкам |
| Давление на чувствительную зону | Может повреждаться дисплей, оптика, датчик или разъём | Перенести опорные точки на прочные участки корпуса |
| Слишком плотная посадка | Инструмент сложно извлекать, поверхность быстрее изнашивается | Предусмотреть рабочий зазор и выемку для пальцев |
| Слишком мягкий материал | Тяжёлый прибор продавливает или разрывает вкладыш | Подбирать плотность с учётом массы оборудования |
| Отсутствие фиксации кабелей | Провода перемещаются и давят на оборудование | Создать отдельные каналы, отсеки или карманы |
| Материал выбран без учёта очистки | Поверхность деформируется, расслаивается или впитывает жидкость | Проверить совместимость до производства партии |
| Запуск без прототипа | Ошибка повторяется во всём тираже | Изготовить тестовый образец и проверить реальный комплект |
В открытом виде оборудование может удерживаться достаточно хорошо, но при переворачивании перемещаться в сторону крышки. При необходимости добавляется верхний прижим или дополнительная вставка.
Частые вопросы
Для каких медицинских изделий можно изготовить ложемент?
Ложементы изготавливаются для ручных инструментов, диагностических приборов, датчиков, оптики, кабелей, насадок, сервисного оборудования и других элементов медицинских комплектов.
Можно ли изготовить ложемент в готовый медицинский кейс?
Да. Необходимо измерить внутреннее пространство кейса, учесть рёбра жёсткости, замки, петли и высоту свободного пространства под крышкой.
Можно ли мыть медицинский ложемент?
Возможность влажной очистки зависит от материала, конструкции и используемого средства. Эти требования необходимо указать до начала проектирования.
Можно ли обрабатывать ложемент дезинфицирующим средством?
Это зависит от состава средства, концентрации, температуры и времени контакта. Перед серийным использованием материал необходимо проверить на совместимость.
Можно ли стерилизовать ложемент в автоклаве?
Стандартные вспененные материалы обычно не следует считать автоматически совместимыми с автоклавированием. Для такого применения нужна специально подобранная и проверенная конструкция.
Как защитить дисплей или оптический элемент?
Посадочное место проектируется так, чтобы нагрузка передавалась на прочные участки корпуса, а дисплей, линза, датчик или разъём оставались свободными от давления.
Нужен ли антистатический материал?
Он может потребоваться для чувствительных электронных модулей, плат, датчиков и другого оборудования, для которого важна защита от электростатического воздействия.
Можно ли сделать контроль комплектности?
Да. Для этого можно использовать контрастный нижний слой, подписи, маркировку или индивидуальные ячейки, форма которых повторяет каждый предмет.
Обязательно ли передавать само оборудование?
Для предварительного расчёта могут быть достаточны фотографии, размеры, чертежи или 3D-модели. Для сложной формы и точной посадки желательно предоставить образцы.
Можно ли заказать один ложемент?
Да, возможно изготовление одного экземпляра, прототипа или небольшой партии. Стоимость включает разработку макета и подготовку производства.
Нужен ли прототип перед большой партией?
Да, прототип рекомендуется. Он позволяет проверить фиксацию оборудования, удобство извлечения, расположение кабелей и закрытие кейса.
От чего зависит стоимость медицинского ложемента?
Цена зависит от размеров, материала, количества слоёв, числа предметов, сложности контуров, специальных требований, разработки макета и тиража.
Заключение
Ложемент для медицинских инструментов и оборудования — это индивидуальный вкладыш, который фиксирует элементы комплекта внутри кейса, контейнера, ящика или транспортировочной упаковки.
Он помогает защищать приборы от смещения, ударов и столкновения, упрощает хранение и позволяет быстро контролировать комплектность.
Ложементы могут изготавливаться для хирургических, стоматологических, диагностических, лабораторных, реанимационных и сервисных комплектов.
Материал и конструкция выбираются с учётом массы оборудования, чувствительных элементов, условий перевозки, частоты использования и требований к очистке.
Перед изготовлением партии рекомендуется подготовить прототип и проверить его вместе с реальным оборудованием и упаковкой.
