Ложементы для кейсов и чемоданов: как организовать внутреннее пространство
Правильно спроектированный ложемент превращает свободное пространство кейса в организованную систему хранения. Каждый предмет получает своё место, тяжёлые и хрупкие элементы разделяются, кабели не давят на оборудование, а содержимое можно быстро проверить перед работой или перевозкой.
Что такое ложемент для кейса или чемодана

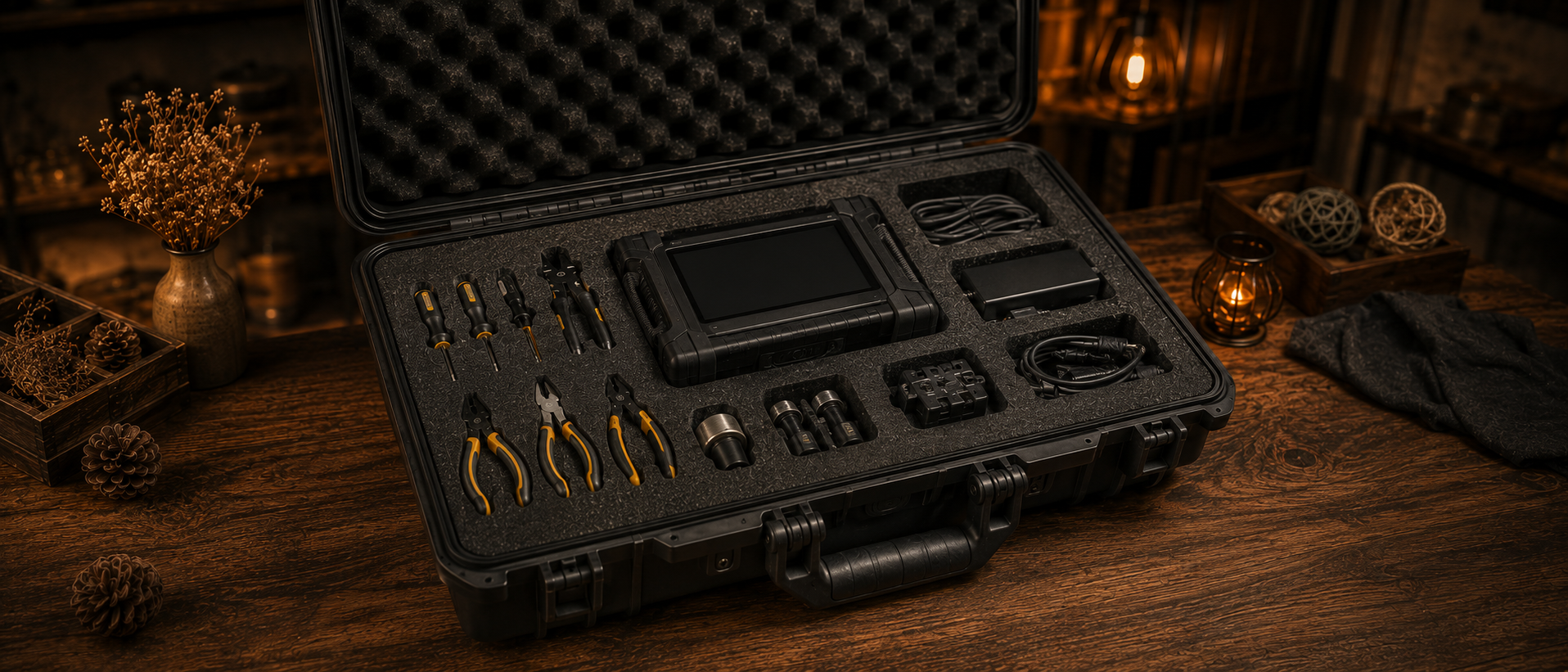

Ложемент для кейса — это вкладыш с индивидуальными посадочными местами под предметы, которые должны храниться или перевозиться одним комплектом.
Он устанавливается во внутреннюю часть пластикового, металлического, деревянного или комбинированного кейса. Внешний контур вкладыша повторяет полезное пространство упаковки, а внутренние ячейки — форму оборудования, инструментов и комплектующих.
Ложемент помогает использовать внутренний объём более рационально: предметы не складываются произвольно друг на друга, а размещаются в заранее рассчитанном порядке.
Организация начинается не с вырезания ячеек, а с анализа полного комплекта. До проектирования нужно определить, какие предметы будут храниться, как часто ими пользуются, что нельзя сдавливать и какие элементы должны быть доступны в первую очередь.
Какие задачи решает ложемент

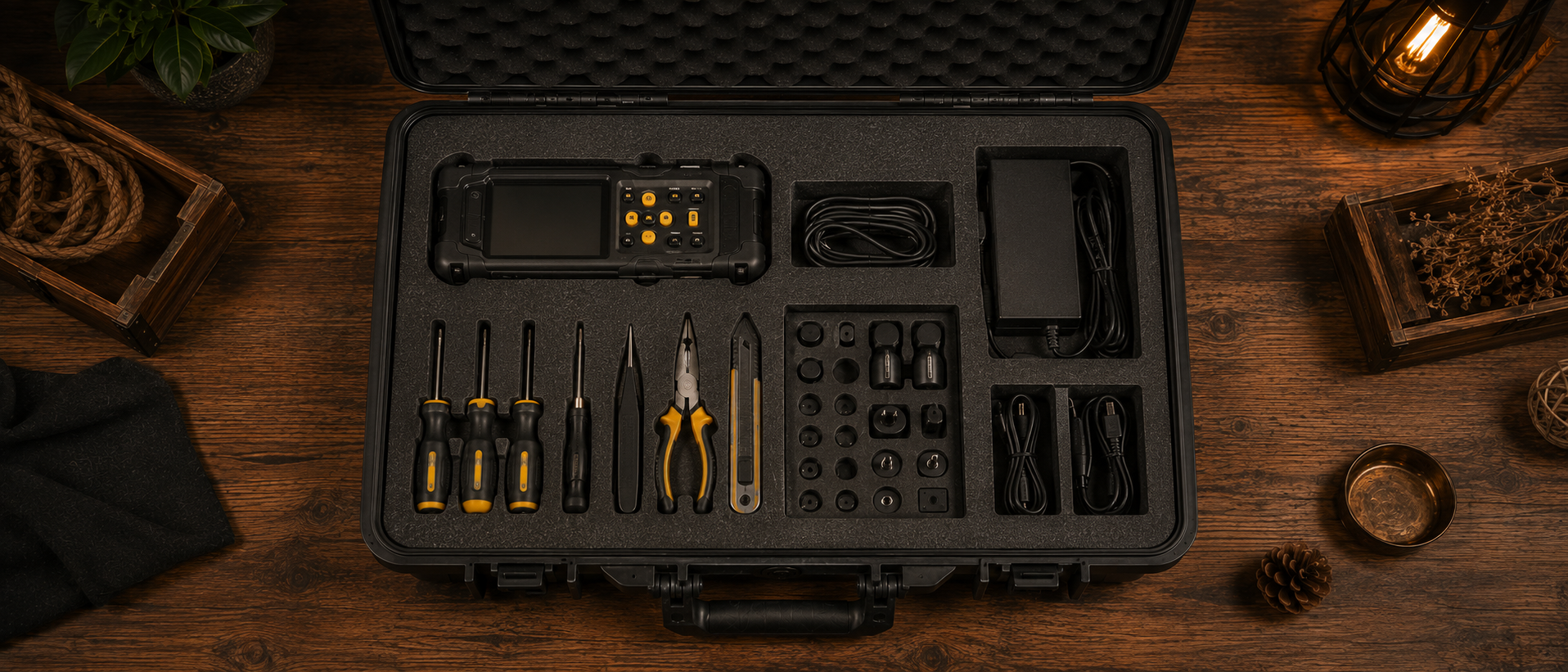

Организация пространства
Полезная площадь кейса распределяется между предметами и функциональными зонами.
Фиксация содержимого
Предметы меньше перемещаются при переноске и не меняют положение внутри упаковки.
Разделение предметов
Между оборудованием, инструментами и аксессуарами сохраняются перемычки.
Контроль комплектности
Пустая ячейка показывает, какой предмет не был возвращён в кейс.
Быстрая подготовка к работе
Пользователь сразу видит расположение основных и вспомогательных элементов.
Аккуратная презентация
Комплект выглядит организованно при демонстрации оборудования заказчику или партнёру.
- предметы перемешиваются;
- кабели лежат поверх оборудования;
- сложно заметить недостающий элемент;
- аксессуары занимают случайные места;
- содержимое может перемещаться.
- каждый предмет находится отдельно;
- кабели получают свой отсек;
- пустые ячейки заметны;
- тяжёлые и хрупкие элементы разделены;
- компоновка остаётся постоянной.
Для каких кейсов и чемоданов изготавливают ложементы
| Вид упаковки | Особенности | Что учитывать |
|---|---|---|
| Пластиковый защитный кейс | Жёсткий корпус, скруглённые углы, рёбра и уплотнитель | Фактические внутренние размеры и высоту крышки |
| Алюминиевый чемодан | Прямые стенки, фурнитура и внутренние профили | Крепления, петли и элементы замков |
| Фанерный кофр | Крупный формат и возможность перевозки тяжёлого оборудования | Массу комплекта и жёсткость основания |
| Деревянный футляр | Презентационный внешний вид и индивидуальные размеры | Внутреннюю отделку и способ установки ложемента |
| Текстильная сумка | Гибкие стенки и меньшая конструктивная жёсткость | Необходимость отдельного жёсткого основания |
| Серийный инструментальный кейс | Стандартная форма под конкретную модель оборудования | Изменения между версиями и внутренними модификациями |
| Демонстрационный чемодан | Важны внешний вид и удобство показа продукции | Ориентацию предметов, маркировку и фирменные цвета |
Два кейса похожего формата могут отличаться толщиной стенок, внутренними рёбрами, скруглениями, петлями и высотой нижней части.

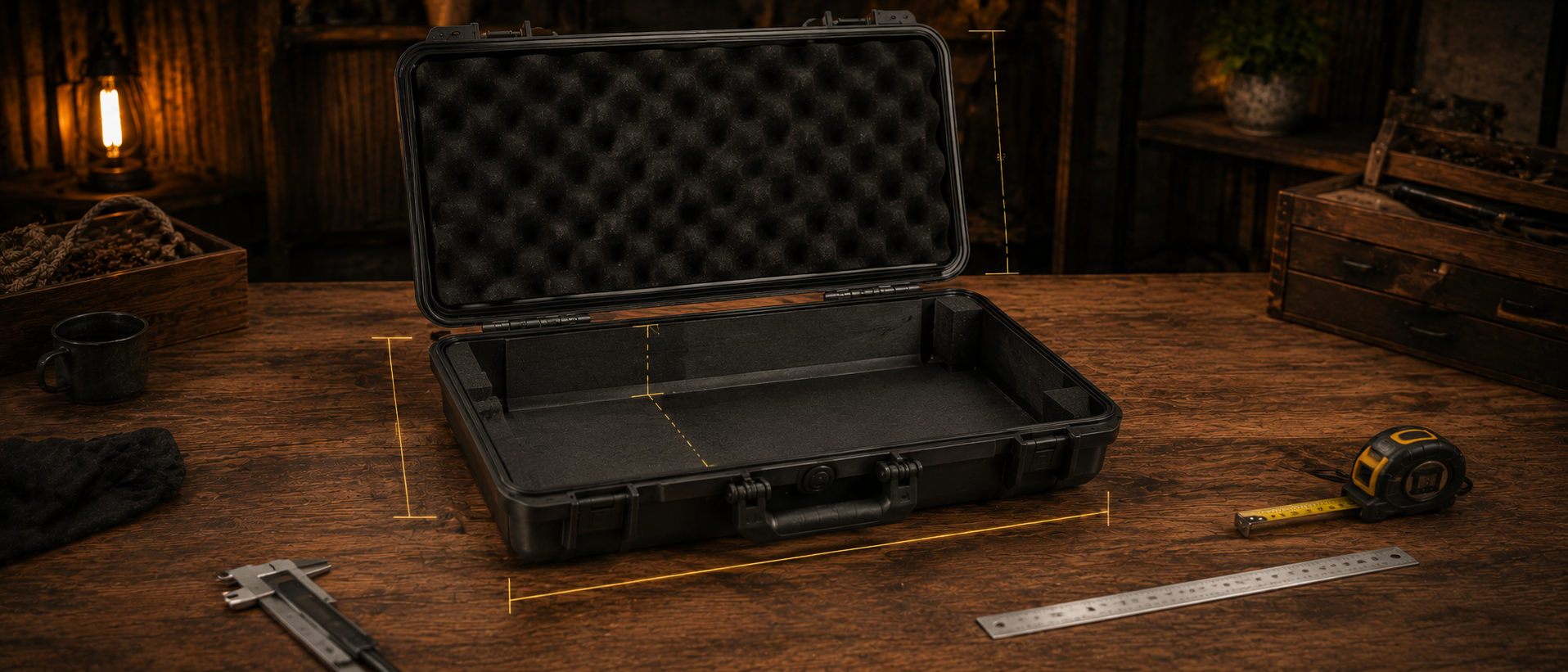

Как измерить внутреннее пространство кейса
Для изготовления ложемента используются внутренние, а не наружные размеры упаковки. Замеры желательно выполнить в нескольких точках.
| Параметр | Как измерить | Что может уменьшать пространство |
|---|---|---|
| Внутренняя длина | Между ближайшими противоположными стенками | Петли, замки и скругления |
| Внутренняя ширина | В самой узкой полезной части | Рёбра жёсткости и наклон стенок |
| Глубина нижней части | От внутреннего дна до линии закрывания | Опоры, выступы и неровности |
| Высота крышки | От внутренней поверхности до линии соединения | Карманы, рёбра и существующая вставка |
| Радиусы углов | Зафиксировать форму фотографиями и шаблоном | Слишком острые углы готового вкладыша |
| Внутренние выступы | Измерить размер и положение каждого элемента | Крепёж, элементы фурнитуры и перегородки |
Если стенки кейса имеют уклон, замерьте пространство около дна и верхнего края. Ложемент должен войти в наиболее узкую полезную часть.
Сначала определите полный состав комплекта
До разработки компоновки необходимо собрать все предметы, которые будут находиться в кейсе. Даже небольшой переходник или дополнительный кабель может изменить расположение остальных элементов.
- основное оборудование;
- ручной инструмент;
- измерительные приборы;
- аккумуляторы;
- зарядные устройства;
- блоки питания;
- кабели и шланги;
- датчики и щупы;
- переходники;
- запасные элементы;
- расходные материалы;
- документация;
- средства очистки;
- средства индивидуальной защиты;
- дополнительные аксессуары.
Добавление нового предмета после проектирования может потребовать перемещения уже размещённых элементов и полной переработки компоновки.
Разделите пространство на функциональные зоны
Удобный кейс строится не только вокруг формы предметов. Комплект лучше разделить на логические группы, связанные с порядком работы.
Крупный прибор, инструмент или устройство, ради которого формируется комплект.
Часто используемые предметы, которые должны извлекаться первыми.
Аккумуляторы, зарядные устройства и блоки питания.
Провода, шланги, удлинители и соединительные элементы.
Переходники, насадки, датчики и небольшие комплектующие.
Паспорт, инструкция, чек-лист и служебные документы.
Если сначала подключается блок питания, затем прибор, а после него датчики, такое же логическое расположение можно повторить внутри кейса.
Как правильно распределить вес
Тяжёлые предметы влияют не только на выбор материала, но и на баланс самого кейса. Неправильная компоновка может сделать переноску неудобной.
Тяжёлые предметы ближе к основанию
Основную массу лучше размещать в нижней части, где конструкция кейса имеет опору.
Центр тяжести ближе к середине
Слишком тяжёлая сторона делает чемодан неудобным и стремится развернуть его при переноске.
Учитывайте положение ручки
Баланс проверяется в том положении, в котором кейс действительно будут нести.
Разделяйте тяжёлое и хрупкое
Блок питания не должен располагаться так, чтобы он мог давить на датчик или оптику.
Увеличивайте перемычки
Около тяжёлых предметов требуется достаточно материала для сохранения формы.
Проверяйте кейс в сборе
Баланс оценивается только после установки всего комплекта.
Самый крупный предмет не всегда должен находиться строго в центре. Компоновка учитывает массу всех элементов, положение ручки и удобство доступа.
Располагайте предметы по частоте использования
Правильная компоновка должна сокращать лишние движения. Основные инструменты и аксессуары лучше размещать так, чтобы их можно было быстро достать и вернуть.
| Категория | Где размещать | Почему |
|---|---|---|
| Основной прибор | В центральной или хорошо доступной зоне | Он используется в большинстве рабочих операций |
| Часто используемый инструмент | Ближе к краю или верхней части | Его проще быстро извлекать |
| Кабели подключения | Рядом с соответствующим прибором | Снижается риск перепутать комплектующие |
| Запасные элементы | В отдельном отсеке | Они не мешают ежедневной работе |
| Редко используемые аксессуары | В глубине или отдельном модуле | Освобождается доступная зона |
| Документы | В плоском отсеке или кармане крышки | Бумаги не занимают объём основной части |
Инженер, монтажник или сервисный специалист лучше всего понимает, в каком порядке используются предметы конкретного комплекта.
Виды конструкций ложементов для кейсов
| Конструкция | Особенности | Подходящие задачи |
|---|---|---|
| Однослойная | Ячейки одной глубины в одном листе материала | Плоские предметы и простые комплекты |
| Многослойная | Несколько уровней и разная глубина ячеек | Приборы, инструмент и аксессуары разной высоты |
| Комбинированная | Контурные места и универсальные отсеки | Постоянный набор плюс изменяемые комплектующие |
| Модульная | Несколько съёмных блоков внутри одного кейса | Разделение комплекта по операциям |
| Двухуровневая | Нижний и верхний съёмные ложементы | Большой комплект при ограниченной площади |
| С мягкой подложкой | Плотная основа и мягкая контактная поверхность | Чувствительное оборудование и декоративные покрытия |
| С верхним прижимом | Дополнительный материал размещается в крышке | Ограничение вертикального перемещения |
| Съёмный | Вкладыш извлекается из кейса целиком | Перенос рабочей раскладки на стол или верстак |
Например, нижний уровень может содержать крупное оборудование, а верхний съёмный модуль — инструмент, датчики и часто используемые аксессуары.

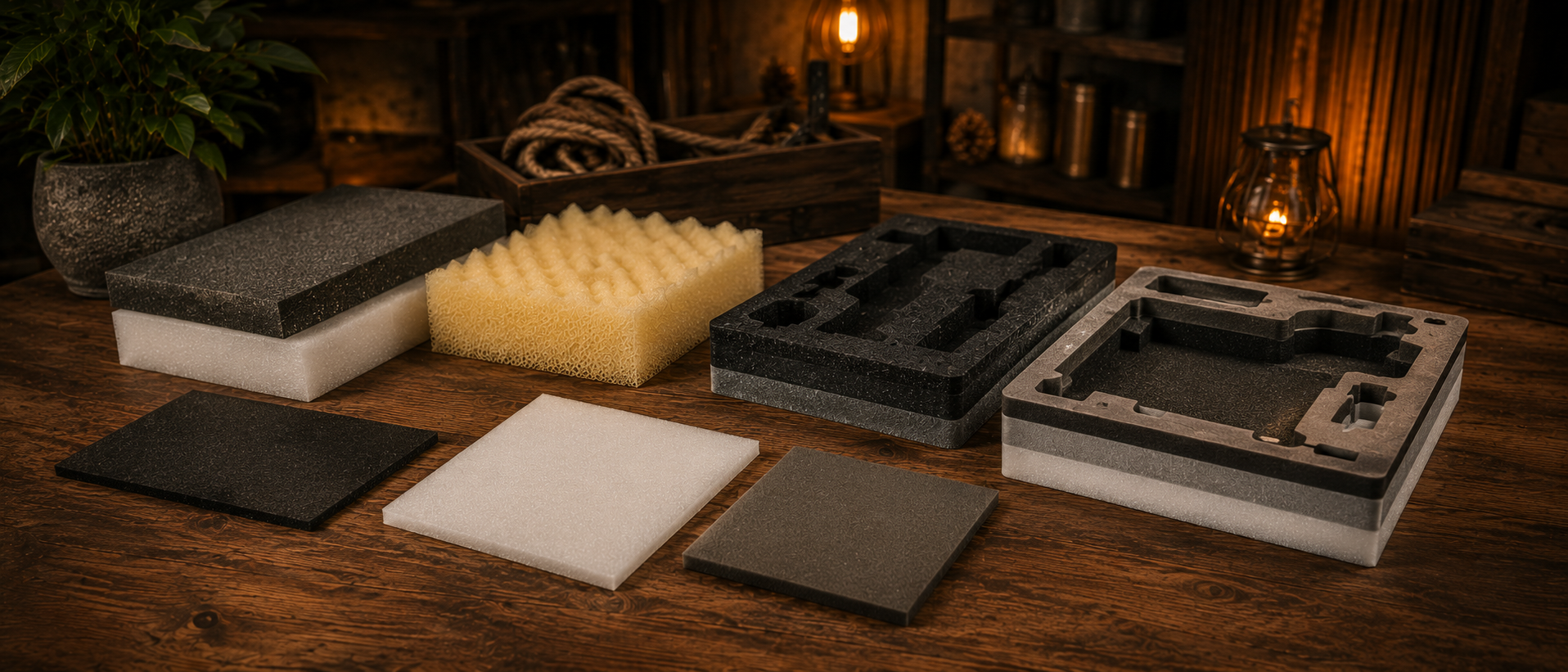

Из каких материалов делают ложементы для кейсов
Материал подбирается под массу предметов, условия перевозки, частоту использования и требуемый внешний вид.
| Материал | Основные свойства | Возможное применение | Что учитывать |
|---|---|---|---|
| EVA | Плотность, упругость, аккуратные контуры | Профессиональные и презентационные кейсы | Плотность, толщину и число слоёв |
| ППЭ | Лёгкость, упругость, закрытая структура | Техническая и транспортная упаковка | Массу комплекта и условия эксплуатации |
| Изолон | Небольшой вес и выбор цветов | Лёгкие предметы и демонстрационные наборы | Устойчивость краёв и требуемую жёсткость |
| Поролон | Мягкость и сжимаемость | Верхний прижим, мягкая подложка и лёгкое оборудование | Износ, загрязнение и постоянное сжатие |
| Пенополиуретан | Амортизация и мягкая фиксация | Оптика, приборы и чувствительная техника | Плотность и условия хранения |
| Комбинация материалов | Плотная основа и мягкие контактные зоны | Смешанные комплекты разной массы и чувствительности | Совместимость слоёв и качество соединения |
В одном кейсе необязательно использовать только один материал. Плотное основание можно сочетать с мягкими зонами под чувствительные поверхности.
Как организовать хранение кабелей и аксессуаров
Кабели часто занимают больше места, чем кажется, особенно если у них крупные разъёмы, блоки или жёсткие участки.
Фигурная ячейка
Подходит для кабеля, который всегда хранится одинаково сложенным.
Универсальный отсек
Используется, если длина кабелей или состав комплекта меняются.
Съёмный модуль
Кабели размещаются в отдельной вставке, которую можно достать целиком.
Каналы под провода
Применяются для коротких соединительных проводов и несъёмных кабелей.
Ячейки под разъёмы
Крупные коннекторы размещаются отдельно от основной петли кабеля.
Маркированные отсеки
Кабели можно разделить по назначению, длине или типу разъёма.
Разъёмы и блоки на проводах могут создавать давление на дисплеи, декоративные поверхности и чувствительные элементы оборудования.
Как использовать пространство крышки
Крышка кейса может участвовать в организации комплекта, но её возможности зависят от внутренней высоты и конструкции упаковки.
| Решение | Назначение | Что проверить |
|---|---|---|
| Мягкий верхний прижим | Ограничивает вертикальное перемещение | Усилие при закрывании и контактные зоны |
| Контурный вкладыш в крышке | Удерживает высокие или выступающие предметы | Совпадение верхнего и нижнего контуров |
| Карман для документов | Хранение инструкций, паспортов и чек-листов | Чтобы содержимое кармана не давило на оборудование |
| Панель для аксессуаров | Размещение лёгких инструментов и кабелей | Надёжность крепления при закрытой крышке |
| Пустая крышка | Свободное пространство над высокими предметами | Чтобы предметы не ударялись о внутреннюю поверхность |
Верхний прижим должен ограничивать перемещение, но не сдавливать дисплей, кнопку, оптику или другой чувствительный элемент.
Контрастные слои, подписи и маркировка
В ложемент можно добавить визуальные элементы, которые упрощают работу и помогают контролировать комплектность.
Контрастное дно
Цвет нижнего слоя становится заметным, когда предмет отсутствует.
Названия предметов
Подписи показывают, какой прибор или аксессуар относится к ячейке.
Нумерация
Ячейки связываются с перечнем комплекта, инструкцией или учётной системой.
Цветовое зонирование
Разные группы предметов можно визуально отделить друг от друга.
Логотип
На свободной поверхности можно разместить фирменное обозначение.
Номер комплекта
Маркировка помогает различать одинаковые кейсы разных сотрудников или подразделений.
Читаемость маркировки нужно проверить на выбранном цвете, фактуре и типе поверхности.

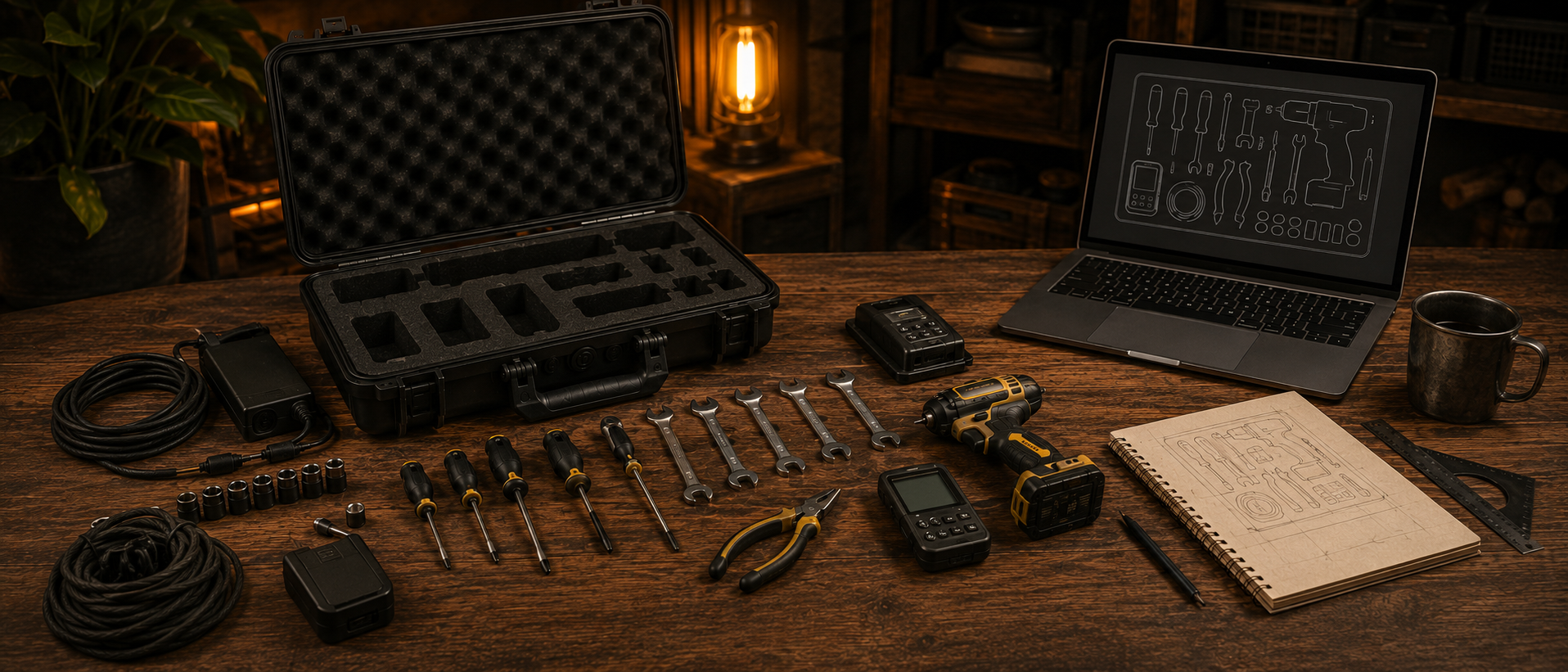

Этапы проектирования внутреннего пространства
- Соберите полный комплект Учитывайте основное оборудование, инструменты, кабели, питание, аксессуары и документацию.
- Измерьте кейс Зафиксируйте внутренние длину, ширину, глубину и высоту крышки.
- Снимите размеры предметов Измерьте максимальные габариты, массу, выступы и чувствительные элементы.
- Определите порядок работы Установите, какие предметы нужны первыми и какие используются редко.
- Разделите комплект на зоны Сгруппируйте оборудование, питание, кабели, инструмент и аксессуары.
- Распределите вес Тяжёлые предметы размещайте с учётом основания, ручки и общего баланса.
- Подберите материал Учитывайте массу, условия перевозки, частоту использования и внешний вид.
- Определите количество слоёв Разная высота предметов может потребовать многоуровневой конструкции.
- Добавьте выемки для пальцев Предметы должны удобно извлекаться из посадочных мест.
- Рассчитайте перемычки Между ячейками оставляется достаточно материала для сохранения формы.
- Подготовьте цифровой макет На нём показываются расположение, контуры, слои и маркировка.
- Изготовьте прототип Первый экземпляр проверяется с реальными предметами и конкретным кейсом.
- Проверьте кейс в работе Оцените извлечение, баланс, закрывание крышки и контроль комплектности.
- Утвердите финальную версию После внесения изменений макет запускается в серийное производство.
На тестовом экземпляре можно оценить баланс кейса, удобство порядка работы, доступность кабелей и фактическое усилие при закрывании крышки.
Типичные ошибки при организации кейса
Использованы внешние размеры
Вкладыш не учитывает толщину стенок, скругления и фурнитуру.
Не утверждён комплект
После разработки появляются новые кабели, насадки или аккумуляторы.
Игнорируется вес
Все тяжёлые предметы оказываются с одной стороны относительно ручки.
Нет функциональных зон
Предметы размещены компактно, но порядок работы остаётся неудобным.
Кабели лежат поверх оборудования
Разъёмы и блоки создают давление на корпус или экран.
Нет выемок для пальцев
Плоские предметы сложно достать из глубоких ячеек.
Слишком тонкие перемычки
Материал между предметами деформируется при эксплуатации.
Слишком плотная крышка
Верхний прижим сдавливает оборудование при закрывании.
Нет свободного отсека
Любой новый расходник невозможно добавить без изменения макета.
Серия запущена без прототипа
Ошибка компоновки повторяется во всех экземплярах.
Слишком компактная компоновка может привести к тонким перемычкам, неудобному извлечению и отсутствию места для будущих аксессуаров.
Чек-лист правильно организованного кейса
- все предметы комплекта учтены;
- ложемент соответствует внутренней форме кейса;
- вкладыш не изгибается и не выпирает;
- оборудование не перемещается в своих ячейках;
- предметы устанавливаются без чрезмерного усилия;
- все элементы удобно извлекаются;
- есть выемки для пальцев;
- тяжёлые предметы распределены равномерно;
- хрупкие детали отделены от тяжёлых;
- кабели не лежат поверх оборудования;
- разъёмы не перегибаются;
- часто используемые предметы находятся в доступных местах;
- пустые ячейки хорошо заметны;
- маркировка читается;
- перемычки сохраняют форму;
- крышка закрывается свободно;
- верхний прижим не давит на чувствительные зоны;
- кейс удобно нести за ручку;
- комплект проверен в реальном рабочем сценарии;
- прототип утверждён перед изготовлением партии.
Только после установки всех приборов, кабелей и аксессуаров можно оценить фактический баланс, высоту комплекта и удобство переноски.
Частые вопросы
Можно ли изготовить ложемент в готовый кейс?
Да. Для проектирования нужны внутренние размеры кейса, фотографии дна и крышки, а также данные о скруглениях, рёбрах, петлях и других выступах.
Как правильно расположить предметы внутри кейса?
Нужно учитывать массу, частоту использования, чувствительность предметов и порядок работы. Тяжёлые элементы размещают с учётом основания и ручки.
Нужно ли оставлять свободный отсек?
Свободный отсек полезен, если состав аксессуаров или расходных материалов может меняться. Для постоянного комплекта можно использовать контурные ячейки.
Какой материал лучше подходит для кейса?
Материал выбирается по массе предметов, условиям перевозки, частоте использования и требуемой жёсткости. Часто рассматривают EVA, ППЭ и комбинации материалов.
Можно ли сделать несколько уровней?
Да. Можно изготовить многослойный ложемент, съёмный верхний модуль или два отдельных уровня. Необходимо учитывать общую высоту кейса.
Как хранить кабели внутри кейса?
Для кабелей создают фигурные ячейки, универсальные отсеки, каналы или отдельные модули. Крупные разъёмы нужно учитывать отдельно.
Нужен ли мягкий слой в крышке?
Не всегда. Верхний прижим используют, если нужно ограничить вертикальное перемещение. Он не должен давить на хрупкие элементы.
Можно ли добавить логотип и подписи?
Да, при совместимости материала с технологией нанесения. Можно разместить названия, номера ячеек, логотип и служебные обозначения.
Нужно ли предоставлять сам кейс?
Для простого прямоугольного кейса могут быть достаточны точные размеры и фотографии. Упаковку сложной формы лучше предоставить для физической примерки.
Нужен ли прототип перед изготовлением партии?
Перед серийным производством прототип рекомендуется. Он позволяет проверить посадку предметов, баланс, закрывание крышки и удобство работы.
От чего зависит стоимость ложемента для кейса?
На стоимость влияют размеры, материал, количество слоёв, число предметов, сложность контуров, маркировка, прототип и тираж.
Заключение
Ложемент позволяет организовать внутреннее пространство кейса, чемодана или кофра под конкретный комплект оборудования, инструментов и аксессуаров.
При проектировании учитываются внутренние размеры упаковки, полный состав комплекта, масса предметов, частота использования и последовательность рабочих операций.
Пространство можно разделить на зоны основного оборудования, питания, кабелей, инструмента, аксессуаров и документации.
Конструкция может быть однослойной, многослойной, модульной, комбинированной или двухуровневой. Для изготовления применяются EVA, ППЭ, изолон, поролон, пенополиуретан и сочетания материалов.
Перед изготовлением партии желательно проверить прототип с полным комплектом: оценить посадку, баланс, удобство извлечения и закрывание крышки.
