Ложементы для инструментов: виды, материалы и преимущества
Инструментальный ложемент представляет собой вкладыш с индивидуальными посадочными местами для ручного, электрического, измерительного и специального инструмента. Он помогает организовать рабочий комплект, защищает содержимое от перемещения и позволяет быстро заметить отсутствие нужного предмета.

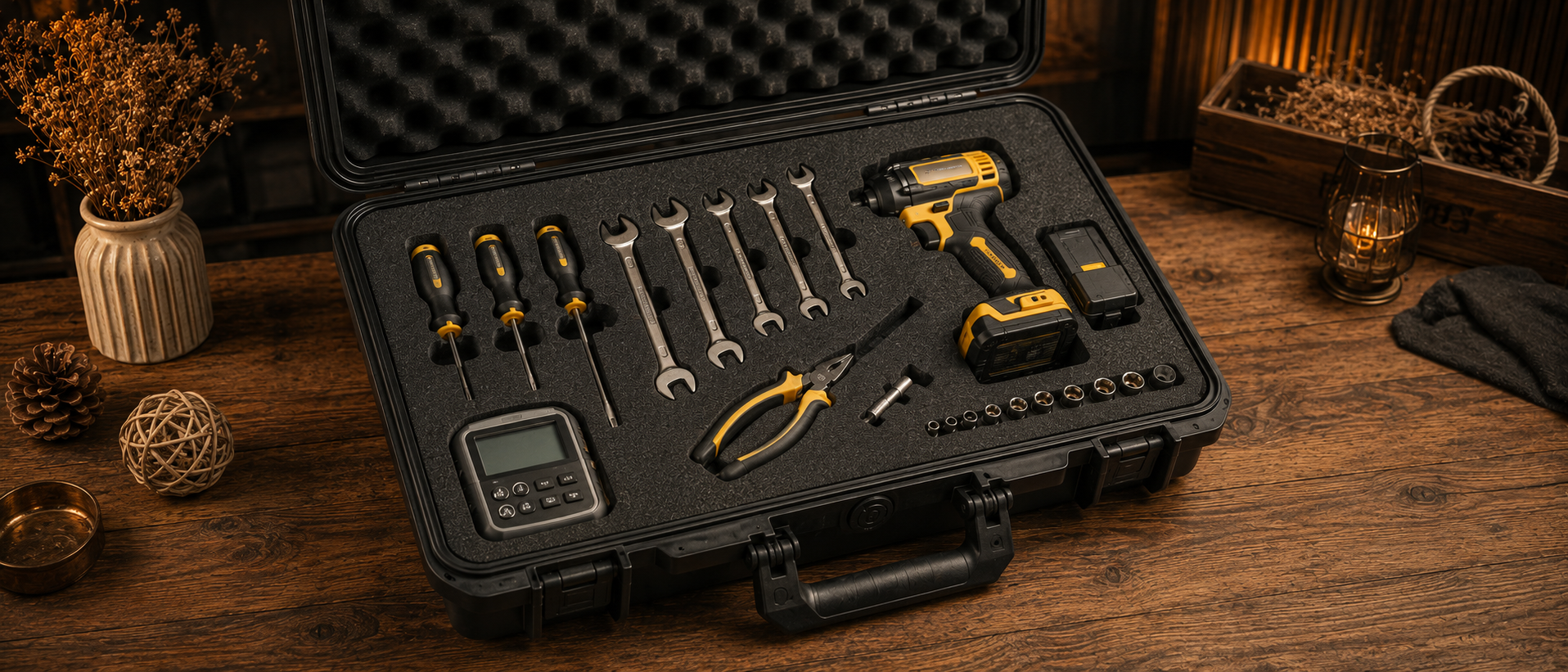

Что такое ложемент для инструментов
Ложемент для инструментов — это вкладыш из вспененного или другого подходящего материала, в котором подготовлены отдельные посадочные места под каждый элемент рабочего комплекта.
В ячейках можно разместить отвёртки, ключи, пассатижи, головки, измерительные приборы, электроинструмент, аккумуляторы, зарядные устройства, кабели и сменную оснастку.
В отличие от свободного хранения в коробке или ящике, каждый предмет находится в заранее определённом положении. Это упрощает поиск, контроль комплектности и подготовку набора к выездной работе.
Инструментальный ложемент проектируется под конкретный набор. Размеры ячеек, их глубина, расположение и плотность материала выбираются с учётом формы, массы и частоты использования каждого предмета.
Какие задачи решает инструментальный ложемент
Организация хранения
Каждый инструмент получает постоянное место, поэтому в ящике или кейсе сохраняется порядок.
Контроль комплектности
Пустая ячейка сразу показывает, какой предмет отсутствует после завершения работы.
Защита при перевозке
Инструменты меньше перемещаются, не ударяются друг о друга и о стенки упаковки.
Ускорение работы
Специалист быстро находит нужный инструмент и возвращает его в заранее определённое место.
Сохранение покрытия
Раздельное хранение уменьшает контакт между металлическими и окрашенными поверхностями.
Стандартизация комплектов
Одинаковые ложементы помогают формировать типовые наборы для бригад, мастеров и сервисных подразделений.
- инструменты перемешиваются;
- сложнее контролировать комплектность;
- поверхности соприкасаются;
- поиск занимает больше времени;
- содержимое перемещается при перевозке.
- у каждого предмета своё место;
- пустые ячейки хорошо заметны;
- инструменты разделены;
- комплект быстрее готовится к работе;
- снижается свободное перемещение.

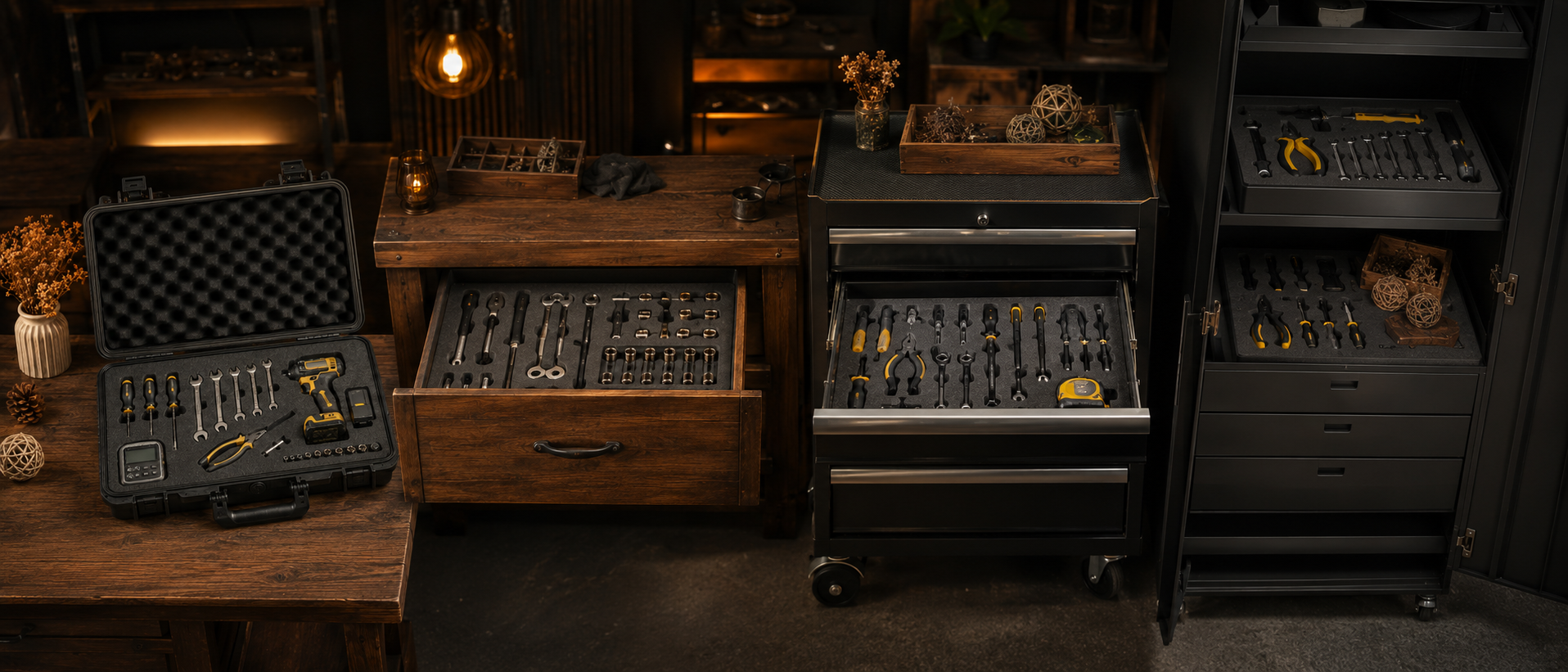

Виды ложементов по месту установки
Для переносных кейсов
Используются в пластиковых, металлических и комбинированных кейсах для выездных работ.
Для инструментальных ящиков
Устанавливаются в стационарные или переносные ящики, сундуки и контейнеры.
Для выдвижных ящиков
Размещаются в верстаках, шкафах и рабочих тумбах. Толщина подбирается с учётом высоты ящика.
Для инструментальных тележек
Применяются в автосервисах, мастерских, на производстве и в сборочных подразделениях.
Для шкафов и стеллажей
Используются для стационарного хранения комплектов и контроля наличия инструментов.
Для мобильных комплектов
Проектируются под наборы, которые регулярно перемещаются между объектами.
Виды инструментальных ложементов по конструкции
| Вид | Особенности | Подходящие задачи |
|---|---|---|
| Однослойный | Ячейки одной глубины в одном листе материала | Плоский ручной инструмент, ключи, отвёртки и линейки |
| Многослойный | Несколько соединённых слоёв с разными контурами | Электроинструмент, приборы и предметы разной высоты |
| Контурный | Посадочные места повторяют форму конкретных инструментов | Постоянные профессиональные комплекты |
| С универсальными ячейками | Прямоугольные или круглые отсеки с рабочим запасом | Расходники, крепёж и изменяемый состав набора |
| Комбинированный | Контурные ячейки совмещены со свободными отсеками | Инструменты, кабели, оснастка и расходные материалы |
| С верхним прижимом | Дополнительный мягкий слой располагается в крышке | Перевозка приборов и высоких предметов |
| Съёмный | Вкладыш можно извлекать из ящика или кейса | Быстрая замена рабочих комплектов |
| Модульный | Несколько отдельных блоков собираются в общей упаковке | Разделение набора по операциям или сотрудникам |
В одном кейсе могут использоваться фигурные ячейки под инструмент, универсальный отсек под кабели, контрастная подложка и мягкий верхний прижим в крышке.

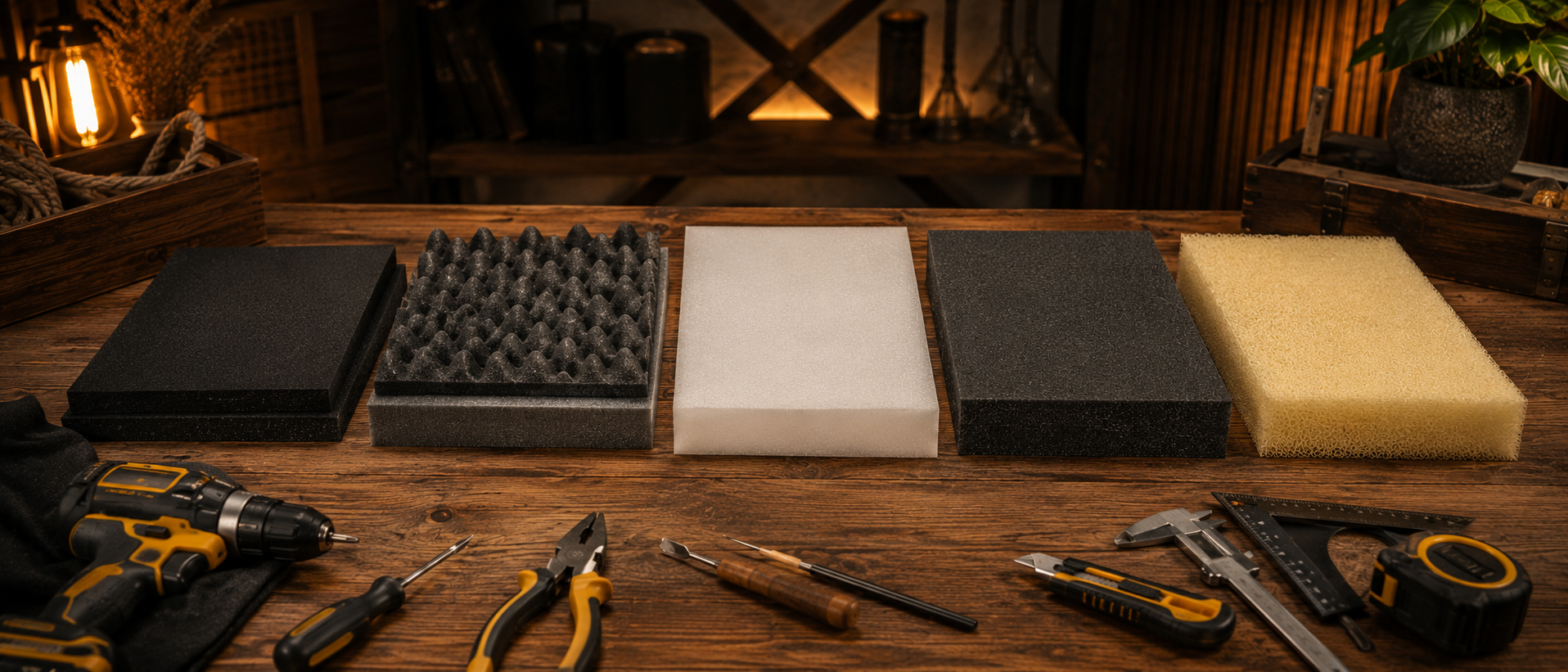

Из каких материалов изготавливают ложементы для инструментов
Материал подбирается по массе инструментов, частоте использования, условиям перевозки, требуемой жёсткости и внешнему виду комплекта.
| Материал | Основные свойства | Применение | Что учитывать |
|---|---|---|---|
| EVA | Плотность, упругость, аккуратный внешний вид | Профессиональные кейсы, ящики и тележки | Массу инструмента, толщину и число слоёв |
| ППЭ | Закрытая ячеистая структура, лёгкость и упругость | Технические наборы и транспортные вкладыши | Плотность, нагрузку и интенсивность работы |
| Изолон | Небольшая масса, широкий выбор цветов | Лёгкий инструмент и презентационные комплекты | Требуемую жёсткость и устойчивость краёв |
| Поролон | Мягкость, сжимаемость и амортизация | Верхние прижимы, лёгкие и хрупкие предметы | Износ, постоянное сжатие и загрязнение |
| Пенополиуретан | Амортизация и возможность мягкой фиксации | Приборы, измерительное оборудование и специальные кейсы | Плотность и условия эксплуатации |
| Пенополистирол | Жёсткость, небольшой вес | Транспортная упаковка и серийные технические наборы | Хрупкость материала и частоту использования |
| Комбинация материалов | Сочетание плотной основы и мягкой защитной части | Тяжёлые инструменты с чувствительными поверхностями | Совместимость слоёв и качество соединения |
Для тяжёлого ручного и электрического инструмента обычно требуется более плотная основа, чем для небольших отвёрток, измерительных щупов или аксессуаров.
Ложементы из EVA для инструментов
EVA часто используют для инструментальных ложементов, поскольку материал позволяет создавать аккуратные фигурные ячейки, многослойные конструкции и контрастные цветовые комбинации.
Упругая фиксация
Материал удерживает инструмент и частично восстанавливает форму после нагрузки.
Аккуратные контуры
В EVA можно создавать ячейки под отвёртки, ключи, приборы и электроинструмент.
Многослойность
Несколько листов позволяют получать разные глубины и размещать предметы на отдельных уровнях.
Контрастная подложка
Нижний цветной слой делает пустое посадочное место более заметным.
Презентационный вид
Готовый комплект выглядит организованно и подходит для профессионального использования.
Возможность маркировки
На поверхности можно размещать номера, названия, обозначения и логотипы при совместимости материала.
Для небольшого ручного инструмента и тяжёлого оборудования могут потребоваться разные характеристики. Материал выбирается после оценки массы, глубины ячеек и частоты эксплуатации.
Преимущества ложементов для инструментов
Быстрый визуальный контроль
Пустое место показывает, что инструмент не возвращён после выполнения работы.
Снижение беспорядка
Инструменты не складываются произвольно друг на друга и не перемешиваются.
Защита от смещения
Контурные ячейки уменьшают свободное перемещение предметов внутри упаковки.
Экономия рабочего времени
Сотруднику не приходится искать инструмент среди других предметов.
Разделение комплектов
Наборы можно формировать по профессиям, операциям, объектам или рабочим бригадам.
Единый стандарт хранения
Одинаковая компоновка упрощает обучение сотрудников и передачу комплектов.
Аккуратный внешний вид
Организованный комплект создаёт профессиональное впечатление при работе у заказчика.
Индивидуальная компоновка
В одном ложементе можно совместить инструменты разных размеров, кабели, приборы и оснастку.
Перед отправкой на объект сотрудник может быстро проверить комплект и убедиться, что все инструменты находятся на своих местах.
Для каких инструментов можно изготовить ложемент
| Категория | Примеры | Особенности проектирования |
|---|---|---|
| Ручной инструмент | Отвёртки, ключи, пассатижи, молотки | Учитывается длина, форма рукоятки и удобство извлечения |
| Торцевые головки | Головки, удлинители, трещотки и воротки | Требуется понятное расположение по размерам |
| Электроинструмент | Шуруповёрты, дрели, шлифмашины | Учитываются аккумуляторы, рукоятки и выступающие элементы |
| Измерительные приборы | Мультиметры, тестеры, уровни | Необходимо защищать дисплеи, кнопки и разъёмы |
| Электромонтажный инструмент | Клещи, стрипперы, обжимные инструменты | Важно учитывать раскрывающиеся рукоятки |
| Оснастка | Свёрла, биты, фрезы и насадки | Ячейки можно маркировать по типу и размеру |
| Диагностическое оборудование | Сканеры, датчики, щупы и адаптеры | Нужны зоны под кабели и разъёмы |
| Специальный инструмент | Приспособления, съёмники и калибры | Часто требуется сложный фигурный контур |
| Расходные материалы | Крепёж, наконечники и сменные элементы | Удобнее использовать универсальные отсеки |
Полный рабочий комплект может включать зарядное устройство, запасные аккумуляторы, переходники, инструкции и средства индивидуальной защиты. Для них предусматриваются отдельные зоны.

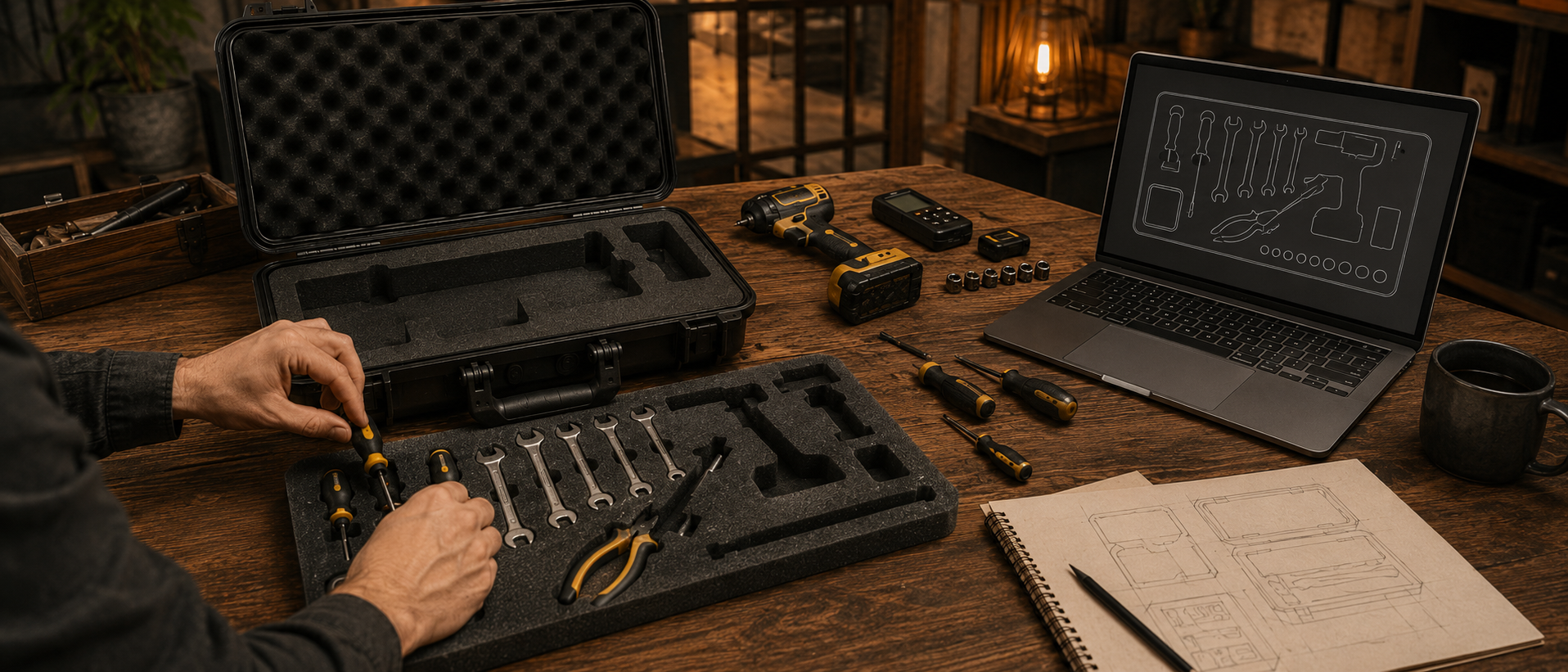

Как проектируется ложемент под инструменты
- Определяется полный состав комплекта Перечисляются инструменты, оснастка, аккумуляторы, кабели и дополнительные предметы.
- Снимаются размеры Измеряются максимальные длина, ширина и высота, а также рукоятки, кнопки и выступающие детали.
- Измеряется упаковка Фиксируются внутренние размеры кейса, ящика, тележки или выдвижной секции.
- Подбирается материал Учитываются масса, интенсивность использования, перевозка и внешний вид.
- Разрабатывается компоновка Часто используемые инструменты располагаются в доступных местах, а тяжёлые предметы — с учётом распределения нагрузки.
- Рассчитываются перемычки Между соседними ячейками оставляется достаточно материала для сохранения формы.
- Добавляются выемки для пальцев Они помогают доставать плоские, короткие и глубоко расположенные предметы.
- Создаётся цифровой макет Подготавливаются контуры, слои, маркировка и внешний размер вкладыша.
- Изготавливается прототип Проверяются посадка, глубина, удобство извлечения и соответствие упаковке.
- Запускается партия После утверждения прототипа изготавливается согласованное количество ложементов.
Добавление нового инструмента после подготовки макета может потребовать изменения расположения остальных предметов и переработки конструкции.
Контрастные слои, подписи и маркировка
Для инструментальных ложементов часто используют верхний слой тёмного цвета и контрастную нижнюю подложку. Когда инструмент отсутствует, цвет дна ячейки становится хорошо заметен.
Контрастное дно
Цветная подложка подчёркивает пустые ячейки и облегчает визуальную проверку.
Названия инструментов
Рядом с посадочными местами можно разместить названия или сокращённые обозначения.
Нумерация
Ячейки могут иметь номера, связанные с перечнем, инструкцией или учётной системой.
Фирменный логотип
На свободной поверхности можно разместить логотип, название подразделения или номер комплекта.
Размерные обозначения
Для головок, ключей и оснастки можно указать соответствующие размеры.
Служебная информация
Возможно размещение номера бригады, участка, кейса или внутреннего идентификатора.
Внешний вид и читаемость зависят от цвета, фактуры и состава поверхности. Перед изготовлением партии вариант нанесения желательно согласовать.
Как выбрать ложемент для инструментов
| Условие | Рекомендуемое решение |
|---|---|
| Небольшой набор ручного инструмента | Однослойный или двухслойный контурный ложемент |
| Инструменты разной высоты | Многослойная конструкция с несколькими уровнями |
| Частые выездные работы | Плотный вкладыш с надёжной фиксацией |
| Стационарный ящик верстака | Плоский ложемент с хорошей обзорностью сверху |
| Тяжёлый электроинструмент | Плотная основа, достаточная толщина и широкие перемычки |
| Хрупкий измерительный прибор | Комбинированный ложемент с защитой дисплея и мягкой опорой |
| Изменяемый состав набора | Контурные ячейки плюс универсальный свободный отсек |
| Быстрый контроль наличия | Контрастная нижняя подложка и маркировка |
| Несколько одинаковых бригад | Типовой серийный ложемент с единой компоновкой |
Лучший материал и конструкция определяются не только видом инструмента. Необходимо учитывать, как часто используется комплект, переносится ли он между объектами и в какой упаковке будет установлен.
Этапы изготовления ложемента для инструментов
- Получение технического задания Определяются состав набора, место установки, условия эксплуатации и требуемое количество.
- Замеры инструментов Фиксируются габариты, выступающие элементы, масса и рабочая конфигурация.
- Замеры кейса или ящика Используются внутренние размеры с учётом рёбер, скруглений и высоты крышки.
- Подбор материала Выбираются тип, плотность, толщина, цвет и количество слоёв.
- Разработка компоновки Инструменты распределяются по доступному пространству с учётом удобства работы.
- Подготовка макета Строятся контуры, выемки для пальцев, каналы и маркировка.

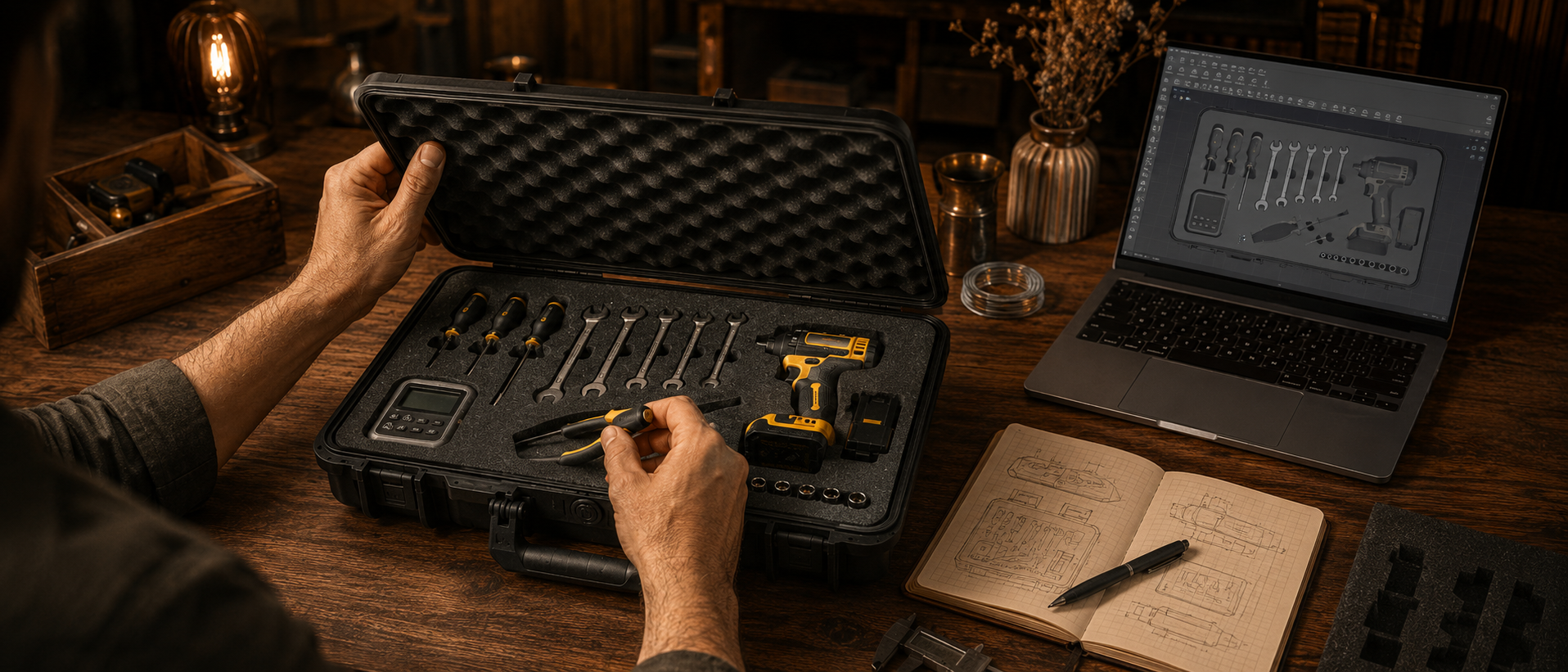

- Изготовление прототипа Первый экземпляр проверяется с реальными инструментами и упаковкой.
- Корректировка При необходимости изменяются зазоры, глубина, расположение и материал.
- Производство партии После согласования изготавливается необходимый тираж.
Тестовый экземпляр позволяет убедиться, что все инструменты помещаются, удобно извлекаются, а кейс или ящик свободно закрывается.
Типичные ошибки при заказе инструментального ложемента
Неполный состав набора
После проектирования обнаруживаются дополнительные аккумуляторы, кабели или насадки.
Неточные размеры
Ячейки создаются по приблизительным данным, и посадка получается неправильной.
Не учтены ручки и кнопки
Основной корпус помещается, но материал давит на выступающий элемент.
Слишком тонкие перемычки
Материал между близкими ячейками деформируется при ежедневной эксплуатации.
Неправильная глубина
Инструмент либо плохо фиксируется, либо становится неудобным для извлечения.
Не предусмотрены выемки
Плоский инструмент сложно достать из глубокой контурной ячейки.
Выбран слишком мягкий материал
Под тяжёлым инструментом ложемент проседает и теряет первоначальную форму.
Серия запущена без прототипа
Ошибка в одной ячейке повторяется во всех изготовленных экземплярах.
Внешний вид важен, но плотность и толщина должны соответствовать массе инструмента и предполагаемой нагрузке.
Эксплуатация и уход
- возвращайте каждый инструмент в соответствующую ячейку;
- удаляйте металлическую стружку, пыль и песок;
- не помещайте в ложемент сильно загрязнённые инструменты;
- не храните горячий инструмент сразу после работы;
- не допускайте контакта с неизвестными растворителями;
- проверяйте состояние тонких перемычек и краёв;
- не устанавливайте более тяжёлые предметы вместо предусмотренных;
- не меняйте расположение без проверки нагрузки;
- очищайте поверхность способом, подходящим для конкретного материала;
- просушивайте ложемент перед закрыванием кейса;
- при изменении состава комплекта заказывайте корректировку макета.
Перед использованием моющего или чистящего средства необходимо проверить, не повреждает ли оно поверхность, цвет и клеевое соединение слоёв.
Частые вопросы
Для каких инструментов можно изготовить ложемент?
Ложементы изготавливают для ручного, электрического, измерительного, диагностического и специального инструмента, а также для оснастки, аккумуляторов и кабелей.
Какой материал лучше подходит для инструментов?
Материал выбирается по массе инструмента, частоте использования и условиям перевозки. Для профессиональных комплектов часто рассматривают EVA и ППЭ.
Можно ли сделать ложемент в готовый кейс?
Да. Для проектирования нужны внутренние размеры кейса, фотографии его дна и крышки, а также данные о внутренних выступах и скруглениях.
Можно ли сделать ложемент для выдвижного ящика?
Да. Необходимо указать внутренние длину, ширину и доступную высоту ящика. Компоновка разрабатывается для обзора инструментов сверху.
Зачем нужна контрастная подложка?
Контрастное дно ячейки становится заметным, когда инструмент отсутствует. Это упрощает визуальную проверку комплектности.
Нужно ли предоставлять сами инструменты?
Для предварительного расчёта могут быть достаточны фотографии, размеры и чертежи. Для сложной геометрии и точной посадки физические образцы желательно предоставить.
Можно ли разместить кабели вместе с инструментами?
Да. Для кабелей создают отдельные отсеки или каналы. При проектировании учитываются размеры разъёмов, толщина и способ укладки.
Можно ли добавить названия и номера инструментов?
Да, при совместимости выбранного материала с технологией маркировки. Можно нанести названия, размеры, номера ячеек, логотип и служебные обозначения.
Нужен ли прототип перед изготовлением партии?
Перед серийным производством прототип рекомендуется. Он позволяет проверить посадку, глубину, материал и соответствие упаковке.
Можно ли сделать одинаковые ложементы для нескольких бригад?
Да. После утверждения прототипа можно изготовить серию одинаковых ложементов с единой компоновкой, маркировкой и составом комплекта.
От чего зависит стоимость инструментального ложемента?
На стоимость влияют размеры, материал, количество слоёв, число инструментов, сложность контуров, маркировка, прототип и объём партии.
Заключение
Ложементы для инструментов используются в кейсах, ящиках, тележках, верстаках и рабочих шкафах. Они помогают организовать хранение, уменьшить свободное перемещение предметов и контролировать комплектность.
Конструкция может быть однослойной, многослойной, контурной, модульной или комбинированной. Выбор зависит от размеров, формы и массы инструментов, а также от места установки.
Для производства применяются EVA, ППЭ, изолон, поролон, пенополиуретан и другие подходящие материалы. В одном изделии можно сочетать плотную основу, мягкую подложку и контрастный нижний слой.
Для точного расчёта необходимо предоставить фотографии и размеры инструментов, их массу, полный состав комплекта, внутренние габариты кейса или ящика и необходимое количество ложементов.
Перед изготовлением серии желательно проверить прототип, убедиться в правильной посадке, удобстве извлечения и соответствии упаковке.
