Ложементы для электроники и чувствительного оборудования
Электронные приборы, измерительная техника, оптика, датчики и лабораторное оборудование требуют более аккуратной фиксации, чем обычный ручной инструмент. Ложемент должен удерживать изделие, уменьшать его перемещение и не создавать опасного давления на дисплеи, кнопки, разъёмы и другие чувствительные элементы.

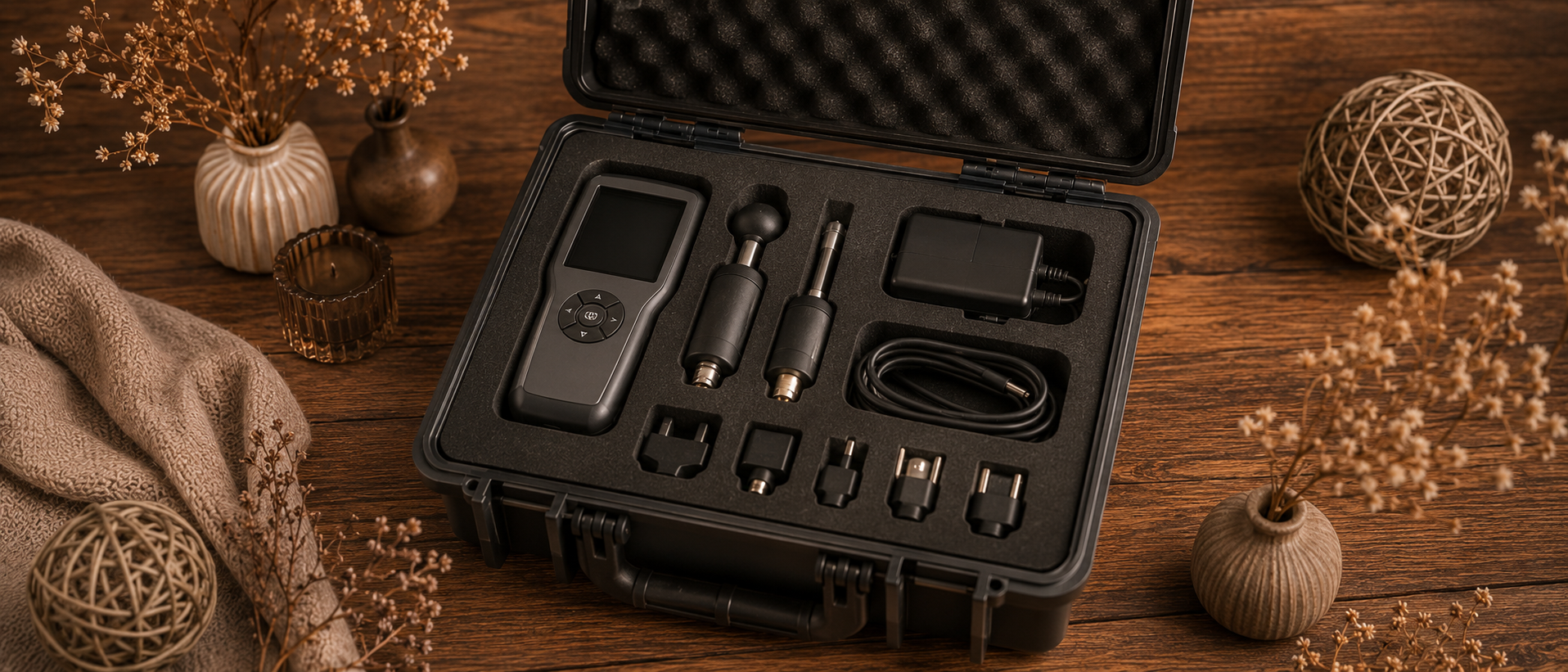

Что такое ложемент для электронного оборудования
Ложемент для электроники — это защитный вкладыш с индивидуальными посадочными местами под прибор, его комплектующие, кабели, блоки питания и другие элементы набора.
Вкладыш устанавливается в кейс, коробку, контейнер, ящик или транспортную упаковку. Его внешний контур соответствует внутреннему пространству упаковки, а внутренние ячейки — форме конкретного оборудования.
Основная задача такой конструкции — ограничить перемещение предметов, распределить нагрузку и исключить прямой контакт между отдельными компонентами.
Чувствительный прибор нельзя просто плотно зажать материалом со всех сторон. Контактные зоны выбираются так, чтобы удерживать прочные части корпуса и не давить на экран, клавиши, переключатели, оптику и выступающие разъёмы.
От каких воздействий защищает ложемент
Свободное перемещение
Посадочное место ограничивает перемещение прибора внутри кейса или коробки.
Контакт между предметами
Корпуса, датчики, блоки питания и аксессуары разделяются перегородками.
Вибрация при перевозке
Упругий материал частично поглощает колебания и уменьшает жёсткий контакт с упаковкой.
Удары о стенки кейса
Между оборудованием и корпусом упаковки остаётся защитный слой материала.
Царапины и потёртости
Раздельное хранение уменьшает соприкосновение металлических и окрашенных поверхностей.
Нарушение комплектности
Пустая ячейка показывает, какой датчик, кабель или переходник отсутствует.
- прибор перемещается внутри упаковки;
- кабели давят на корпус;
- аксессуары соприкасаются друг с другом;
- сложно контролировать комплектность;
- дисплей может контактировать с другими предметами.
- у каждого элемента своё место;
- чувствительные зоны остаются свободными;
- предметы разделены перемычками;
- комплект легко проверить;
- нагрузка передаётся на прочные части корпуса.
Общая защита зависит от сочетания вкладыша, корпуса кейса, замков, уплотнений и условий перевозки. Для тяжёлой транспортировки конструкцию необходимо оценивать целиком.

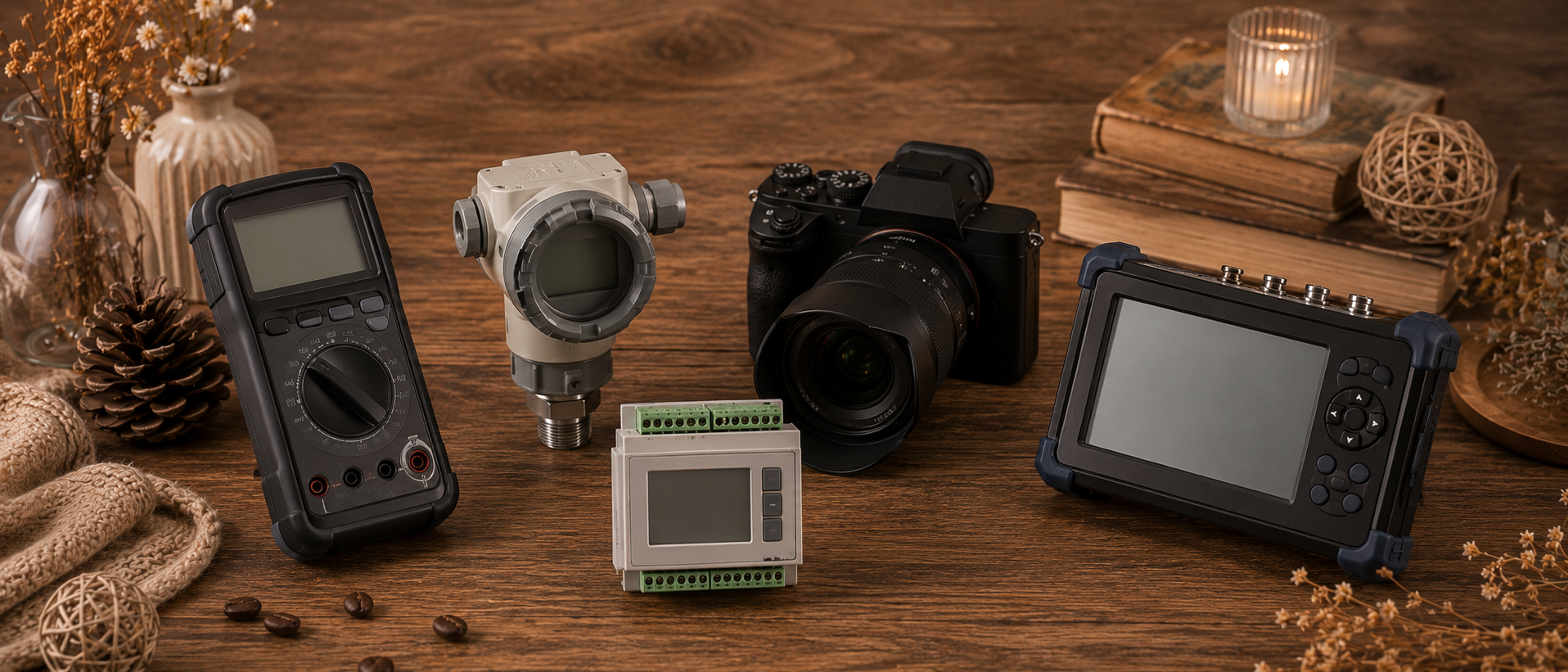

Для какого оборудования используют ложементы
| Категория | Примеры | Что учитывать |
|---|---|---|
| Измерительные приборы | Мультиметры, анализаторы, тестеры и регистраторы | Дисплеи, кнопки, щупы и разъёмы |
| Диагностическое оборудование | Сканеры, контроллеры, адаптеры и интерфейсные модули | Кабели, переходники и сменные блоки |
| Лабораторная техника | Портативные анализаторы, датчики и измерительные модули | Точность фиксации и защита чувствительных частей |
| Оптические приборы | Камеры, объективы, бинокли и оптические модули | Защита линз, колец и выступающих элементов |
| Геодезическое оборудование | Нивелиры, дальномеры, приёмники и контроллеры | Фиксация корпуса, аккумуляторов и креплений |
| Фото- и видеотехника | Камеры, объективы, мониторы и рекордеры | Разделение оптики, корпусов и кабелей |
| Датчики и преобразователи | Промышленные датчики, зонды и измерительные головки | Защита чувствительного наконечника |
| Печатные платы и модули | Электронные платы, контроллеры и блоки | Требования к защите от статического электричества |
| Медицинская электроника | Портативные приборы, датчики и диагностические модули | Условия очистки, хранения и внутренние требования заказчика |
| Демонстрационные образцы | Электронные компоненты, приборы и технические наборы | Защита плюс презентационный внешний вид |
Объектив лучше удерживать за прочную часть корпуса, измерительный прибор — за боковые стенки, а датчик с тонким наконечником требует отдельной защищённой полости.
Основные требования к ложементу для электроники
Надёжная фиксация
Прибор не должен свободно перемещаться внутри своей ячейки.
Отсутствие лишнего давления
Материал не должен нажимать на экран, клавиши, оптику и разъёмы.
Достаточная толщина
Между прибором и стенкой кейса должен сохраняться защитный слой.
Удобное извлечение
Предмет должен доставаться рукой без резкого усилия и вспомогательных инструментов.
Прочные перемычки
Материал между ячейками должен сохранять форму при ежедневной эксплуатации.
Совместимость с условиями
Материал подбирается с учётом температуры, влажности и загрязнений.
Контроль комплектности
Все датчики, щупы, адаптеры и переходники получают отдельные места.
Соответствие кейсу
Вкладыш должен ровно входить, а крышка — закрываться без опасного давления.
Лучше удерживать прибор за боковые стенки, рамку или основание, чем создавать нагрузку непосредственно на экран, линзу или орган управления.

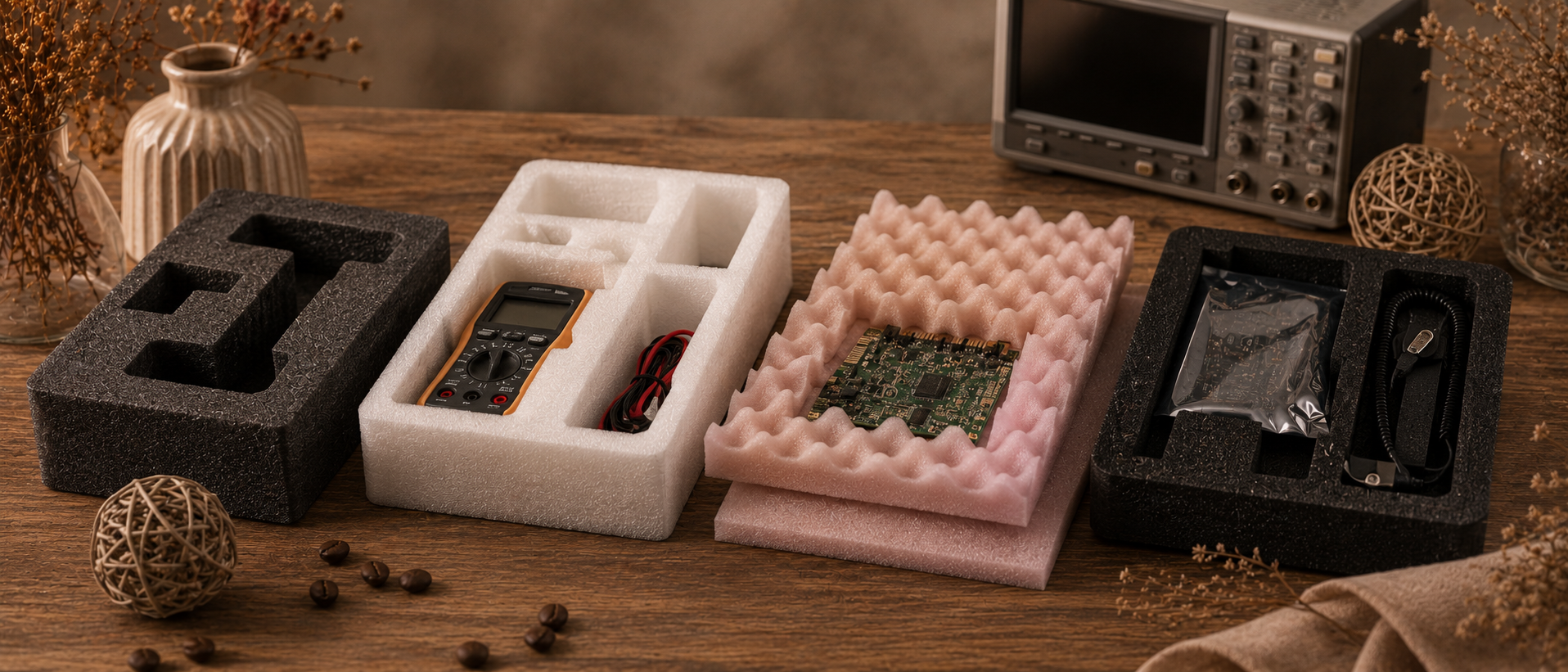

Материалы для защитных ложементов
Материал выбирается по массе оборудования, требуемой упругости, условиям перевозки и особенностям чувствительных поверхностей.
| Материал | Основные свойства | Возможное применение | Что проверить |
|---|---|---|---|
| EVA | Плотность, упругость, аккуратные контуры | Приборы, контроллеры, профессиональные комплекты | Плотность, контактные зоны и давление на корпус |
| ППЭ | Лёгкость, закрытая ячеистая структура, упругость | Технические и транспортные вкладыши | Марку, плотность и условия эксплуатации |
| Изолон | Небольшой вес, разные цвета | Лёгкая электроника и презентационные комплекты | Толщину и устойчивость тонких краёв |
| Поролон | Мягкость и сжимаемость | Верхний прижим, мягкая подложка, лёгкие изделия | Постоянное сжатие, загрязнение и износ |
| Пенополиуретан | Амортизация и мягкая фиксация | Оптика, приборы и чувствительные корпуса | Плотность, толщину и условия хранения |
| Комбинированная конструкция | Плотная основа плюс мягкие контактные зоны | Тяжёлые приборы с хрупкими элементами | Совместимость материалов и качество соединения |
| Специальный ESD-материал | Контролируемые электрические свойства | Электронные платы и компоненты, чувствительные к статике | Документацию, требуемые параметры и весь комплекс ESD-защиты |
Не существует одного материала, одинаково подходящего для любого оборудования. Плотный вкладыш хорошо удерживает тяжёлый прибор, но в отдельных контактных зонах может потребоваться более мягкая опора.
Виды конструкций ложементов для электроники
| Конструкция | Особенности | Подходящие задачи |
|---|---|---|
| Однослойная | Ячейки одной глубины в одном листе | Плоские модули, датчики и небольшие аксессуары |
| Многослойная | Несколько уровней с разной глубиной | Приборы сложной формы и комплекты разных размеров |
| С мягкой нижней подложкой | Плотный контур совмещён с более мягким дном | Дисплеи, окрашенные поверхности и чувствительные корпуса |
| С верхним прижимом | В крышке располагается дополнительный мягкий слой | Ограничение вертикального перемещения при перевозке |
| Модульная | Несколько отдельных блоков внутри одного кейса | Разделение прибора, датчиков и комплектующих |
| С универсальными отсеками | Свободные зоны дополняют контурные ячейки | Кабели, расходники и изменяемые аксессуары |
| Комбинированная | Несколько материалов и типов посадочных мест | Сложные профессиональные комплекты |
| ESD-исполнение | Применяются специальные материалы и согласованные меры защиты | Платы, электронные модули и чувствительные компоненты |
В одном кейсе можно использовать плотную основу, мягкую подложку под прибор, отдельный модуль для датчиков и свободный отсек для кабелей и документации.

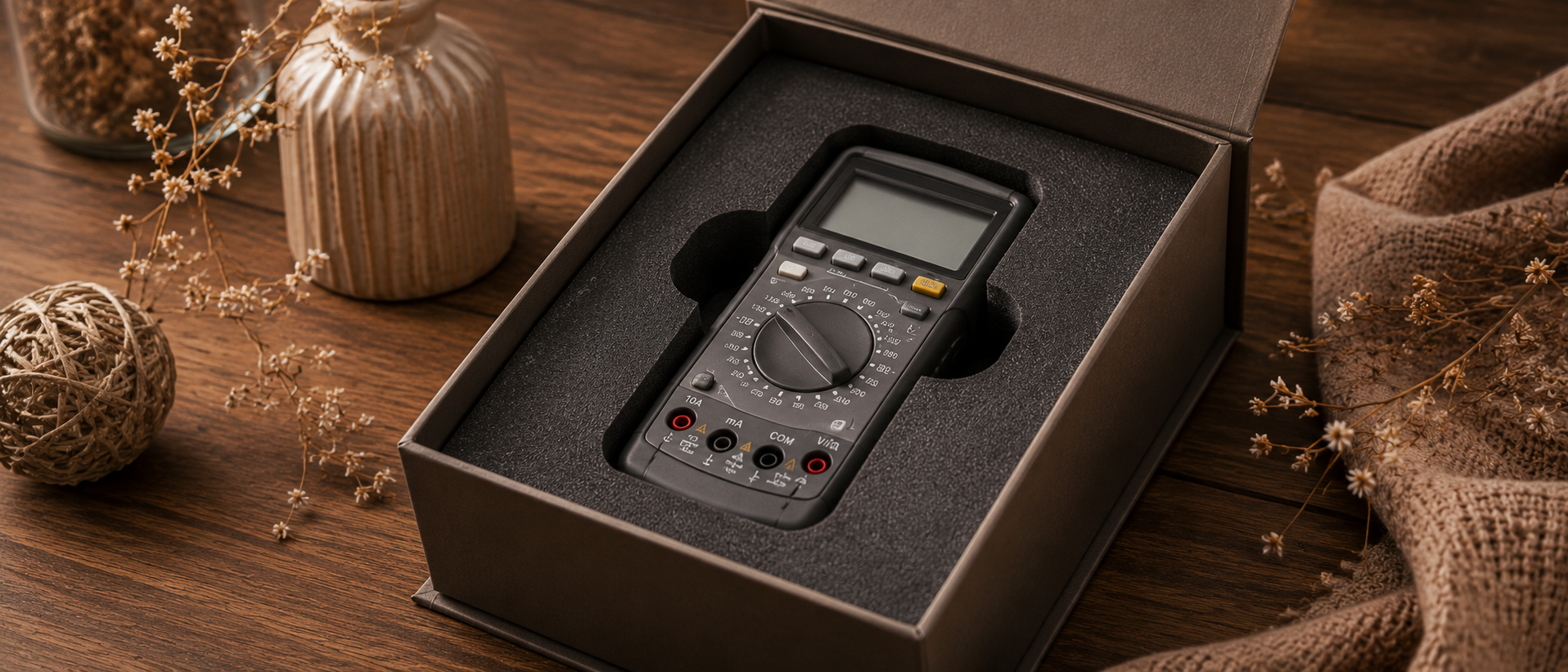

Как защищают дисплеи, кнопки, оптику и разъёмы
Уязвимые части оборудования не должны становиться основными точками фиксации. При проектировании вокруг них создаются свободные или облегчённые зоны.
Дисплеи
Экран не должен упираться в дно ячейки или верхний прижим.
Кнопки и переключатели
Материал не должен постоянно нажимать на подвижный орган управления.
Разъёмы
Выступающие коннекторы требуют отдельного пространства и защиты от бокового давления.
Линзы и оптика
Оптические поверхности не должны касаться материала ложемента.
Щупы и зонды
Тонкий наконечник размещается в отдельном канале без бокового изгиба.
Вентиляционные решётки
Тонкие элементы корпуса могут деформироваться от постоянного давления.
Слишком толстый слой в крышке может давить на экран или органы управления. Прижим должен ограничивать перемещение, а не деформировать оборудование.
Антистатические требования и ESD-защита
Электронные платы, открытые компоненты и отдельные чувствительные модули могут требовать защиты от электростатического разряда.
Обычный вспененный материал нельзя автоматически считать антистатическим или токопроводящим. Для таких задач применяются специальные материалы с подтверждёнными характеристиками.
Специальный ложемент может быть только одним элементом защиты. Также могут учитываться упаковка, заземление, рабочее место, одежда персонала, правила обращения и внутренние требования предприятия.
| Вопрос | Что необходимо уточнить |
|---|---|
| Что хранится | Закрытый прибор, печатная плата, микросхема или открытый модуль |
| Какие требования действуют | Внутренний стандарт, техническое задание или требования службы качества |
| Какие свойства нужны | Антистатическое, рассеивающее или иное специальное исполнение |
| Нужна ли документация | Паспорт, протокол или подтверждение характеристик материала |
| Как используется комплект | Хранение, внутренняя логистика или внешняя перевозка |
| С чем контактирует компонент | Поверхность платы, корпус, разъёмы или защитная упаковка |
Чёрный, розовый или любой другой цвет сам по себе не доказывает наличие требуемых электрических характеристик. Ориентироваться нужно на документацию конкретного материала.
Как размещают кабели, блоки питания и аксессуары
Электронный комплект редко состоит только из одного прибора. Обычно в упаковке находятся зарядные устройства, кабели, датчики, переходники, аккумуляторы и документация.
Кабели
Хранятся в свободном отсеке, фигурной ячейке или отдельном съёмном модуле.
Блоки питания
Размещаются отдельно от дисплеев, оптики и лёгких датчиков.
Аккумуляторы
Получают отдельные ячейки, исключающие свободное перемещение внутри упаковки.
Датчики
Корпус и чувствительный наконечник могут фиксироваться по-разному.
Переходники
Небольшие элементы размещаются в отдельных маркированных ячейках.
Документация
Для инструкции, паспорта или сертификата предусматривается плоский отсек.
Тяжёлый блок питания не следует размещать так, чтобы при переноске он мог давить на датчик, объектив или основной прибор.
Роль кейса, крышки и верхнего прижима
Ложемент работает совместно с внешней упаковкой. Поэтому при проектировании оцениваются не только размеры вкладыша, но и конструкция самого кейса.
| Элемент | Что проверить |
|---|---|
| Дно кейса | Ровность, рёбра жёсткости, крепёж и выступы |
| Боковые стенки | Уклон, скругления и фактическую полезную ширину |
| Крышка | Внутреннюю высоту, карманы, рёбра и существующую подкладку |
| Верхний прижим | Толщину, площадь контакта и усилие при закрывании |
| Петли и замки | Внутренние выступы, которые уменьшают пространство |
| Общая высота комплекта | Возможность закрыть кейс без давления на оборудование |
Толщина стенок, скругления, рёбра и элементы крышки уменьшают фактическое пространство, доступное для оборудования и ложемента.
Как проектируют ложемент для чувствительного оборудования
- Определяют полный состав комплекта Учитываются основной прибор, датчики, блоки питания, кабели, переходники и документация.
- Изучают оборудование Фиксируются размеры, масса, положение дисплеев, кнопок, разъёмов и хрупких элементов.
- Измеряют кейс Используются внутренние размеры с учётом скруглений, рёбер и высоты крышки.
- Определяют безопасные контактные зоны Выбираются участки корпуса, через которые можно надёжно фиксировать прибор.
- Подбирают материал Оцениваются плотность, упругость, толщина и специальные требования.
- Разрабатывают компоновку Тяжёлые предметы отделяются от лёгких и чувствительных, а часто используемые элементы остаются доступными.
- Рассчитывают глубину Прибор должен удерживаться, но оставаться удобным для извлечения.
- Добавляют защитные зоны Вокруг дисплеев, кнопок, линз и разъёмов оставляется свободное пространство.
- Создают цифровой макет Подготавливаются внешние контуры, ячейки, слои, каналы и маркировка.
- Изготавливают прототип Первый экземпляр проверяется с реальным оборудованием и конкретным кейсом.
- Корректируют конструкцию При необходимости изменяются зазоры, глубина, контактные зоны и материал.
- Запускают серийную партию Производство начинается после утверждения проверенного прототипа.
По фотографии или чертежу не всегда можно оценить фактическую жёсткость корпуса, выступ кнопок, удобство захвата и допустимые точки контакта.

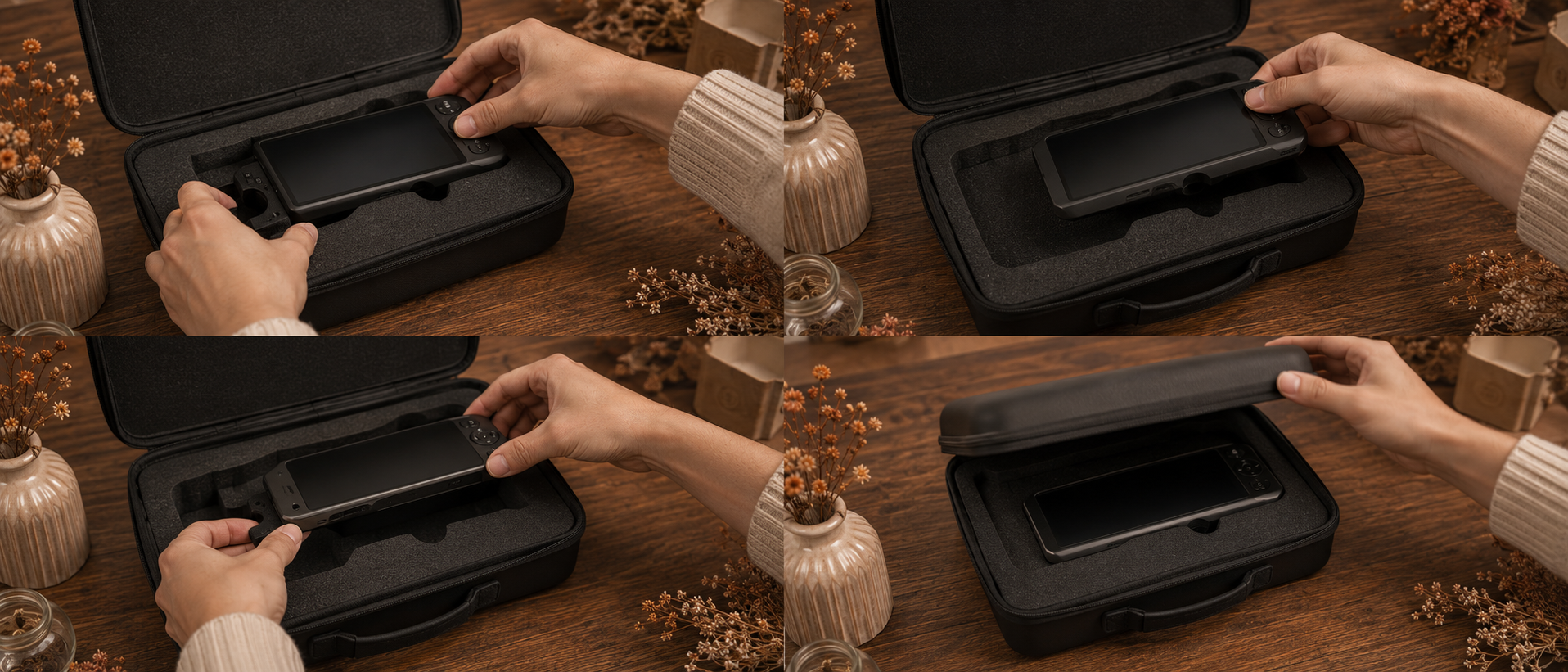

Что проверяют на прототипе
Плотность посадки
Прибор не перемещается, но устанавливается без чрезмерного усилия.
Безопасность дисплея
Экран не контактирует с дном, стенками или верхним прижимом.
Свобода кнопок
Материал не нажимает на переключатели и органы управления.
Защита разъёмов
Коннекторы не испытывают бокового или вертикального давления.
Удобство извлечения
Прибор можно достать за прочную часть корпуса без рывков.
Закрывание кейса
Крышка закрывается без опасного сжатия оборудования.
Укладка кабелей
Провода помещаются без чрезмерного изгиба и давления на разъёмы.
Сохранность перемычек
Тонкие участки не деформируются при установке компонентов.
Ошибка в контактной зоне или глубине ячейки может повториться во всех экземплярах. Прототип позволяет исправить её до запуска основного производства.
Как выбрать конструкцию ложемента
| Условие | Возможное решение |
|---|---|
| Один небольшой прибор | Контурная ячейка с защитой чувствительных зон |
| Комплект разных размеров | Многослойный ложемент с несколькими глубинами |
| Тяжёлый прибор с дисплеем | Плотная основа, мягкая подложка и свободная зона под экраном |
| Оптика | Фиксация по корпусу без контакта с линзами |
| Много кабелей | Отдельный универсальный отсек или съёмный модуль |
| Частая выездная работа | Упругая фиксация, прочные перемычки и верхний прижим |
| Нужен контроль комплектности | Контрастная подложка, нумерация и подписи |
| Открытые платы и компоненты | Специальное ESD-решение по техническим требованиям заказчика |
| Несколько одинаковых комплектов | Прототип и последующая серийная партия |
Выбор материала начинается не с цвета и внешнего вида, а с анализа массы, геометрии, уязвимых зон и условий эксплуатации оборудования.
Типичные ошибки при заказе ложемента
Давление на дисплей
Экран используется как опорная точка или касается крышки.
Зажатые кнопки
Стенка ячейки постоянно нажимает на переключатель.
Не учтены разъёмы
Контур построен только по основному корпусу без выступающих коннекторов.
Слишком жёсткая посадка
Прибор приходится вдавливать в ячейку с большим усилием.
Слишком свободная ячейка
Оборудование перемещается и ударяется о стенки ложемента.
Кабели лежат на приборе
Тяжёлые разъёмы и блоки создают давление на корпус или экран.
Неподтверждённый ESD-материал
Обычный пеноматериал ошибочно считается антистатическим по цвету.
Производство без прототипа
Ошибочная контактная зона повторяется во всей партии.
На снимке невозможно точно понять, с каким усилием входит прибор, насколько сжимается материал и давит ли верхний слой на чувствительную поверхность.
Что предоставить для расчёта
- полный перечень приборов и комплектующих;
- фотографии оборудования с нескольких сторон;
- точные размеры каждого предмета;
- вес основного прибора и тяжёлых аксессуаров;
- расположение дисплеев, кнопок и разъёмов;
- перечень зон, на которые нельзя давить;
- внутренние размеры кейса или коробки;
- фотографии дна, стенок и крышки упаковки;
- количество кабелей, датчиков и переходников;
- размеры разъёмов и блоков питания;
- условия хранения и перевозки;
- требования к материалу;
- необходимость ESD-исполнения;
- технические требования к электрическим свойствам материала;
- необходимость маркировки;
- количество ложементов;
- чертежи или 3D-модели;
- физические образцы для проверки посадки;
- необходимость изготовления прототипа.
Информация о чувствительных зонах помогает заранее определить, где материал может касаться корпуса, а где необходимо оставить свободное пространство.
Частые вопросы
Для какой электроники можно изготовить ложемент?
Ложементы изготавливают для измерительных приборов, датчиков, контроллеров, фото- и видеотехники, оптики, диагностического и лабораторного оборудования.
Как ложемент защищает электронный прибор?
Он ограничивает перемещение, разделяет отдельные предметы и создаёт слой материала между оборудованием и стенками упаковки.
Можно ли сделать ячейку так, чтобы она не давила на дисплей?
Да. Прибор фиксируется за прочные части корпуса, а над дисплеем создаётся свободная зона без прямого давления.
Какой материал лучше подходит для электроники?
Материал выбирается по массе, форме прибора, условиям перевозки и чувствительности поверхностей. Иногда используется сочетание плотной основы и мягкой подложки.
Является ли обычный EVA антистатическим?
Не обязательно. Антистатические и другие электрические характеристики должны подтверждаться документацией конкретного материала.
Можно ли изготовить ESD-ложемент?
Для такого проекта необходимо предоставить точные требования к материалу и его характеристикам. ESD-ложемент рассматривается как часть общей системы защиты.
Можно ли хранить кабели в том же кейсе?
Да. Для кабелей создают отдельные отсеки или модули, чтобы разъёмы не давили на основной прибор.
Нужно ли предоставлять сам прибор?
Для предварительного расчёта могут быть достаточны фотографии, размеры, чертежи или 3D-модель. Для точной посадки физический образец желательно предоставить.
Можно ли изготовить ложемент в готовый кейс?
Да. Для этого нужны внутренние размеры, фотографии дна и крышки, а также информация о рёбрах, выступах и существующем уплотнителе.
Нужен ли верхний поролон в крышке?
Не всегда. Верхний прижим используют, когда нужно ограничить вертикальное перемещение. Его толщина и контактные зоны должны быть рассчитаны.
Нужен ли прототип перед изготовлением партии?
Да, прототип особенно важен для чувствительного оборудования. Он позволяет проверить посадку, давление, контактные зоны и закрывание кейса.
От чего зависит стоимость такого ложемента?
На стоимость влияют размеры, материал, количество слоёв, сложность формы, число компонентов, специальные требования, прототип и тираж.
Заключение
Ложементы для электроники применяются для хранения и перевозки измерительных приборов, датчиков, контроллеров, оптики, фото- и видеотехники и другого чувствительного оборудования.
Их основная задача — ограничить перемещение, разделить компоненты и исключить опасное давление на дисплеи, кнопки, линзы и разъёмы.
Для изготовления могут применяться EVA, ППЭ, изолон, поролон, пенополиуретан и комбинации материалов. Для задач с ESD-требованиями используются специальные материалы с подтверждёнными характеристиками.
Конструкция может включать несколько слоёв, мягкую нижнюю подложку, верхний прижим, отдельные модули и универсальные отсеки для кабелей.
Для расчёта необходимо предоставить фотографии и размеры оборудования, его массу, расположение чувствительных элементов, внутренние размеры кейса, полный состав комплекта и необходимое количество ложементов.
Перед изготовлением партии рекомендуется проверить прототип с реальными приборами, кабелями и упаковкой.
