Как правильно снять размеры изделия для изготовления ложемента
Для проектирования ложемента нужно знать максимальные длину, ширину и высоту предмета, размеры ручек, разъёмов и других выступов, а также внутренние габариты коробки или кейса. Все значения лучше передавать в миллиметрах, дополняя их фотографиями с нескольких сторон.
Почему точные размеры важны для ложемента
Посадочное место должно повторять форму предмета, удерживать его внутри упаковки и при этом позволять удобно доставать изделие.
Если размеры занижены, предмет может не войти в ячейку. Если размеры завышены, он будет перемещаться, ударяться о края и хуже защищаться при перевозке.
Передавайте фактические размеры изделия без самостоятельно добавленного запаса. Рабочие зазоры определяются при проектировании с учётом материала ложемента, формы предмета и требуемой фиксации.
Какие инструменты понадобятся
Штангенциркуль
Подходит для небольших деталей, точного измерения толщины, диаметра, пазов и выступающих элементов.
Металлическая линейка
Удобна для плоских и сравнительно небольших изделий с прямыми сторонами.
Рулетка
Используется для крупных предметов, чемоданов, ящиков и внутреннего пространства кейсов.
Угольник
Помогает определить максимальные размеры предмета с неровными краями и выступающими элементами.
Весы
Масса не относится к геометрическим размерам, но помогает подобрать плотность и толщину материала.
Бумага и маркер
Позволяют подписать предметы, связать фотографии с таблицей размеров и избежать путаницы.
Не стоит измерять небольшой разъём широкой рулеткой, а крупный кейс — коротким штангенциркулем. Неподходящий инструмент увеличивает погрешность.
Как подготовить изделия к измерению
- Соберите полный комплект Разложите основные изделия, аккумуляторы, кабели, насадки, документы и запасные элементы.
- Определите рабочую конфигурацию Решите, будет ли прибор храниться с установленной ручкой, аккумулятором, объективом или другой съёмной деталью.
- Очистите предметы Грязь, стружка и налипшие материалы могут мешать точному измерению.
- Присвойте каждому предмету номер Этот номер должен повторяться на фотографиях, в списке размеров и в описании комплекта.
- Выберите положение хранения Изделие можно разместить горизонтально, вертикально или на боку. Измерения должны соответствовать выбранной ориентации.
- Подготовьте ровную поверхность Стол должен быть устойчивым и достаточно большим, чтобы предмет не выступал за его края.
Шуруповёрт с аккумулятором и без аккумулятора — это две разные формы. До измерения необходимо решить, в каком состоянии предмет будет храниться в ложементе.

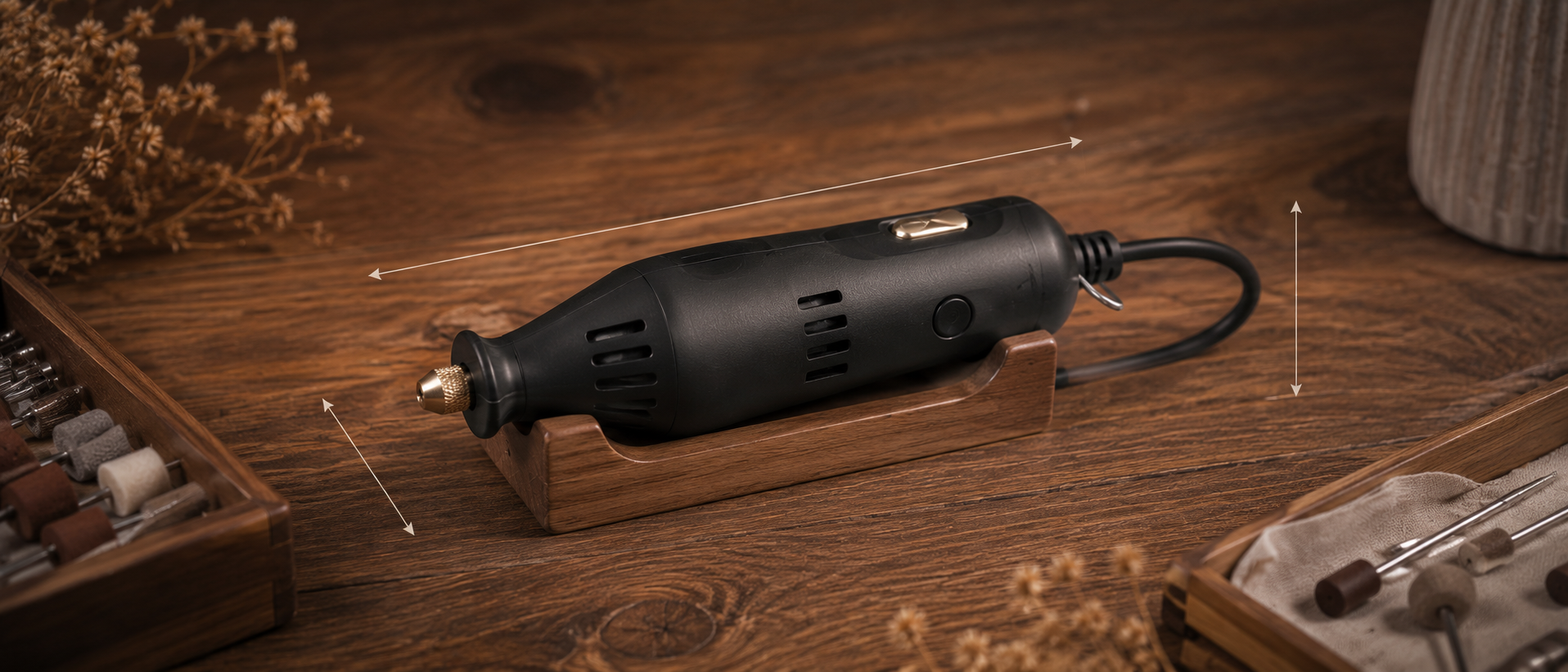

Как измерить длину, ширину и высоту
Для проектирования передаются максимальные внешние размеры предмета. Измерение выполняется по крайним точкам, а не только по основному корпусу.
| Размер | Как измерять | Что учитывать |
|---|---|---|
| Длина | От крайней левой до крайней правой точки в выбранном положении | Ручки, носики, крепления и выступы |
| Ширина | Между наиболее удалёнными боковыми точками | Кнопки, зажимы, выступающие части корпуса |
| Высота | От нижней опорной точки до самого высокого элемента | Рукоятки, экраны, органы управления и установленные детали |
| Толщина | Для плоских изделий измеряется отдельно | Неровности, накладки и крепёж |
При сложной форме полезно мысленно поместить предмет в прямоугольный параллелепипед. Его максимальные длина, ширина и высота становятся основными габаритами.
Как измерить ручки, кнопки, разъёмы и другие выступы
Выступающие элементы могут определять фактический размер предмета и положение его внутри ячейки. Их необходимо описывать отдельно.
Ручки
Измеряются общая длина, ширина, высота и расстояние от ручки до основного корпуса.
Кнопки и переключатели
Нужно указать, насколько элемент выступает и допустимо ли касание материала.
Разъёмы
Измеряются ширина, высота и выступ. Также указывается, подключается ли кабель при хранении.
Ножки и опоры
Важно измерить их высоту и расположение, поскольку предмет может опираться не всей поверхностью.
Крючки и зажимы
Указывается максимальный вылет, направление выступа и возможность его складывания.
Экраны и оптика
Необходимо отметить, что на эту поверхность нельзя создавать давление или жёсткий контакт.
Предмет может помещаться в прямоугольный контур, но внутри ячейки материал не должен нажимать на кнопку, дисплей или подвижный переключатель.
Как измерить круглые и цилиндрические предметы
Для круглых деталей часто важны не длина и ширина, а диаметр, высота и форма отдельных участков.
| Предмет | Какие размеры нужны | Дополнительная информация |
|---|---|---|
| Цилиндр | Диаметр и общая длина | Одинаков ли диаметр по всей длине |
| Коническая деталь | Минимальный и максимальный диаметры, общая длина | Направление установки в ячейке |
| Рукоятка | Диаметр или ширина в нескольких точках | Наличие ограничителя или расширения |
| Катушка | Внешний диаметр, ширина и размер центрального отверстия | Нужно ли фиксировать ось или край |
| Банка или флакон | Диаметр корпуса, высота и диаметр крышки | Выступает ли крышка за основной корпус |
Внешне цилиндрический предмет может иметь расширение, сужение или овальную форму. Измеряйте наиболее широкую часть и отдельно отмечайте изменение профиля.

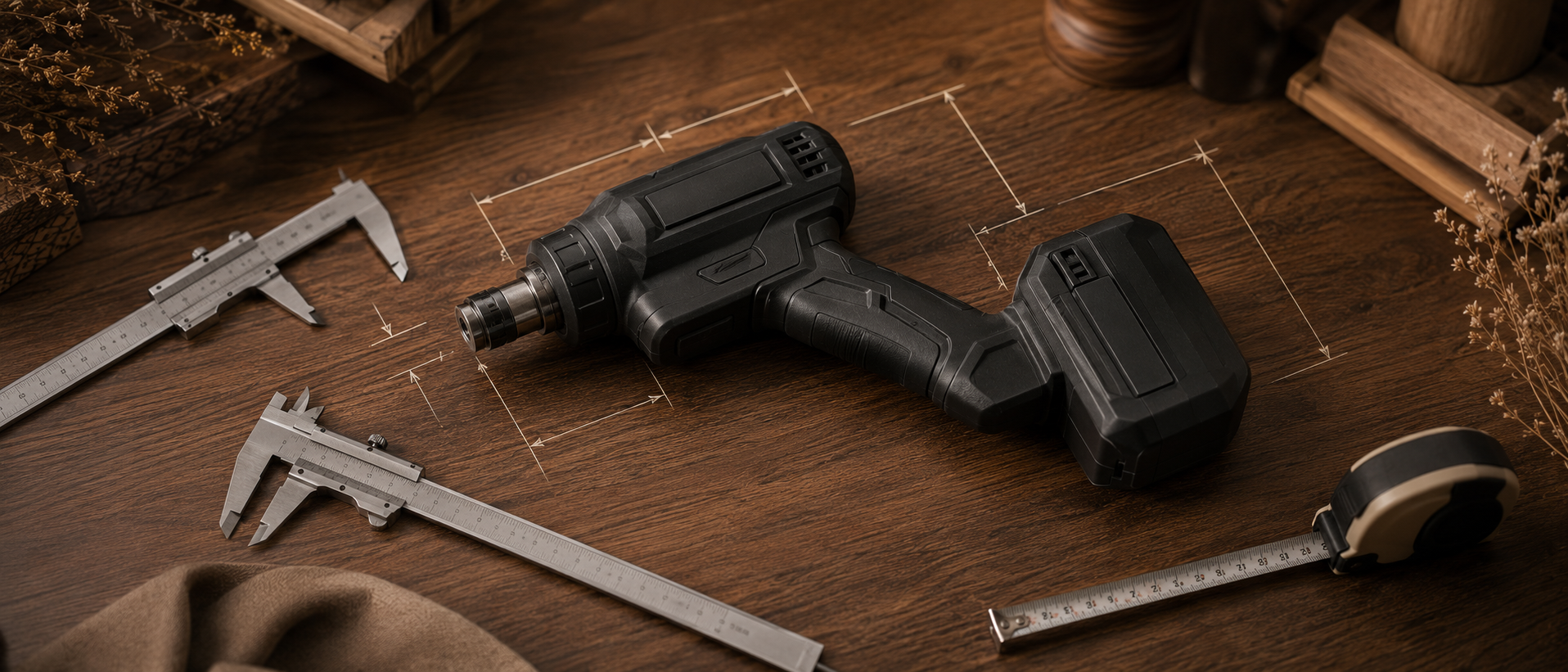

Как измерить изделие сложной формы
Для сложных приборов, электроинструмента, фигурных деталей и изделий со множеством выступов трёх основных размеров может быть недостаточно.
- Снимите максимальные габариты Запишите общую длину, ширину и высоту по крайним точкам.
- Разделите изделие на простые части Условно выделите корпус, ручку, носик, аккумулятор, экран и другие элементы.
- Измерьте каждую часть Укажите размеры элементов и их положение относительно основного корпуса.
- Отметьте перепады высоты Покажите, какие участки выше, ниже или выступают за основную плоскость.
- Сделайте фотографии строго сверху и сбоку Такие ракурсы помогают связать размеры с реальным контуром.
- Передайте чертёж или 3D-модель При наличии технической документации приложите её вместе с фотографиями и измерениями.
Физический предмет позволяет проверить скругления, реальное положение опор, удобство извлечения и зоны возможного контакта.
Как измерить кабели, ремни, шланги и другие гибкие элементы
Гибкие предметы могут храниться сложенными, свёрнутыми или уложенными в отдельный отсек. Поэтому важна не только их полная длина, но и фактический размер в положении хранения.
| Что измерить | Как зафиксировать |
|---|---|
| Полная длина | Записать общую длину без чрезмерного растяжения |
| Диаметр или толщина | Измерить основную оболочку и самые крупные участки |
| Размер разъёмов | Указать длину, ширину и высоту каждого коннектора |
| Размер в сложенном виде | Сложить кабель так, как он будет храниться, и измерить полученный объём |
| Минимальный радиус изгиба | Сообщить, если кабель или шланг нельзя сильно перегибать |
| Способ фиксации | Указать, нужен ли отдельный канал, отсек или свободная ячейка |
Крупный разъём, блок на кабеле или жёсткий участок может определять необходимый размер ячейки.
Какие фотографии приложить к размерам
Фотографии помогают понять, между какими точками были сняты размеры и как устроен предмет.
Общий комплект
Все изделия раскладываются рядом и фотографируются одним общим кадром.
Строго сверху
Камера располагается перпендикулярно предмету, без сильного перспективного искажения.
С каждой важной стороны
Снимаются вид спереди, сзади, сбоку и со стороны сложных выступов.
С измерительным инструментом
На отдельных кадрах можно показать положение линейки или штангенциркуля.
Крупные планы
Отдельно фотографируются разъёмы, дисплеи, кнопки, ножки и подвижные части.
С номером предмета
В кадре размещается карточка с номером, соответствующим таблице размеров.
Из-за перспективы и угла съёмки значение на фотографии может восприниматься неправильно. Размеры нужно отдельно записать в таблице или сообщении.

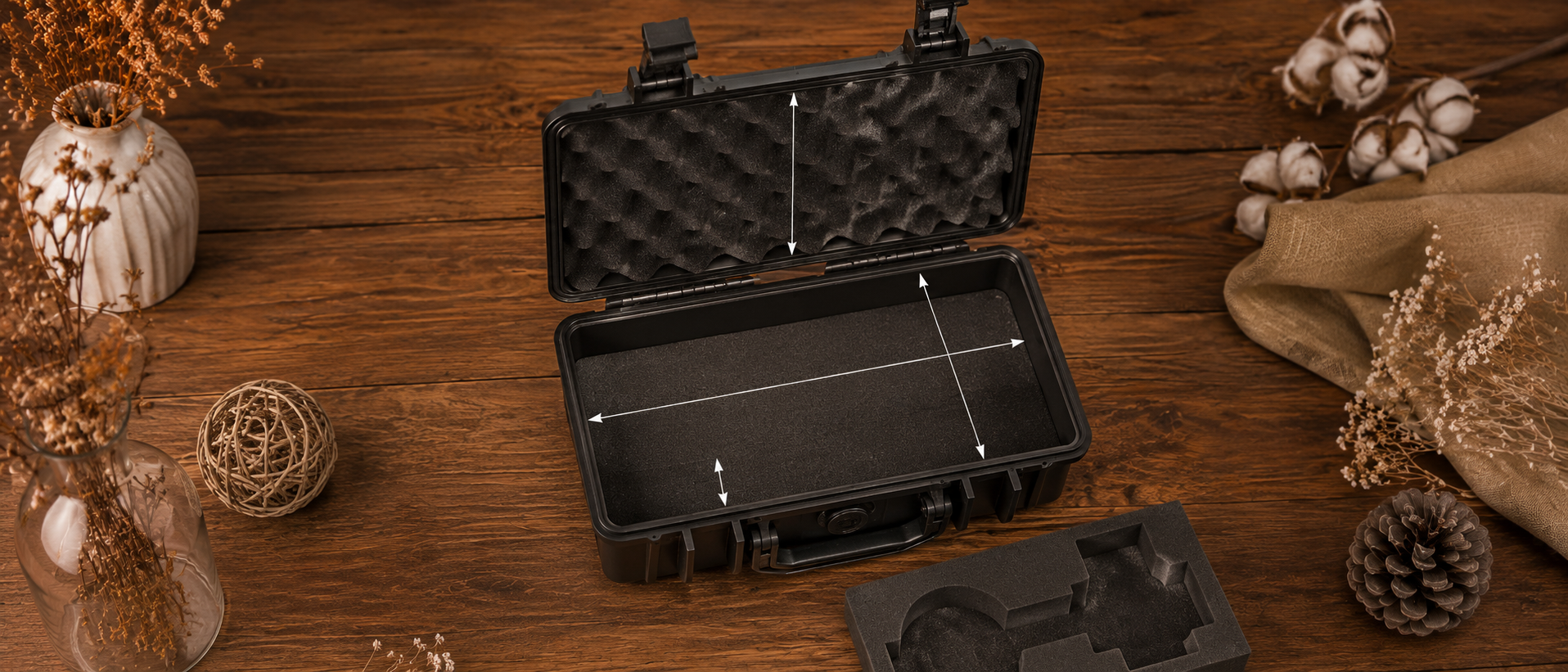

Как снять внутренние размеры коробки или кейса
Ложемент устанавливается во внутреннее пространство упаковки, поэтому внешних размеров кейса недостаточно.
| Параметр | Как измерить | Что может мешать |
|---|---|---|
| Внутренняя длина | Между ближайшими противоположными стенками | Скругления, петли и выступы |
| Внутренняя ширина | В самой узкой полезной части | Рёбра жёсткости и сужение стенок |
| Глубина нижней части | От дна до линии соединения с крышкой | Неровное дно и внутренние опоры |
| Высота крышки | От внутренней поверхности крышки до линии закрывания | Уплотнитель, карман или рёбра |
| Радиусы углов | Отметить форму скруглений и сделать фотографии | Острые углы ложемента могут не войти |
| Внутренние выступы | Измерить размер и положение каждого элемента | Замки, петли, крепёж и перегородки |
Измерьте внутреннее пространство в нескольких точках. Стенки могут иметь уклон, поэтому размер у дна и у верхнего края иногда различается.
Как измерять несколько одинаковых изделий
Детали одной модели могут немного отличаться из-за производственных допусков, покрытий, износа или установленной оснастки.
- измерьте несколько экземпляров;
- сравните максимальные размеры;
- укажите диапазон значений;
- отметьте отличия моделей и модификаций;
- проверьте наличие разных ручек или креплений;
- сообщите, должны ли все экземпляры входить в одну универсальную ячейку;
- передайте самый крупный экземпляр для проверки прототипа.
Два прибора одной серии могут отличаться корпусом, кнопками или установленными модулями. Для каждого варианта нужны отдельные фотографии и размеры.
Нужно ли самостоятельно добавлять запас к размерам
Заказчику лучше передавать фактические размеры изделия без самостоятельного увеличения длины, ширины или высоты.
Технологический зазор зависит от материала, его плотности, формы предмета, глубины ячейки и требуемой плотности посадки.
Фактический размер
Это значение, полученное непосредственно при измерении предмета.
Рабочий зазор
Пространство между предметом и стенкой ячейки, необходимое для посадки.
Выемка для пальцев
Отдельная зона, позволяющая достать плоский или глубоко посаженный предмет.
Защитная зона
Дополнительное пространство около кнопки, дисплея или хрупкого элемента.
Если заказчик уже добавил запас, а при проектировании к нему добавляется второй зазор, ячейка может получиться чрезмерно свободной.
Как оформить результаты измерений
Самый удобный вариант — таблица, в которой каждому предмету соответствует номер, фотография и набор параметров.
| № | Наименование | Длина | Ширина | Высота | Вес | Особенности |
|---|---|---|---|---|---|---|
| 01 | Измерительный прибор | 285 мм | 162 мм | 86 мм | 2,4 кг | Дисплей сверху, разъём справа, на экран не давить |
| 02 | Блок питания | 145 мм | 82 мм | 46 мм | 0,6 кг | Несъёмный кабель выходит с торца |
| 03 | Кабель | 1500 мм | Диаметр 8 мм | Разъём 42 × 24 × 18 мм | 0,2 кг | Хранение в свёрнутом виде |
Нужно изготовить ложемент под комплект из 4 предметов.
Предмет №1:
Наименование: измерительный прибор.
Длина: 285 мм.
Ширина: 162 мм.
Высота: 86 мм.
Вес: 2,4 кг.
Особенности: дисплей расположен сверху,
разъём выступает справа на 12 мм,
на экран нельзя создавать давление.
Предмет №2:
Наименование: блок питания.
Длина: 145 мм.
Ширина: 82 мм.
Высота: 46 мм.
Вес: 0,6 кг.
Особенности: несъёмный кабель выходит с торца.
Внутренние размеры кейса:
Длина: 540 мм.
Ширина: 380 мм.
Глубина нижней части: 120 мм.
Высота крышки: 45 мм.
Все размеры указаны без дополнительного запаса.
Фотографии предметов и кейса прилагаются.
Запись «длина 285» без указания миллиметров может быть истолкована неправильно. В таблице лучше использовать единую систему измерений.
Типичные ошибки при самостоятельных замерах
Измерен только корпус
Не учитываются ручки, кнопки, разъёмы и установленные аксессуары.
Перепутаны длина и ширина
В таблице нет фотографий или схемы, объясняющей направление замеров.
Указаны внешние размеры кейса
Толщина стенок и внутренние выступы уменьшают полезное пространство.
Добавлен случайный запас
Реальный размер изделия уже неизвестен, а ячейка может получиться слишком свободной.
Нет боковых фотографий
Не видны высота, ножки, скругления и выступающие элементы.
Не определена конфигурация
Размер снят без аккумулятора, но храниться инструмент должен с установленным аккумулятором.
Размер записан без единиц
Непонятно, указано значение в миллиметрах, сантиметрах или другой системе.
Измерение выполнено один раз
Случайная ошибка остаётся незамеченной и переносится в макет.
Если два измерения заметно отличаются, нужно проверить положение предмета, крайние точки и правильность использования инструмента.
Итоговый чек-лист перед отправкой данных
- состав комплекта окончательно утверждён;
- каждому предмету присвоен номер;
- указана рабочая конфигурация изделий;
- измерены максимальные длина, ширина и высота;
- отдельно измерены ручки, разъёмы и выступы;
- отмечены зоны, на которые нельзя давить;
- указана масса тяжёлых предметов;
- гибкие элементы измерены в рабочем и сложенном виде;
- сняты внутренние размеры кейса;
- сфотографированы внутренние выступы упаковки;
- размеры записаны в миллиметрах;
- самостоятельный запас не добавлялся;
- каждый основной размер проверен повторно;
- приложены фотографии с нескольких сторон;
- сложные изделия сопровождаются чертежом, моделью или физическим образцом.
Подробные данные позволяют быстрее оценить компоновку, подобрать материал, рассчитать конструкцию и подготовить прототип.
Частые вопросы
В каких единицах передавать размеры?
Размеры удобнее всего передавать в миллиметрах. Для всех предметов желательно использовать одну систему измерений.
Нужно ли добавлять запас к размерам изделия?
Нет. Передавайте фактические размеры. Рабочие зазоры добавляются при проектировании с учётом материала и требуемой фиксации.
Достаточно ли указать длину, ширину и высоту?
Для простого предмета этого может быть достаточно. Для сложной формы нужно дополнительно измерить ручки, разъёмы, кнопки, ножки и выступы.
Чем лучше измерять небольшие детали?
Для небольших деталей, диаметров, пазов и выступов удобнее использовать штангенциркуль.
Можно ли снять размеры по фотографии?
Фотография помогает понять форму, но не заменяет точные измерения. Перспектива и угол съёмки могут искажать размеры.
Нужно ли измерять вес предметов?
Для лёгких предметов достаточно примерной массы. Для тяжёлого инструмента и оборудования вес помогает подобрать плотность и толщину материала.
Как измерить изделие с установленным аккумулятором?
Если предмет будет храниться с аккумулятором, измеряется вся сборка. Дополнительно можно передать размеры аккумулятора отдельно.
Как измерить кабель для отдельной ячейки?
Укажите полную длину, толщину кабеля, размеры разъёмов и габариты в том виде, в котором кабель будет храниться.
Какие размеры кейса нужны?
Нужны внутренняя длина, ширина, глубина нижней части, высота крышки, а также размеры рёбер, петель и других выступов.
Нужно ли передавать сам кейс?
Для стандартной прямоугольной упаковки иногда достаточно точных замеров. Кейс сложной формы лучше предоставить для физической примерки.
Нужно ли измерять несколько одинаковых предметов?
Желательно проверить несколько экземпляров, особенно если одна ячейка должна подходить для всей серийной продукции.
Что делать, если предмет слишком сложный для самостоятельных замеров?
Можно предоставить физический образец, технический чертёж или 3D-модель. Это снизит риск ошибки при построении контура.
Заключение
Для изготовления ложемента необходимо передать максимальные длину, ширину и высоту каждого предмета.
Ручки, кнопки, разъёмы, ножки и другие выступающие элементы измеряются и описываются отдельно.
Для кабелей и шлангов указываются полная длина, толщина, размеры разъёмов и габариты в сложенном виде.
Размеры упаковки снимаются по внутреннему пространству с учётом рёбер, петель, скруглений и высоты крышки.
Все значения лучше передавать в миллиметрах, без самостоятельно добавленного запаса, дополняя таблицу фотографиями с нескольких сторон.
Для изделий сложной формы желательно предоставить физический образец, чертёж или 3D-модель, а перед серийным производством проверить посадку на прототипе.
