Как ложемент защищает изделие при транспортировке
Во время перевозки изделие подвергается ударам, вибрации, наклонам и многократным перемещениям. Индивидуальный ложемент фиксирует предмет внутри коробки, кейса или контейнера, отделяет его от других элементов и помогает снизить риск механических повреждений.
Что происходит с изделием при транспортировке
Даже если коробка внешне остаётся целой, её содержимое может многократно смещаться во время погрузки, переноски, движения автомобиля или сортировки на складе.
При свободном размещении предмет набирает скорость внутри упаковки, ударяется о стенки, соприкасается с другими элементами и воспринимает нагрузку через выступающие части.
Удары
Возникают при падении упаковки, резкой установке, столкновении с другими грузами и погрузочных работах.
Вибрации
Постоянные мелкие колебания воздействуют на изделие при автомобильной, железнодорожной и другой перевозке.
Переворачивание
Коробка или кейс могут перевозиться вертикально, на боку или в перевёрнутом положении.
Сдавливание
На внешнюю упаковку может воздействовать вес других коробок и грузов.
Трение
При свободном движении поверхность изделия трётся о стенки упаковки или соседние предметы.
Точечная нагрузка
Выступающие элементы могут воспринимать всю силу удара, если изделие установлено неправильно.

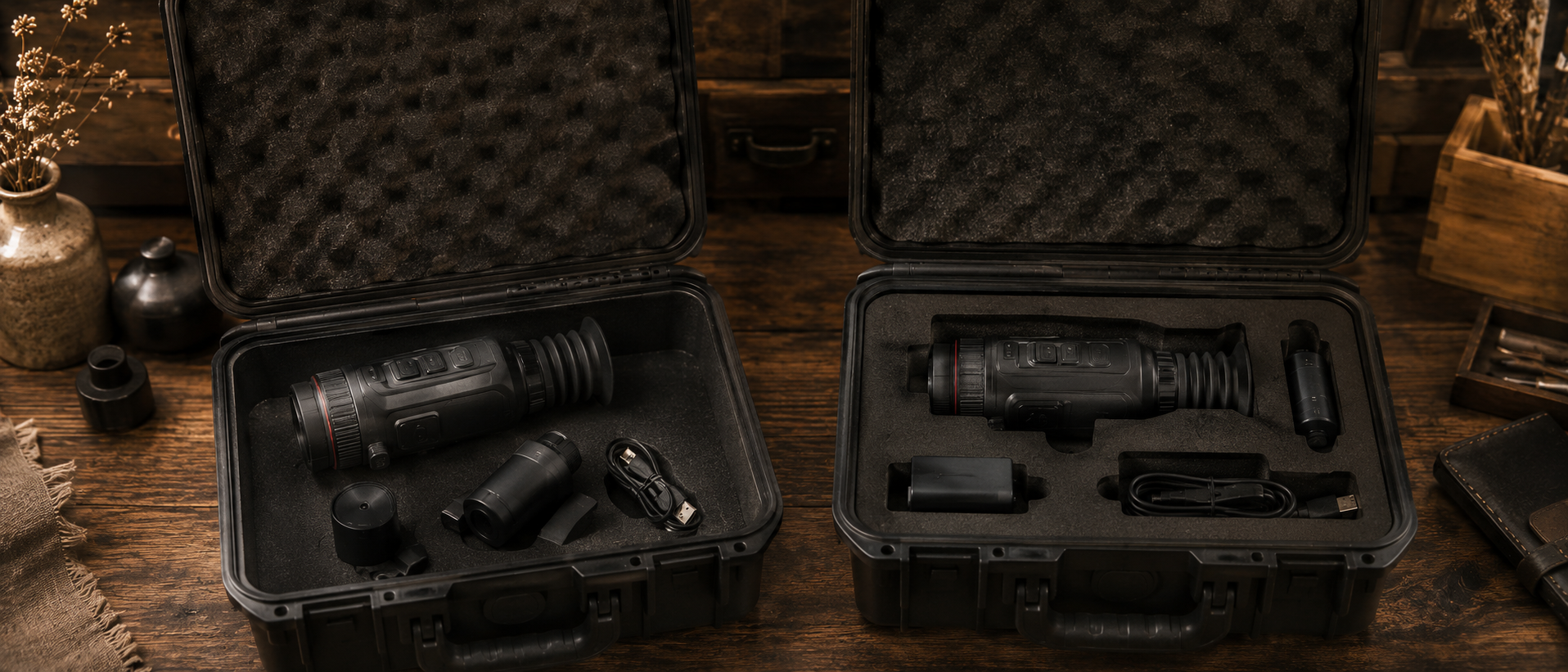

Главная задача ложемента — исключить свободный разгон изделия внутри упаковки. Чем меньше предмет перемещается, тем ниже вероятность сильного удара о стенку коробки, кейса или соседнее изделие.
По какому принципу ложемент защищает изделие
Защита достигается не одним свойством материала, а сочетанием нескольких факторов: точной формы ячейки, правильного зазора, достаточной толщины стенок, опоры под прочные части изделия и подходящей внешней упаковки.
- Фиксация положения Посадочное место ограничивает перемещение изделия по длине, ширине и высоте.
- Отделение от стенок Между изделием и внешним корпусом упаковки сохраняется защитный слой материала.
- Разделение предметов Каждый элемент получает отдельную ячейку и не сталкивается с соседними изделиями.
- Амортизация Упругий материал частично деформируется и уменьшает резкость передаваемого воздействия.
- Распределение нагрузки Давление передаётся не на одну точку, а на несколько прочных участков корпуса.

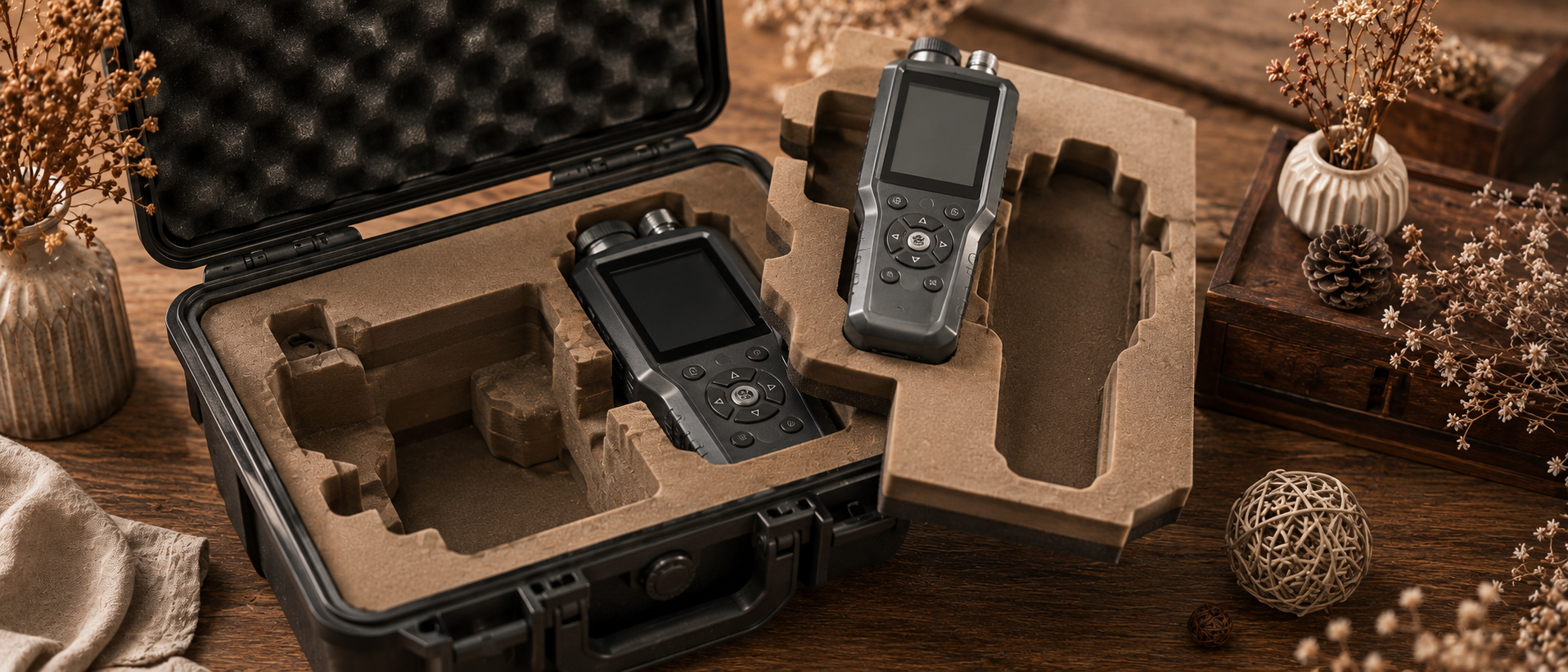

- Поддержка выступающих частей Хрупкие элементы располагаются в свободных зонах или получают дополнительную опору.
- Ограничение движения вверх При необходимости в крышке устанавливается мягкий прижим, который удерживает изделие при переворачивании упаковки.
Хороший ложемент удерживает изделие не только при горизонтальном положении коробки, но и при наклоне, переноске на боку или кратковременном переворачивании.
От каких повреждений защищает ложемент
| Риск | Как возникает повреждение | Как помогает ложемент |
|---|---|---|
| Царапины | Изделие трётся о стенки упаковки или соседние предметы | Отделяет поверхности и ограничивает движение |
| Сколы | Кромка или угол получает локальный удар | Формирует защитную зону вокруг уязвимых участков |
| Вмятины | Корпус сталкивается с твёрдой стенкой или другим предметом | Снижает свободное перемещение и распределяет нагрузку |
| Повреждение дисплея | Давление передаётся непосредственно на экран | Оставляет экран свободным и поддерживает прочные части корпуса |
| Повреждение разъёма | Выступающий элемент упирается в материал или стенку кейса | Создаёт свободное пространство вокруг разъёма |
| Смещение внутренних деталей | Прибор получает многократные удары и вибрации | Частично амортизирует воздействие и удерживает корпус |
| Поломка выступающих частей | Рукоятка, кнопка, датчик или крепление принимает нагрузку | Переносит опорные точки на более прочные зоны |
| Потеря комплектующих | Мелкие детали смешиваются или выпадают при открытии | Удерживает каждый элемент в отдельном посадочном месте |
Дисплей, линза, разъём, тонкий датчик, кнопка или декоративное покрытие требуют отдельного внимания. На такие участки нельзя передавать основную нагрузку при фиксации.
Как форма посадочного места влияет на защиту
Ячейка не должна быть ни слишком свободной, ни чрезмерно плотной. Её форма проектируется с учётом геометрии изделия, материала ложемента и способа извлечения.
Контур
Повторяет основные очертания изделия и ограничивает его перемещение в горизонтальной плоскости.
Глубина
Определяет, насколько изделие погружается в материал и удерживается по высоте.
Рабочий зазор
Компенсирует погрешности размеров, особенности материала и позволяет извлекать изделие.
Толщина перемычек
Определяет расстояние между соседними предметами и прочность конструкции.
Пальцевые выемки
Позволяют извлекать изделие, не расшатывая его в посадочном месте.
Нижняя опора
Поддерживает изделие снизу и распределяет его массу по большей площади.
Если ячейка слишком тесная, материал может давить на хрупкие детали, царапать поверхность или затруднять извлечение. Плотность посадки проверяется на реальном прототипе.

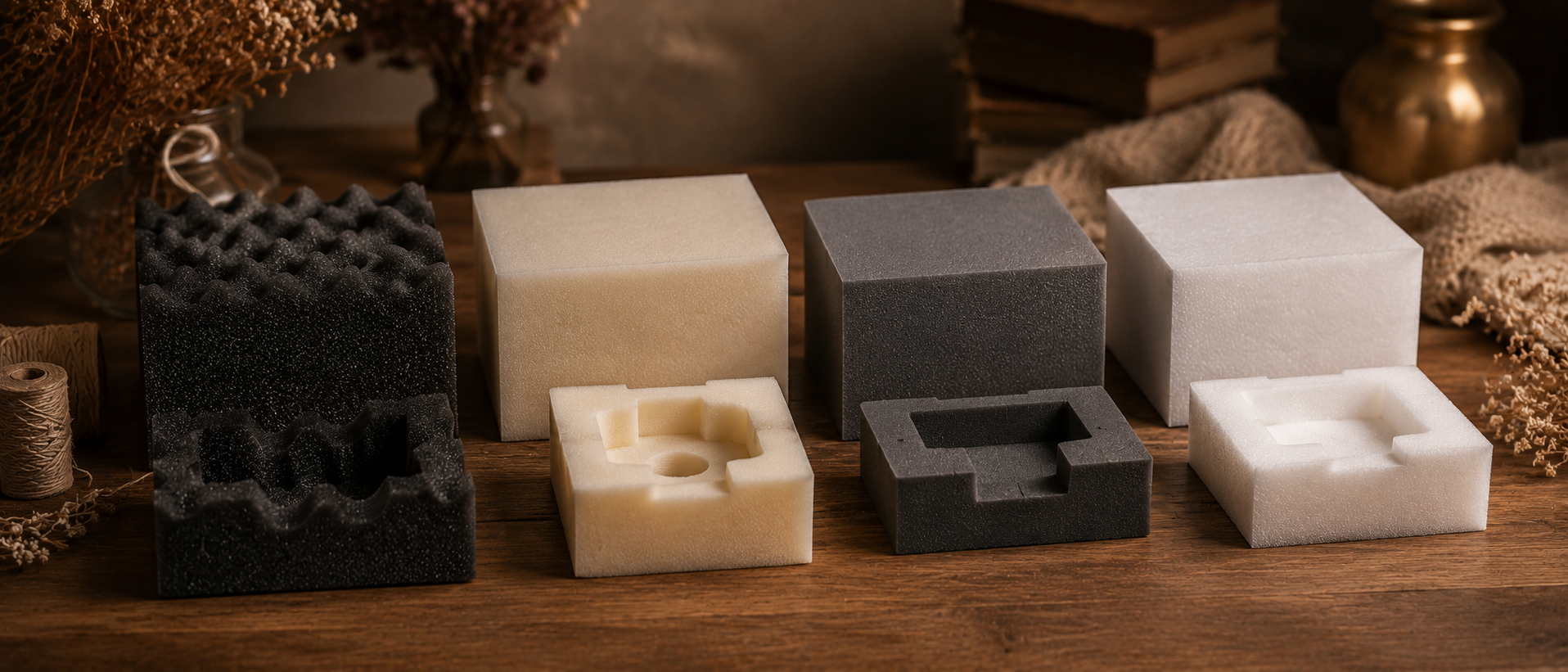

Как материал и плотность влияют на защиту
Материал должен одновременно удерживать изделие, сохранять форму под нагрузкой и частично амортизировать внешнее воздействие.
| Материал | Защитные свойства | Типичное применение | Особенность |
|---|---|---|---|
| EVA | Упругий, плотный, хорошо удерживает форму и выдерживает многократное использование | Инструменты, электроника, приборы, кейсы и презентационная упаковка | Универсальный |
| ППЭ | Лёгкий, влагостойкий, подходит для технической и транспортной упаковки | Оборудование, комплектующие, крупные и серийные изделия | Практичный |
| Химически сшитый полиэтилен | Плотная однородная структура, высокая износостойкость и прочные кромки | Профессиональные кейсы, измерительные приборы и оборудование | Износостойкий |
| Пенополиуретан | Хорошо амортизирует и поддерживает изделия сложной формы | Хрупкие приборы, оптика, датчики и чувствительное оборудование | Амортизирующий |
| Поролон | Мягко заполняет пространство и подходит для верхнего прижима | Лёгкие изделия, крышки кейсов и дополнительная амортизация | Мягкий |
| Изолон | Эластичный материал, доступный в разных цветах и толщинах | Лёгкие изделия, подарочные наборы и декоративная упаковка | Декоративный |
| Комбинированная конструкция | Сочетает плотную основу с мягкими амортизирующими слоями | Тяжёлое оборудование, хрупкие приборы и сложные транспортные кейсы | Индивидуальный |
Для тяжёлого изделия слишком мягкий материал может оказаться недостаточным. Прибор продавит основание, а перемычки начнут деформироваться. Для хрупкого предмета, наоборот, чрезмерно жёсткая конструкция может передавать удар почти без амортизации.
Однослойные и многослойные ложементы
Количество слоёв влияет на глубину посадки, устойчивость изделия и возможность распределить нагрузку.
Однослойная конструкция
Представляет собой один лист с вырезанными посадочными местами одинаковой глубины.
Многослойная конструкция
Собирается из нескольких деталей и позволяет создавать ячейки разной глубины.
Нижний сплошной слой
Формирует опору под изделием и отделяет его от дна кейса или коробки.
Контрастные слои
Верхняя и нижняя части выполняются в разных цветах.

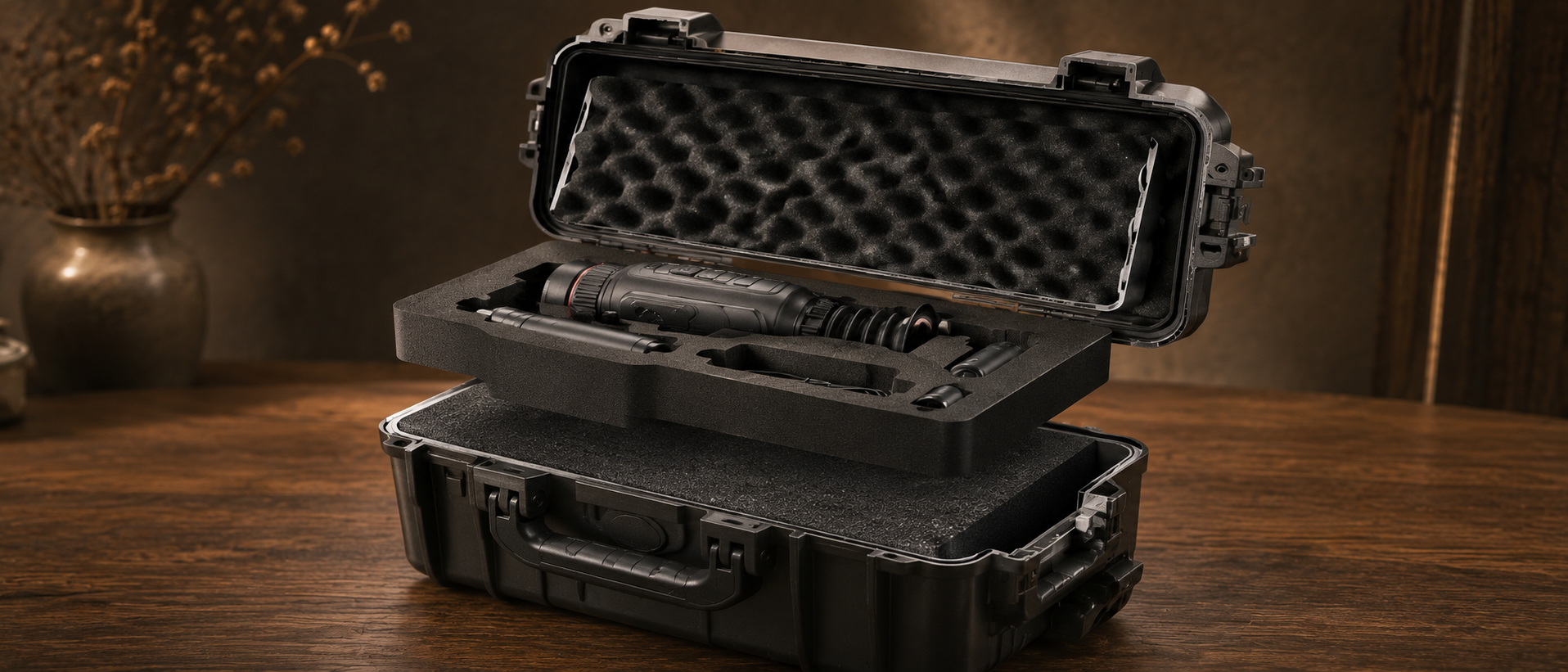

Мягкая верхняя вставка
Устанавливается в крышке и ограничивает движение изделия в вертикальном направлении.
Комбинация плотностей
Плотный слой удерживает форму, а более мягкий уменьшает резкость воздействия.
Для разных частей одного изделия можно создать отдельную глубину, усиленную нижнюю опору, свободные зоны под разъёмы и мягкие участки под чувствительные поверхности.
Почему ложемент не заменяет внешнюю упаковку
Ложемент отвечает за фиксацию и внутреннее распределение нагрузки. Основной внешний удар сначала принимает коробка, кейс, чемодан или контейнер.
| Элемент упаковки | Основная функция | Что необходимо учитывать |
|---|---|---|
| Внешняя коробка | Защита от загрязнений и умеренных механических воздействий | Прочность картона, размер и качество закрывания |
| Пластиковый кейс | Жёсткая защита, переноска и многократное использование | Замки, петли, рёбра жёсткости и герметичность |
| Металлический чемодан | Защита тяжёлого и дорогостоящего оборудования | Жёсткость стенок, крепления и масса упаковки |
| Транспортный контейнер | Защита при регулярной и сложной перевозке | Условия погрузки, штабелирование и внешние нагрузки |
| Ложемент | Фиксация, амортизация и разделение содержимого | Материал, контуры, глубину и рабочие зазоры |
| Верхний прижим | Ограничение движения в сторону крышки | Давление не должно приходиться на хрупкие элементы |
Если внешняя упаковка легко сминается, раскрывается или не выдерживает штабелирование, внутренний вкладыш не сможет полностью компенсировать сильное внешнее воздействие.
Как способ транспортировки влияет на конструкцию
Условия перевозки необходимо определить до выбора материала и толщины. Ручная переноска внутри здания и доставка транспортной компанией создают разный уровень нагрузки.
| Способ транспортировки | Характерные воздействия | Что учитывать в ложементе |
|---|---|---|
| Переноска внутри помещения | Наклоны, кратковременные удары и установка на поверхность | Базовую фиксацию и удобство извлечения |
| Автомобильная перевозка | Постоянная вибрация, торможение, повороты и неровности дороги | Плотность материала, фиксацию по всем направлениям и верхний прижим |
| Курьерская доставка | Многократная перегрузка, наклоны и контакт с другими отправлениями | Прочную коробку, защитные отступы и отсутствие свободного хода |
| Транспортная компания | Сортировка, штабелирование, вибрация и возможные падения | Усиленную внешнюю упаковку, многослойный ложемент и проверку закрытого комплекта |
| Регулярные выезды | Частое открывание, переноска и многократное извлечение | Износостойкий материал и прочные кромки ячеек |
| Перевозка тяжёлого оборудования | Высокая нагрузка на основание и перемычки | Плотную основу, усиление и распределение массы |
Чем сложнее маршрут и больше перегрузочных операций, тем выше требования к внешней упаковке, толщине защитного слоя и фиксации изделия в вертикальном направлении.
Как проверить защиту перед изготовлением партии
Теоретически правильный макет необходимо проверить на физическом образце. Прототип показывает, насколько хорошо изделие удерживается в реальной упаковке.
- Проверка посадки Изделие устанавливается в ячейку. Оно не должно свободно перемещаться или испытывать чрезмерное давление.
- Проверка извлечения Пользователь должен доставать предмет без расшатывания, рывков и повреждения поверхности.
- Проверка уязвимых зон Определяется, не давит ли материал на дисплей, разъёмы, датчики или декоративные элементы.
- Проверка крышки Упаковка должна закрываться без чрезмерного давления на изделие.
- Проверка наклона Закрытый кейс наклоняется в разные стороны, чтобы выявить свободное перемещение.
- Проверка переворачивания Определяется, требуется ли дополнительный верхний прижим.
- Проверка переноски Кейс перемещается за ручку с полной массой комплекта.
- Корректировка макета По результатам проверки изменяются зазоры, глубина, плотность и расположение предметов.
Если сразу изготовить большую партию, слишком свободная ячейка, неправильная глубина или давление на хрупкую деталь повторятся в каждом экземпляре.
Что нужно предоставить для расчёта
Для разработки защитного ложемента необходимо знать не только размеры изделия, но и условия его будущей транспортировки.
- фотографии изделия с нескольких сторон;
- длину, ширину и высоту по крайним точкам;
- массу каждого предмета;
- перечень всех элементов одного комплекта;
- информацию о дисплеях, разъёмах, датчиках и других уязвимых частях;
- чертежи или 3D-модели, если они имеются;
- физические образцы для точной примерки;
- внутренние размеры коробки, кейса или контейнера;
- фотографии внутреннего пространства и крышки упаковки;
- предполагаемый способ транспортировки;
- частоту перевозок;
- условия хранения между перевозками;
- желаемое расположение предметов;
- требования к материалу, цвету и плотности;
- необходимое количество ложементов;
- желаемый срок изготовления.
Фотографии и размеры позволяют выполнить предварительный расчёт. Для точной посадки предмета со сложным корпусом, выступающими деталями, разъёмами или хрупкими элементами рекомендуется передать физический образец.
Частые ошибки при проектировании транспортного ложемента
| Ошибка | Возможная проблема | Как избежать |
|---|---|---|
| Слишком свободная ячейка | Изделие разгоняется и ударяется о края выреза | Проверить рабочий зазор на прототипе |
| Слишком плотная посадка | Материал давит на корпус и хрупкие элементы | Учесть деформацию материала и способ извлечения |
| Недостаточная глубина | Предмет выступает и смещается при наклоне | Рассчитать глубину по высоте и центру тяжести |
| Нет нижней опоры | Изделие касается жёсткого дна кейса | Добавить сплошной амортизирующий слой |
| Тонкие перемычки | Стенки между ячейками деформируются или рвутся | Сохранить достаточное расстояние между предметами |
| Давление на дисплей или разъём | Хрупкая часть получает постоянную нагрузку | Создать свободную зону и изменить точки опоры |
| Не учтено движение вверх | При переворачивании предмет ударяется о крышку | Добавить верхний прижим и проверить закрытый кейс |
| Слабая внешняя упаковка | Коробка сминается и передаёт нагрузку внутрь | Подобрать упаковку под условия перевозки |
| Материал не соответствует массе | Основание продавливается, а ячейка теряет форму | Подобрать плотность по весу комплекта |
| Запуск партии без прототипа | Ошибка повторяется во всех экземплярах | Сначала изготовить и проверить образец |
Изделие может хорошо держаться в горизонтально установленном кейсе, но смещаться после закрытия, переноски за ручку или переворачивания упаковки.
Частые вопросы
Как ложемент защищает изделие от удара?
Ложемент ограничивает свободное перемещение изделия, отделяет его от стенок упаковки и частично амортизирует внешнее воздействие за счёт упругости материала.
Защищает ли ложемент от вибрации?
Правильно подобранный материал частично уменьшает воздействие вибраций. Уровень защиты зависит от плотности, толщины, массы изделия и условий перевозки.
Должно ли изделие сидеть очень плотно?
Изделие должно надёжно удерживаться, но не испытывать чрезмерного давления. Оптимальный зазор зависит от формы предмета, материала и условий эксплуатации.
Как защитить дисплей или стеклянную поверхность?
Посадочное место проектируется так, чтобы нагрузка передавалась на прочные участки корпуса, а дисплей, стекло или линза оставались свободными от давления.
Нужен ли мягкий слой в крышке?
Он нужен не всегда. Верхний прижим применяется, если изделие способно перемещаться к крышке при наклоне или переворачивании кейса.
Какой материал лучше защищает при перевозке?
Универсального материала нет. Для тяжёлых изделий важна плотность, для хрупких — амортизация, а для регулярного использования — износостойкость. Материал выбирается под конкретную задачу.
Можно ли использовать обычную картонную коробку?
Можно, если прочность коробки соответствует массе изделия и условиям перевозки. Для тяжёлого или дорогостоящего оборудования может потребоваться более жёсткий кейс.
Защищает ли ложемент от падения?
Ложемент может снизить передаваемую нагрузку, но уровень защиты зависит от высоты падения, массы изделия, материала и прочности внешней упаковки.
Можно ли разместить несколько изделий в одном ложементе?
Да. Для каждого предмета создаётся отдельное посадочное место, а между ячейками сохраняются перемычки достаточной толщины.
Нужно ли предоставлять само изделие?
Для предварительного расчёта могут быть достаточны фотографии, размеры и чертежи. Для сложной формы и точной посадки желательно предоставить образец.
Нужен ли прототип перед изготовлением партии?
Да, прототип рекомендуется. Он позволяет проверить фиксацию, извлечение, давление на уязвимые зоны и поведение изделия в закрытой упаковке.
От чего зависит стоимость защитного ложемента?
Цена зависит от размеров, материала, толщины, количества слоёв, сложности контуров, числа изделий, разработки макета и тиража.
Заключение
Ложемент защищает изделие при транспортировке за счёт точной фиксации, отделения от стенок упаковки и частичного поглощения ударов и вибраций.
Каждый предмет располагается в отдельном посадочном месте, поэтому изделия не сталкиваются, не трутся друг о друга и не перемещаются свободно внутри коробки или кейса.
Эффективность защиты зависит от формы ячеек, рабочего зазора, глубины посадки, плотности материала, толщины основания и наличия верхнего прижима.
При этом ложемент не заменяет прочную внешнюю упаковку. Максимальная защита достигается, когда вкладыш, коробка или кейс проектируются как единая система.
Перед запуском серийного изготовления рекомендуется подготовить прототип и проверить его вместе с реальным изделием в закрытой упаковке.
